The high-voltage resistor series uses specialized resistance materials and multi-layer insulation design to operate stably under thousands or even hundreds of thousands of volts — delivering excellent dielectric strength, pulse capability and an extremely low voltage coefficient (VCR). Widely used in X-ray / CT imaging, high-voltage power supplies, energy-storage discharge, lightning surge protection, HV measurement instruments, laser power supplies, electrical testing and other critical applications requiring stable, reliable HV components.
主要特性
Ultra-High Voltage Capability
- Working voltage 1kV ~ 100kV+
- Transient withstand 2× nominal
Low Voltage Coefficient (Low VCR)
- VCR ≤ 5 ppm/V — stable resistance under HV
- Ideal for precision measurement and HV dividers
High Pulse & Discharge Tolerance
- Withstands tens of joules of single-pulse energy
- Suitable for X-ray, laser and energy-storage discharge applications
Multi-Layer Insulation
- Epoxy / silicone / ceramic composite insulation
- Anti-creep and anti-partial-discharge (PD) design
Wide Operating Temperature Range
- Operating temperature -55°C ~ +200°C
- Suitable for thermal-cycling and vibration environments
Flexible Customization & Packaging
- Cylindrical, planar (chip) and modular packages
- Custom resistance, leads and form factors

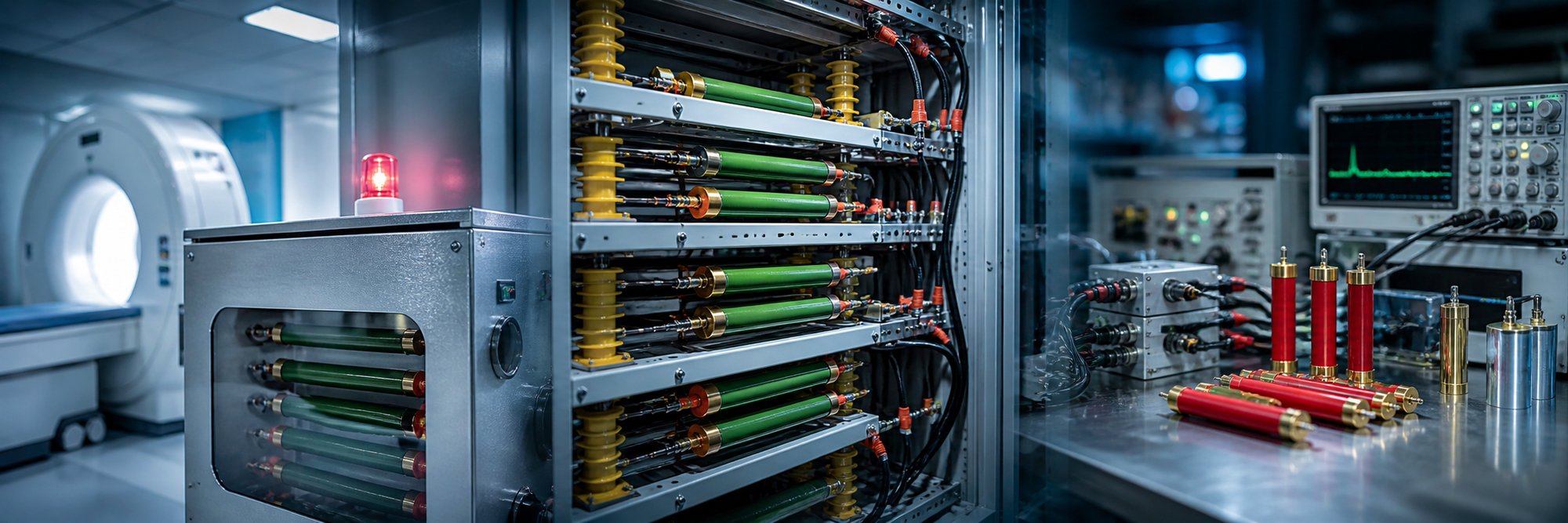

应用领域
典型应用
X-ray / CT
HV Power Supply
Energy-Storage Discharge
Laser Power Supply
HV Measurement
Lightning Surge Protection
High-Voltage Resistors 型号对比
本系列各型号的并排规格对比 — 功率范围、阻值范围、精度、工作温度与典型应用。

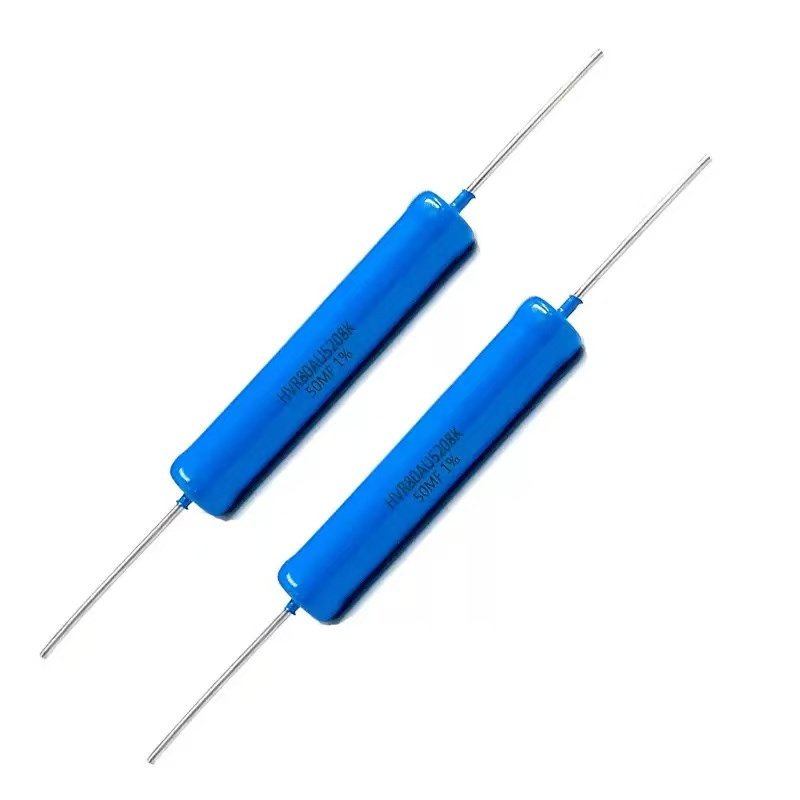

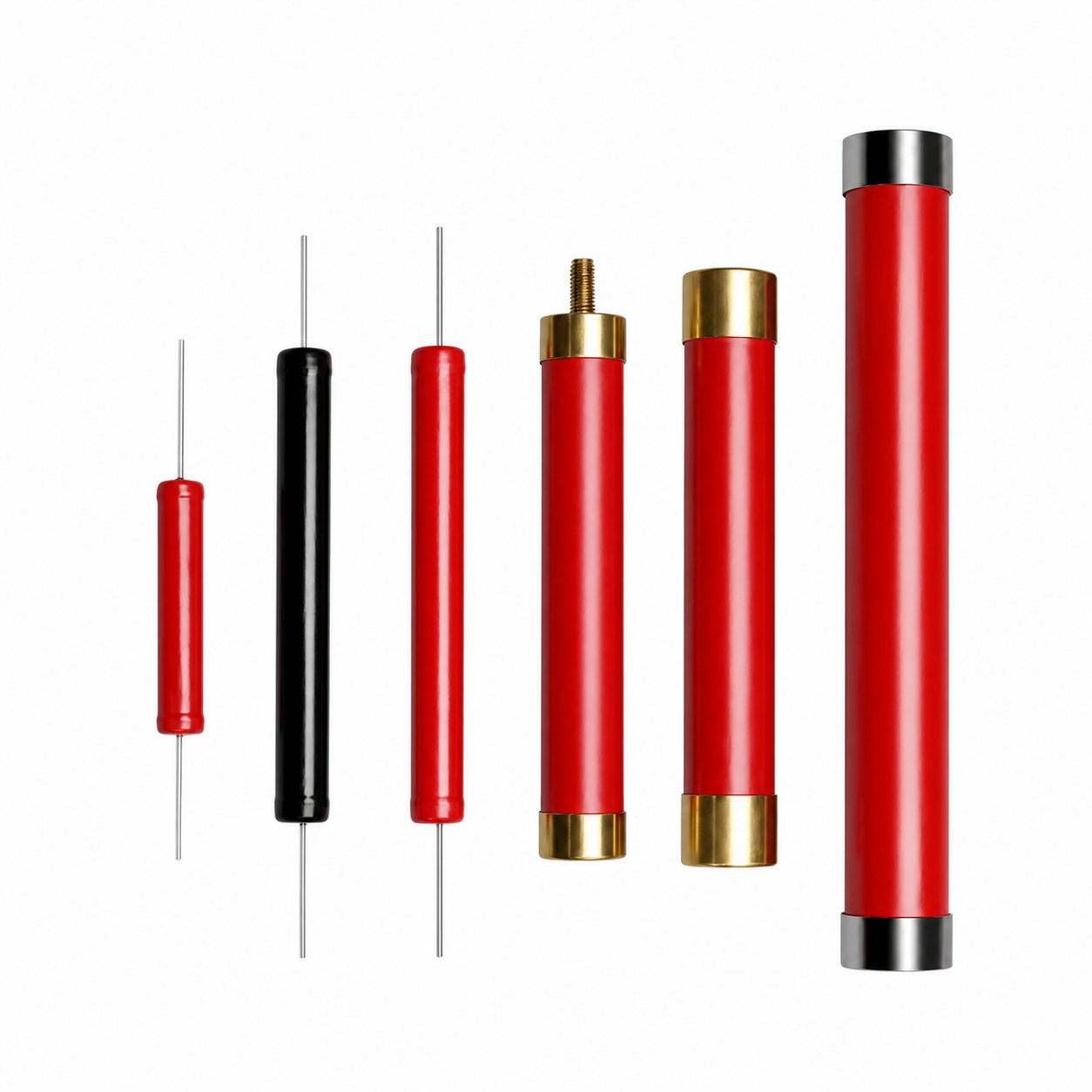

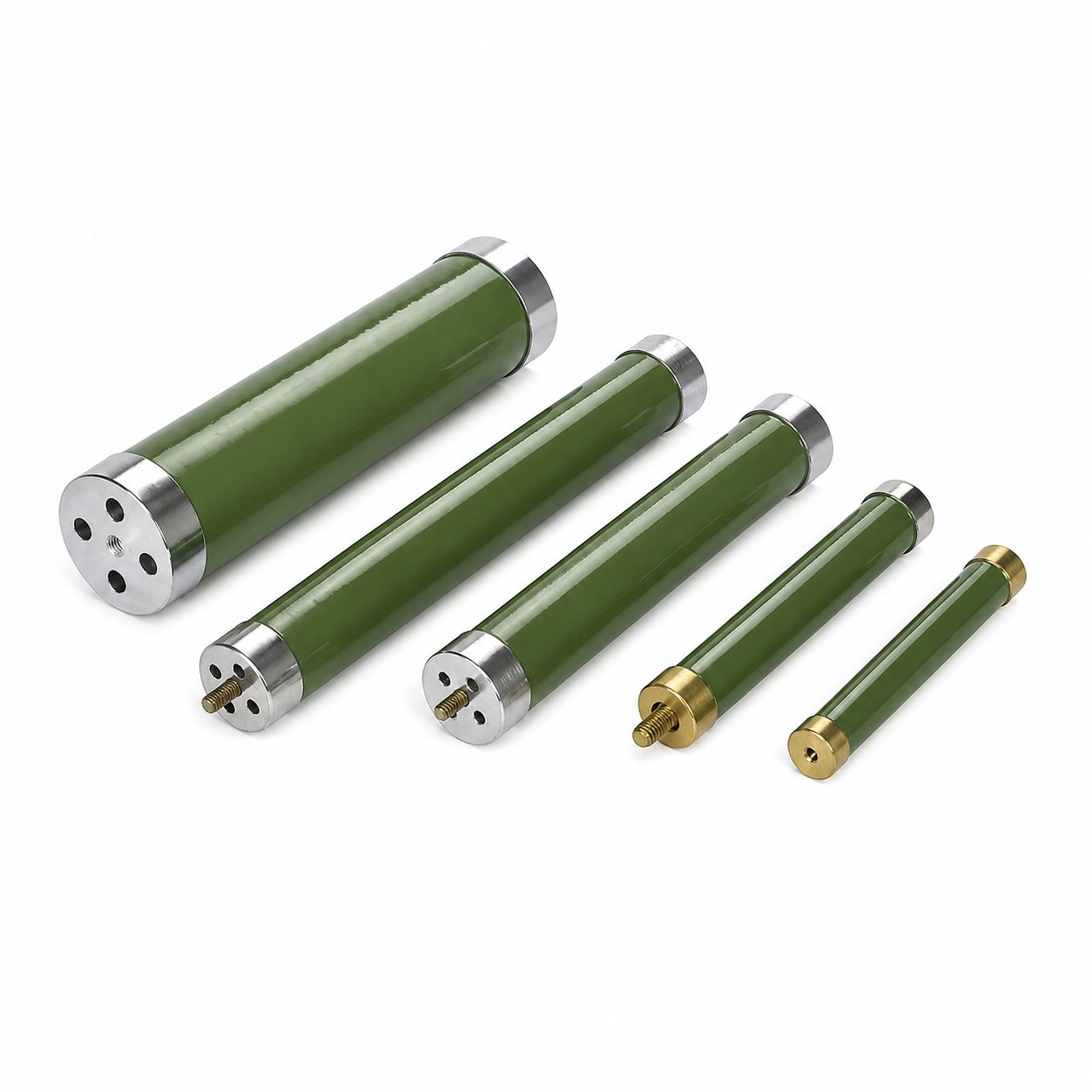

| 规格项 | Custom Resistance圆柱型玻璃釉高压电阻 | Custom Resistance厚膜高压电阻 | Custom Resistance经典高压电阻 |
|---|---|---|---|
| 产品名称 | — | — | — |
| 系列型号 | — | — | — |
| 功率范围 | 50W ~ 500W（标准）/ 1000W（特殊订制） | 50W ~ 500W（标准）/ 1000W（特殊订制） | 50W ~ 500W（标准）/ 1000W（特殊订制） |
| 阻值范围 | 1Ω ~ 1000GΩ | 1Ω ~ 1000GΩ | 1Ω ~ 1000GΩ |
| 阻值精度 | D ±0.5% / F ±1% / G ±2% / J ±5% / K ±10% | D ±0.5% / F ±1% / G ±2% / J ±5% / K ±10% | D ±0.5% / F ±1% / G ±2% / J ±5% / K ±10% |
| 电压系数 | — | — | — |
| 额定电压 | 30kV ~ 120kV | 30kV ~ 120kV | 30kV ~ 120kV |
| 基材 | — | — | — |
| 端盖材料 | — | — | — |
| 引线材料 | — | — | — |
| 适用标准 | GB/T 5727-2003 | GB/T 5727-2003 | GB/T 5727-2003 |
| 特性 | — | — | — |
| 产品系列 | — | — | — |
| 产品类型 | 大功率玻璃釉膜复合高压电阻 · 高压厚膜专业级 | 大功率玻璃釉膜复合高压电阻 · 高压厚膜专业级 | 大功率玻璃釉膜复合高压电阻 · 高压厚膜专业级 |
| 最大工作电压 | — | — | — |
| 脉冲电压 | — | — | — |
| 工艺 | 蛇形印刷电阻膜（高功率 · 高精度 · 阻值范围宽） | 蛇形印刷电阻膜（高功率 · 高精度 · 阻值范围宽） | 蛇形印刷电阻膜（高功率 · 高精度 · 阻值范围宽） |
| 工作温度 | -55°C ~ +225°C（125°C 以上降额） | -55°C ~ +225°C（125°C 以上降额） | -55°C ~ +225°C（125°C 以上降额） |
| 可定制尺寸 | — | — | — |
| 典型应用 | 高压逆变器 / 医疗设备 / 静电除尘 / 脉冲调制器 / 影像设备 / 冲击电压发生器 | 高压逆变器 / 医疗设备 / 静电除尘 / 脉冲调制器 / 影像设备 / 冲击电压发生器 | 高压逆变器 / 医疗设备 / 静电除尘 / 脉冲调制器 / 影像设备 / 冲击电压发生器 |
| 内部基板 | 95 级以上陶瓷电阻基体（耐高压 · 吸收大能量） | 95 级以上陶瓷电阻基体（耐高压 · 吸收大能量） | 95 级以上陶瓷电阻基体（耐高压 · 吸收大能量） |
| 外层涂覆 | 高压绝缘散热涂层（在严苛工控环境下稳定运行） | 高压绝缘散热涂层（在严苛工控环境下稳定运行） | 高压绝缘散热涂层（在严苛工控环境下稳定运行） |
| 端接 | M6 / M8 / M10 螺柱 | M6 / M8 / M10 螺柱 | M6 / M8 / M10 螺柱 |
| 查看详情 | 查看详情 | 查看详情 | 查看详情 |
常见问题
贵司的高压电阻覆盖什么电压范围？
我司高压系列覆盖直流连续工作电压 1 kV 至 50 kV，浪涌耐受达 100 kV。阻值 1 kΩ 至 1000 GΩ，按工艺：玻璃釉适用 1–20 kV，陶瓷厚膜适用 5–50 kV，精密分压器用 TCR 低至 ±25 ppm/°C。完整系列矩阵见 /products/high-voltage。
电压系数 (VCR) 如何影响高压测量精度？
VCR 为每伏特相对阻值变化 —— 厚膜电阻典型值 −5 至 −50 ppm/V。在 100 MΩ 电阻上施加 30 kV 时，即使 −10 ppm/V 也会引起 0.3% 偏移，超过公差影响。精密分压器我们提供已表征的低 VCR 系列（<−1 ppm/V），并配对选型以抵消分压比漂移。询价时注明“精密分压器”获取完整 VCR 数据。
高压电阻如何处理浪涌和脉冲负载？
我们以焦耳和规定波形（通常 IEC 标准 1.2/50 µs 或 8/20 µs）标定浪涌耐量。标准玻璃釉管型电阻可承受 0.5–5 J；带螺旋切割元件的专用缓冲电阻可吸收 50–500 J 不损坏。ESD 或电容放电场合，请告知峰值电压、电容值和重复频率，以便我们带余量正确选型。
高压电阻有哪些封装方式可选？
标准为裸玻璃釉管，适用油浸或 SF6 环境。空气绝缘安装可选硅橡胶模塑（耐电晕 30 kV/mm）、圆柱或矩形罐内环氧灌封、以及金属外壳硅脂填充（耐反复热循环）。每种都增加爬电距离和局放余量；请告知机箱形式和海拔以便正确选型。
为什么高压电阻在高压下额定功率比我预期低？
两个限制同时存在：热限（P ≤ V²/R 且不超过额定瓦数）和介电限（V ≤ 额定电压）。高阻值时电压限制率先触发 —— 例如 100 MΩ × 10 W、额定 30 kV 的电阻仅能耗散 (30 kV)²/100 MΩ = 9 W，达不到完整 10 W。选型时务必同时校核两项；我们为每个系列发布降额曲线。
申请样品
申请样品
标准样品在合理数量内免费提供（2–3 个工作日内寄出）。定制样品 2–4 周内交付。请通过右侧表单告知我们：
- 公司及联系方式
- 目标型号或关键参数（功率 / 阻值 / 封装）
- 应用场景及预计年用量
- 收货地址及期望交付日期
