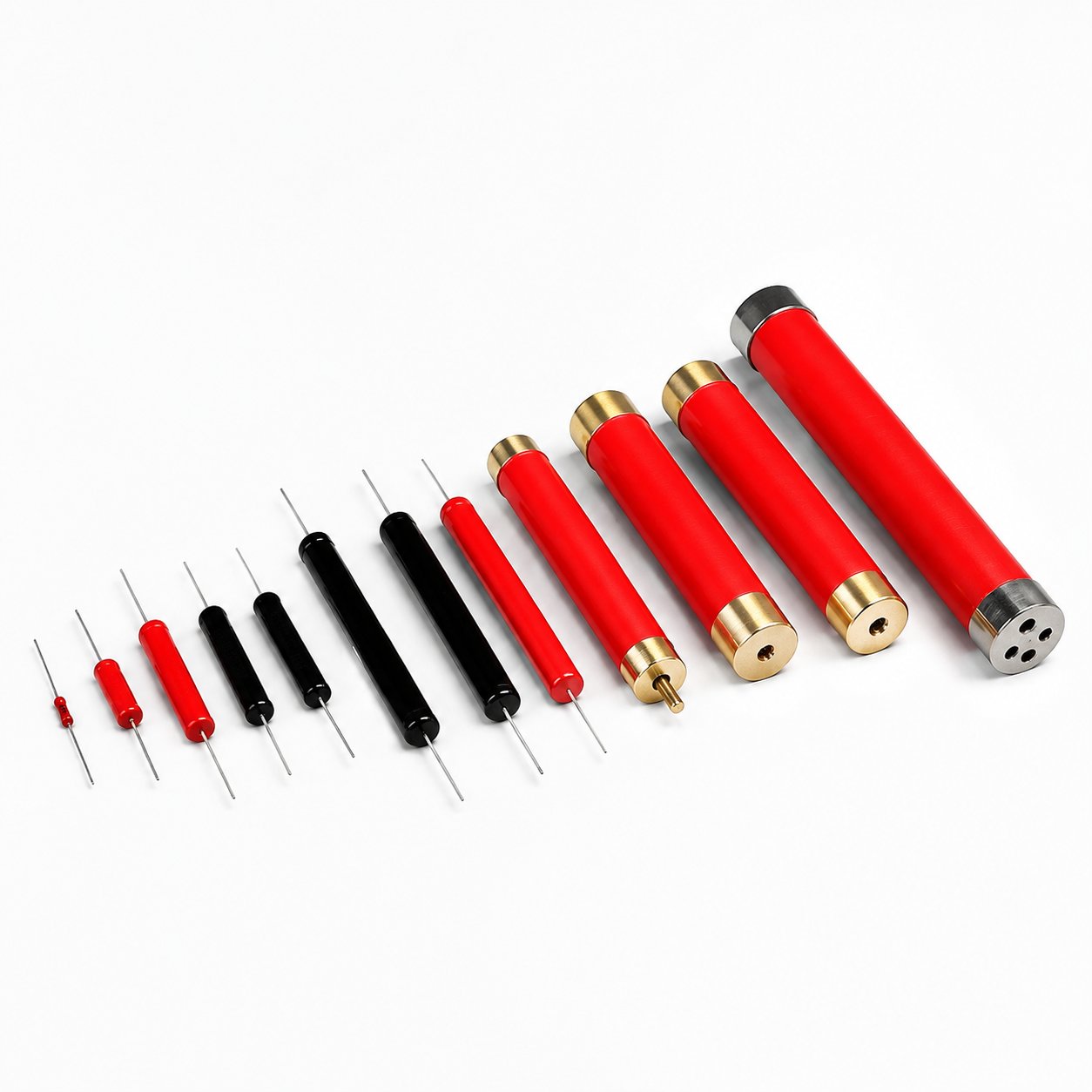

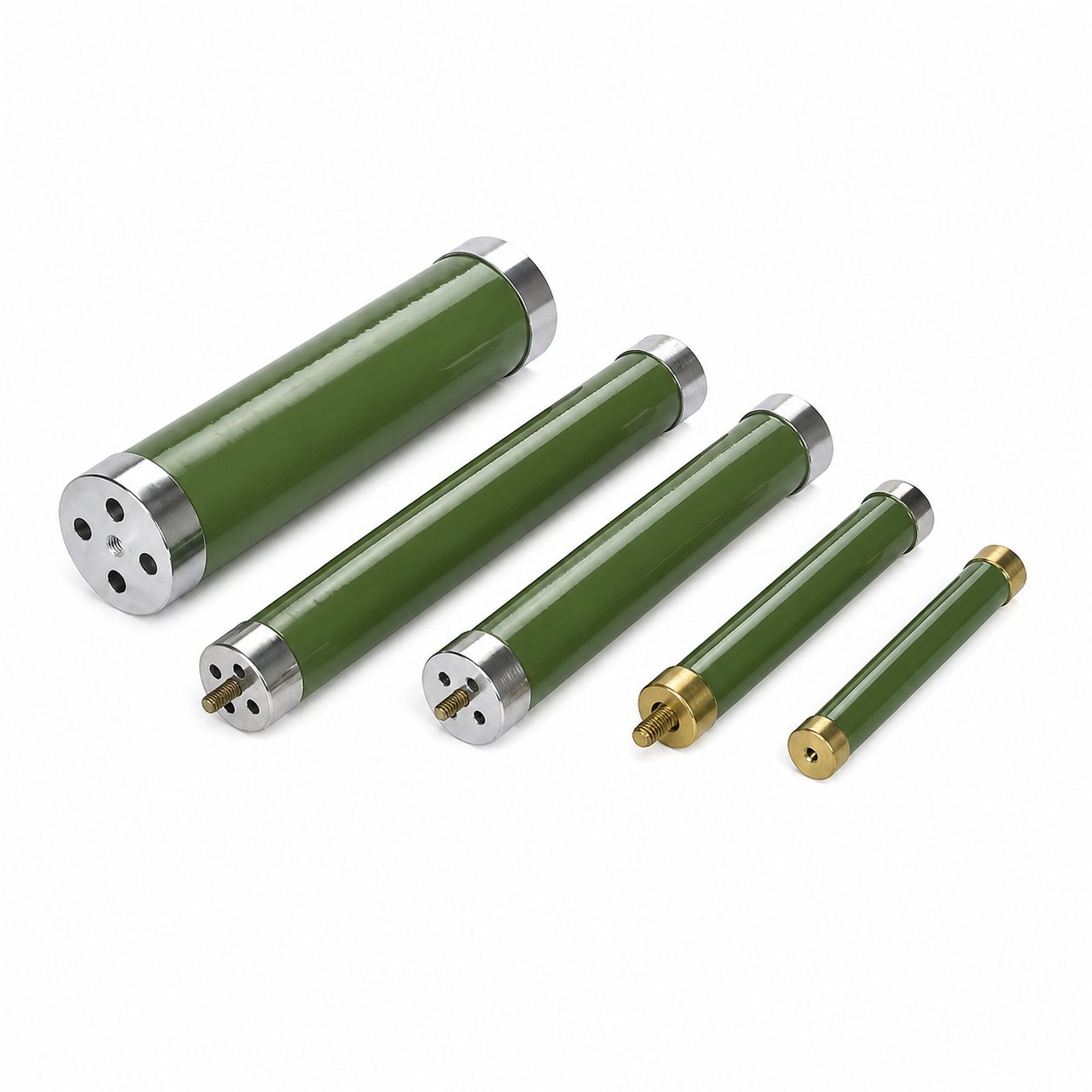

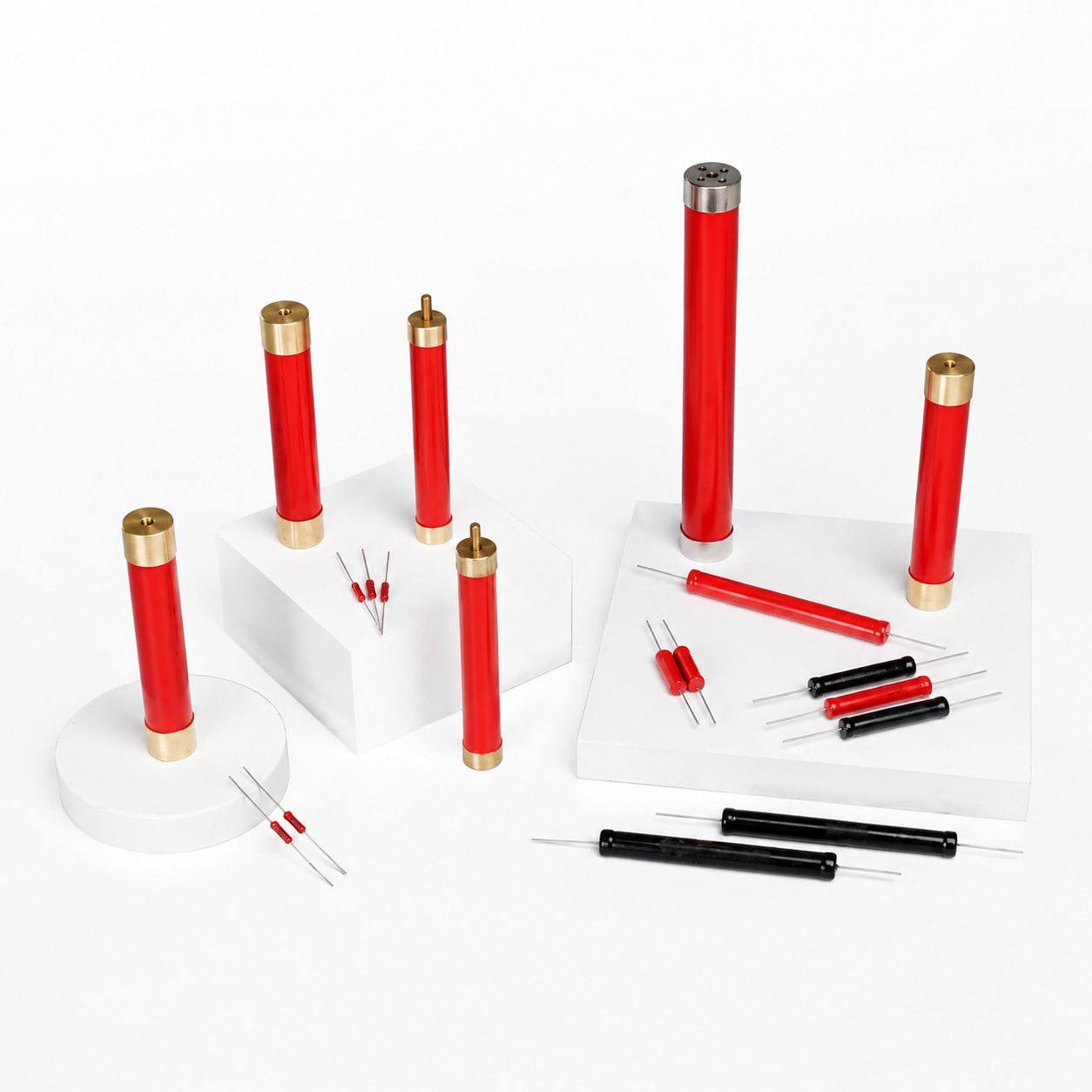

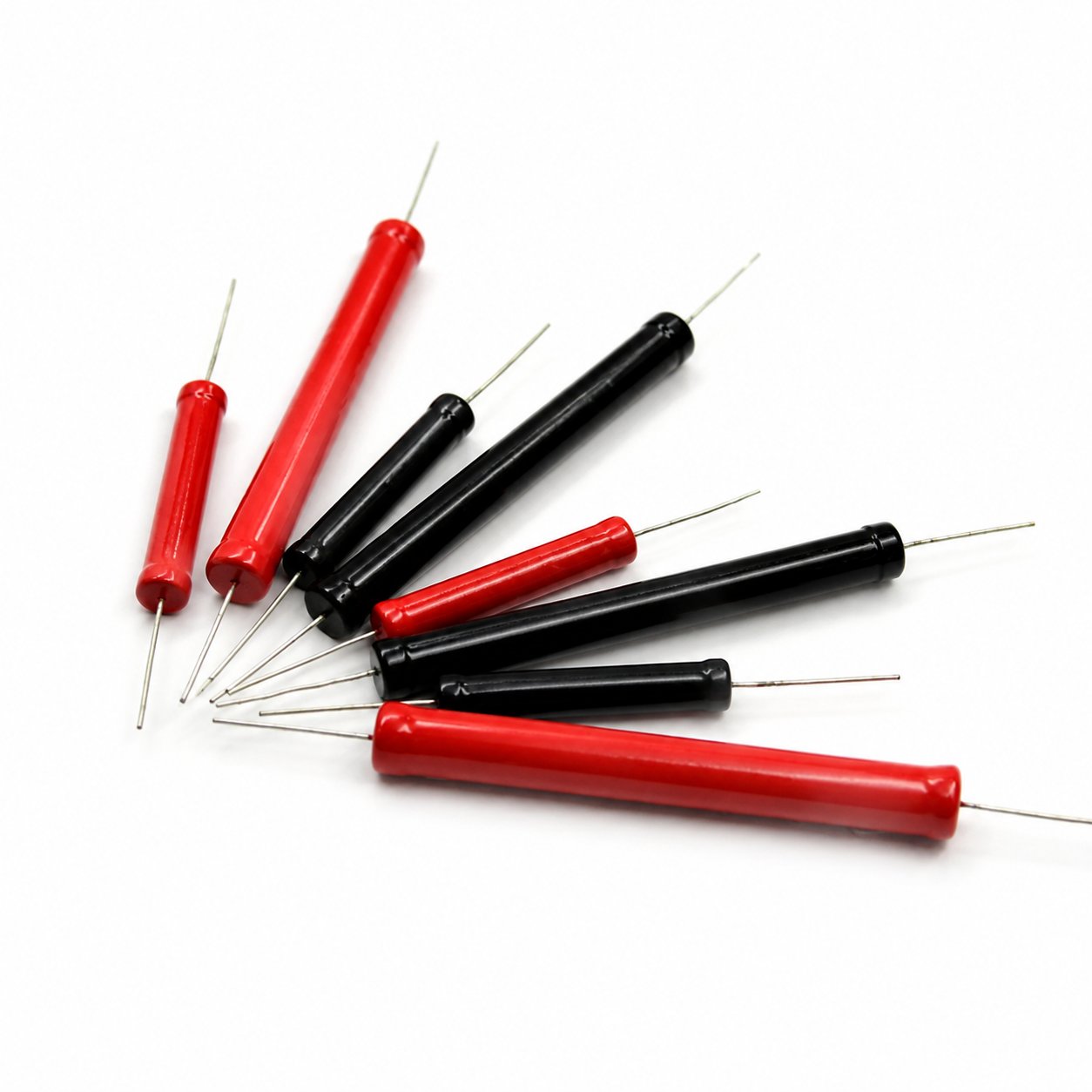

Cylindrical Glass-Glaze High-Voltage Resistor (RI80)
圆柱型玻璃釉高压电阻
耐压高 · 耐脉冲性能优异 · 电压系数低
产品名称
高频无感玻璃釉膜电阻
系列型号
RI80 系列（圆柱型，a 引线 / b 螺柱端子）
功率范围
1W ~ 1000W
阻值范围
1Ω ~ 1000GΩ
阻值精度
1% ~ 10%（±1%F / ±2%G / ±5%J / ±10%K）
电压系数
≤ 0.5% / 1000V（工作电压）
额定电压
5kV ~ 120kV
基材
96% 等静压氧化铝陶瓷
端盖材料
镀镍 H62 黄铜
引线材料
抗氧化镀锡铜引线
适用标准
GB/T 5727-2003
特性
支持引脚与本体尺寸定制
✅ 工厂直供✅ 48 小时内免费送样✅ 按图定制✅ 12 个月质保
产品亮点
工厂直供 · 圆柱型玻璃釉高压电阻
耐压高 · 耐脉冲性能优异 · 电压系数低

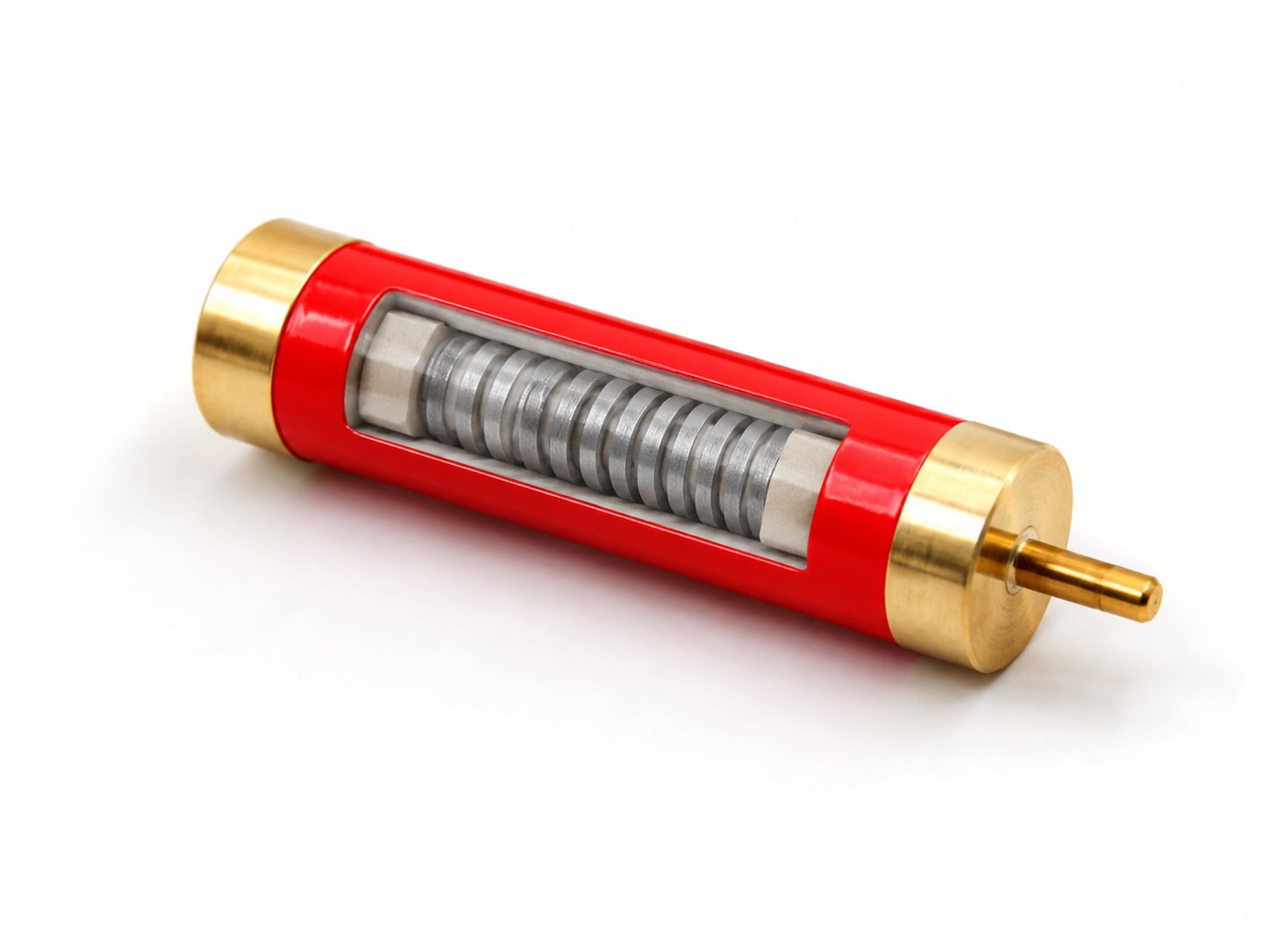

玻璃釉 · 金属膜 · 无感
三合一工艺：玻璃釉 + 金属膜 + 无感
玻璃釉表面结合金属膜与无感绕线，高频特性出色，电压系数低、耐脉冲性能稳定。

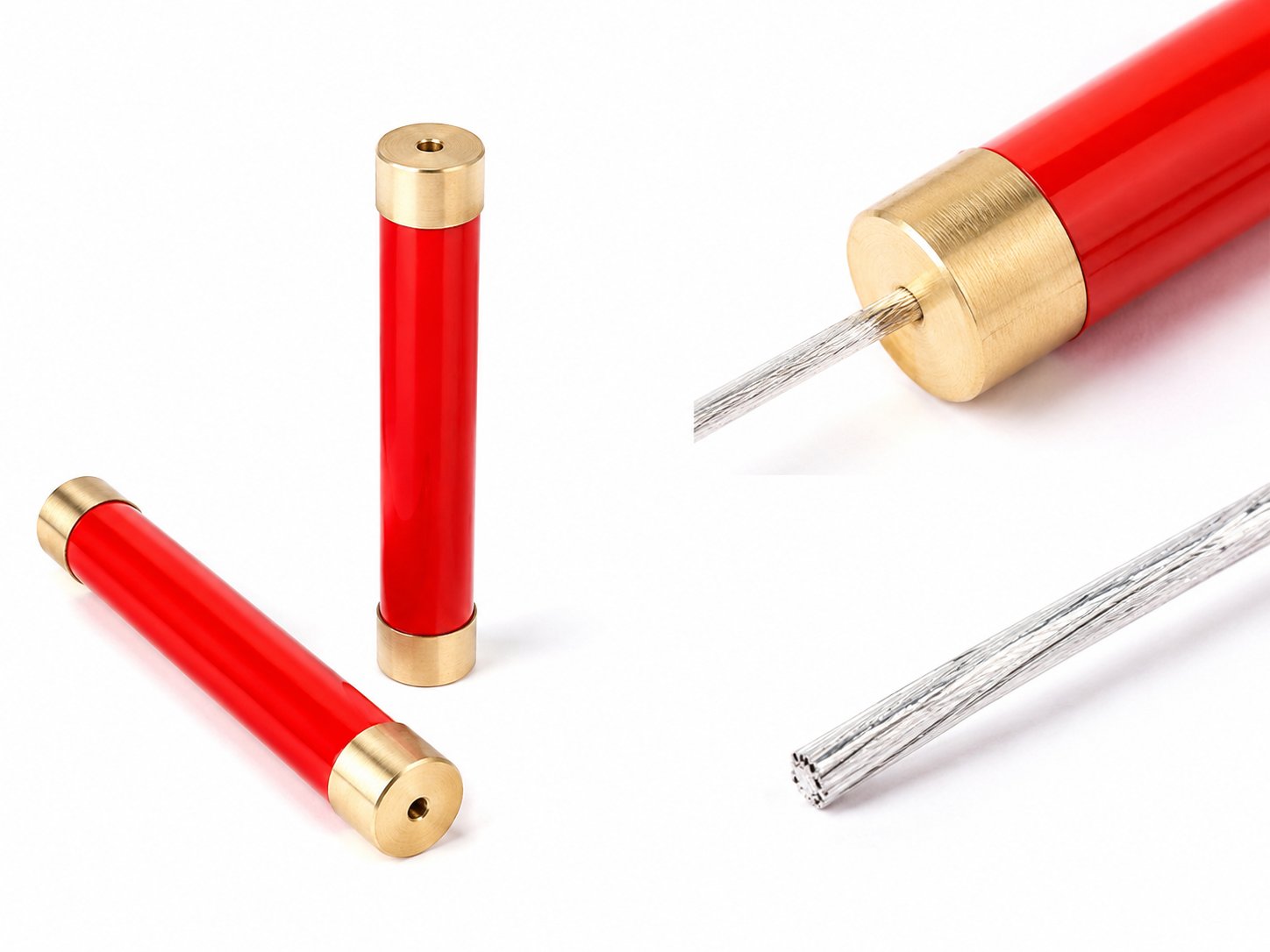

镀镍 H62 帽 · 镀锡铜引线
镀镍 H62 黄铜帽 + 抗氧化镀锡铜引线
镀镍 H62 黄铜帽搭配镀锡铜引线，接触电阻低，全寿命周期内抗氧化能力出色。

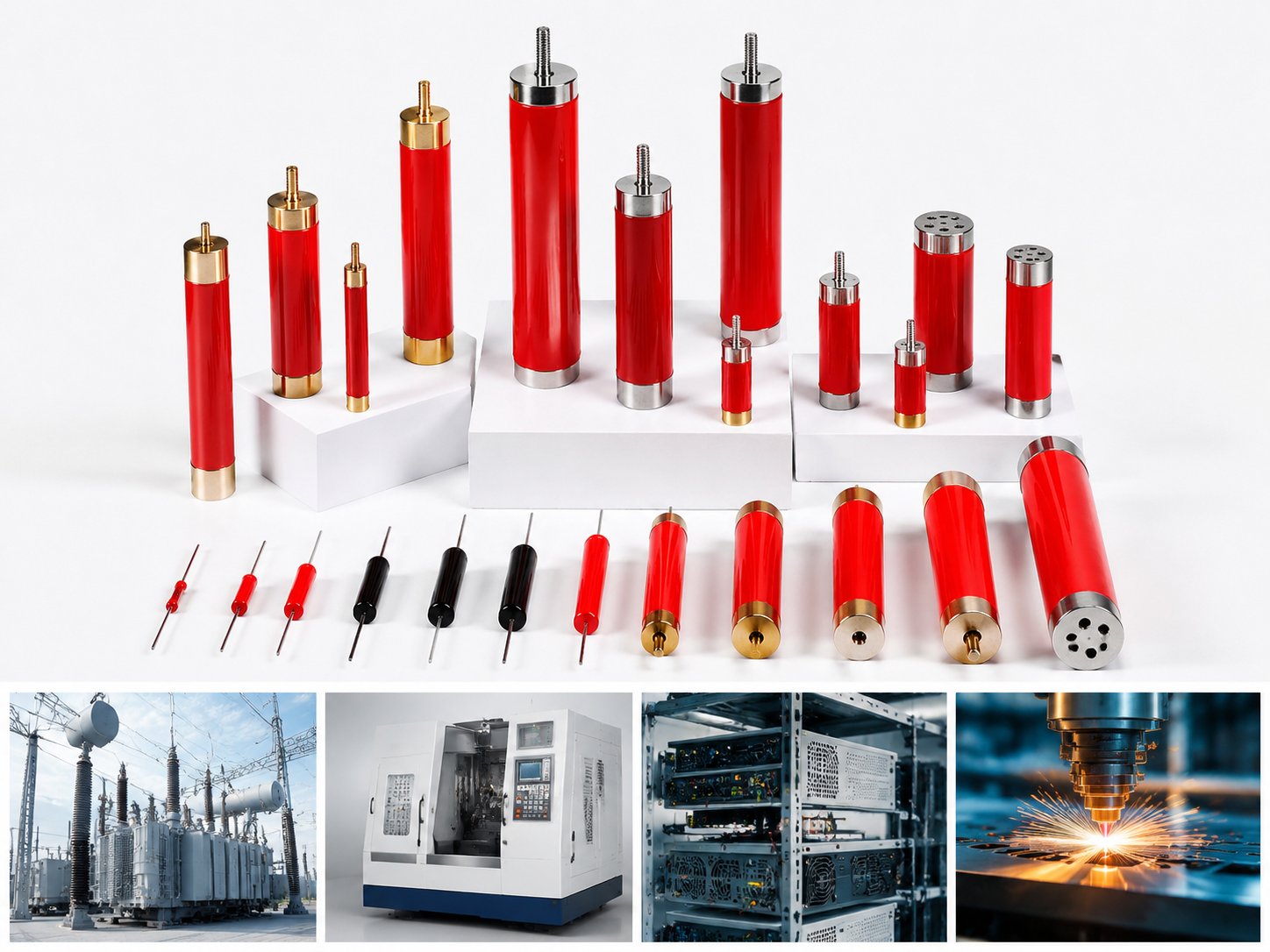

功率与耐压全覆盖
1W ~ 1000W 全功率覆盖 · 5KV ~ 120KV 全耐压范围
1W 至 1000W 全功率覆盖，5KV 至 120KV 全耐压范围 — 满足各类高压应用需求。
外形尺寸
外形尺寸 (mm)
| Model | Rated Power (W) | Structure | D (mm) | L (mm) | d (mm) | l (mm) | Resistance Range | TCR (×10⁻⁶/℃) | Tolerance | Voltage Rating (kV) |
|---|---|---|---|---|---|---|---|---|---|---|
| RI80-1 | 1W | a (Lead Wire) | 5 | 21 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 5KV |
| RI80-2 | 2W | a (Lead Wire) | 7 | 25 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 10KV |
| RI80-3 | 3W | a (Lead Wire) | 8 | 30 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 15KV |
| RI80-5 | 5W | a (Lead Wire) | 9 | 50 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 15KV |
| RI80-8 | 8W | a (Lead Wire) | 10 | 70 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 15KV |
| RI80-10 | 10W | a (Lead Wire) | 10 | 100 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-10 | 10W | b (Stud) | 11 | 78 | M4 | 6 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-15 | 15W | a (Lead Wire) | 10 | 150 | 1 | 30 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-15 | 15W | b (Stud) | 10 | 150 | M4 | 6 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-20 | 20W | b (Stud) | 18 | 115 | M5 | — | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-30 | 30W | b (Stud) | 20 | 120 | M5 | — | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-50 | 50W | b (Stud) | 22 | 130 | M6 | — | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 30KV |
| RI80-100 | 100W | b (Stud) | 27 | 170 | M8 | 10 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 35KV |
| RI80-200 | 200W | b (Stud) | 27 | 260 | M10 | 10 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 80KV |
| RI80-300 | 300W | b (Stud) | 37 | 310 | M10 | 10 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 90KV |
| RI80-500 | 500W | b (Stud) | 50 | 300 | M10 | 10 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 100KV |
| RI80-1000 | 1000W | b (Stud) | 50 | 510 | M10 | 10 | 1Ω~1000GΩ | ±400 | ±1% / ±2% / ±5% / ±10% | 120KV |
Derating Curve
Power Derating Curve
电气特性
测试方法与条件
| Test Item Test Item | Performance Requirement Requirement | Test Method |
|---|---|---|
| Resistance TCR | ≤ ±200 (×10⁻⁶/℃) | -55℃ / +20℃ · 20℃ / +155℃ |
| Solderability | Solder flows freely and wets the lead | 235±5℃ · 2±0.5s |
| Resistance to Soldering Heat | ΔR ≤ ±(0.5%R + 0.05Ω) | 260±5℃ · 10±1s |
| Steady-State Humidity | ΔR ≤ ±(2%R + 0.1Ω) | +40±2°C · 95~98% RH · 240h |
| Thermal Shock | ΔR ≤ ±(1%R + 0.05Ω) | -55°C / +125°C · 5 cycles |
| Vibration | ΔR ≤ ±(1%R + 0.05Ω) | 10~500Hz · 98 m/s² |
| Load Life | ΔR ≤ ±(5%R + 0.05Ω) | +40±2℃ · VR · 1000h |
| Lead Strength | ΔR ≤ ±(0.5%R + 0.05Ω) | 10N · Bend twice |
| Derating | ≤ 210℃ | Allowable load derates from rated power down to 0 as ambient temperature rises to 300°C |
值得信赖的制造商 · 四大核心优势
⚡
48 小时免费样品
标准品免费样品，2 个工作日内发货。
🛠️
按图定制
按图纸与规格定制，工程师 24 小时内响应。
$
批量优惠
工厂直供大批量交付，厂家直接报价。
🤝
售后无忧
整机 12 个月质保，专属团队处理技术问题。
定制流程
按需定制贴合您的需求
联系我们
取得联系，了解产品，沟通需求
明确需求
与我们的团队确认规格细节
获取报价
我们提供报价与方案
下单
确认订单与付款
生产
生产制造与品质检测
发货
打包并发出货物
签收
确认签收并反馈
相关产品
更多High-Voltage Resistors系列产品
查看全部High-Voltage Resistors →
常见问题
这款产品有免费样品吗？
有 —— 工程评估用免费样品，合理数量内提供，2–3 个工作日内发货。通过本页询价表单或点击上方“申请样品”按钮提交。通常含 5–10 件样品和印刷版数据手册。
最低起订量是多少？
标准最低起订量 1,000 件。大功率产品系列（电阻柜、大型铝壳）可降低或按单生产。预测年用量可签年度合同享更优价格 —— 请在询价阶段告知预计年用量。
质保期是多久？
自发货之日起 12 个月标准质保，覆盖在规定工作条件下（额定功率内、环境温度 ≤70°C、按数据手册安装）的材料与工艺缺陷。定制及高可靠性版本可在合同中约定更长质保期。
支持哪些付款方式？
电汇 (T/T) 最常用：新客户预付 30%、发货前付 70%；老客户可月结 30/60 天。订单超过 5 万美元支持信用证 (L/C 即期或承兑)。1,000 美元以下样品订单可用 PayPal。
可以按定制尺寸或阻值订购此款产品吗？
可以。在平台范围内的定制阻值无额外费用（订单中注明即可）。定制尺寸、安装孔位、端接或非标封装可能产生一次性开模费（订单超过 5,000 件通常免）。详见定制服务页或通过询价表单提交图纸。
如何获取数据手册或 3D 模型？
发邮件至 info@resistor-factory.cn 注明型号 —— 通常 1 个工作日内回复 PDF 数据手册（英文）和 STEP/IGES 三维模型（如有）。标准产品免费、无需 NDA。定制版本的模型在设计评审会议后交付。
