概述
概述
Cement resistors are power-type resistors made by winding high-stability alloy wire, encapsulating it in a heat-resistant ceramic shell, and filling the outer layer with flame-retardant insulating cement. The resulting structure is robust, with excellent heat resistance, flame retardancy and mechanical strength — providing stable long-term operation under high loads and harsh conditions. They deliver good thermal performance and a relatively low temperature coefficient, making them well-suited for power dissipation, current limiting and voltage division in critical circuit nodes.
主要特性
High Power Handling
- Withstands large transient surges and continuous loads
- Suitable for high-power applications
Excellent High-Temperature Performance
- Ceramic shell + cement encapsulation
- High flame-retardant rating, safe and reliable
Robust & Durable Construction
- Strong vibration resistance
- Suitable for industrial equipment and harsh conditions
High Stability
- Low resistance drift
- Stable performance over long-term operation
Good Thermal Performance
- Shell promotes rapid heat conduction
- Reduces heat accumulation
Wide Spec Variety
- Custom power, resistance and dimension options
- Meets diverse design requirements

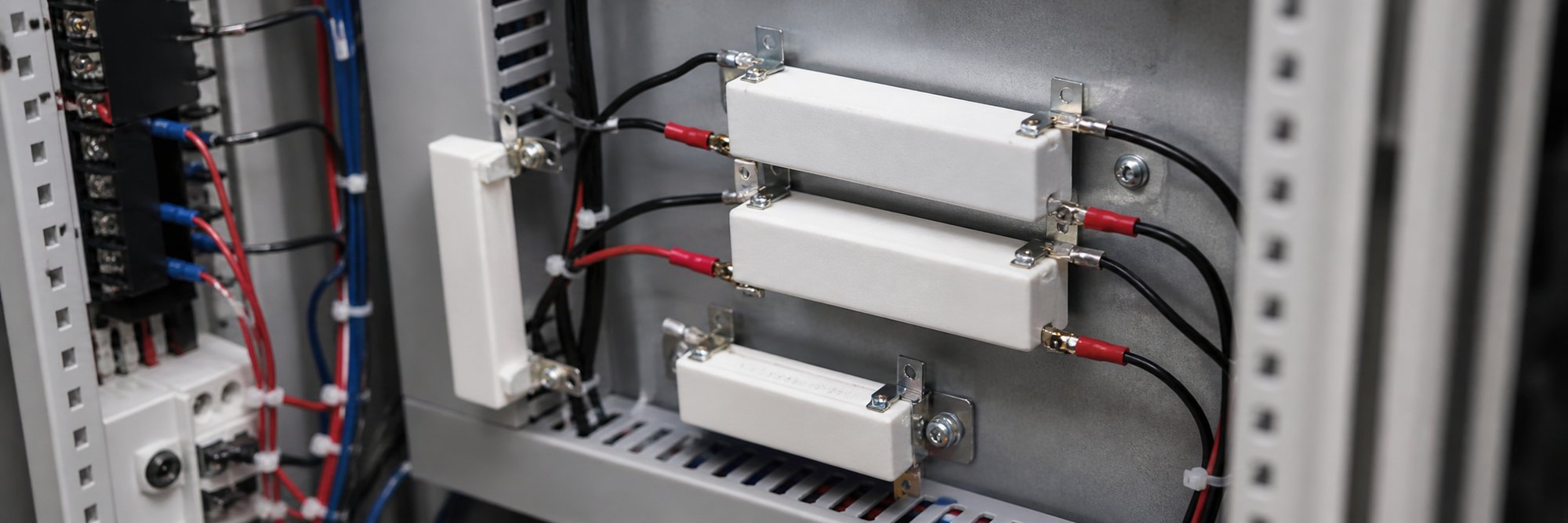

应用领域
典型应用
SMPS / UPS
Inverter / Servo
New-Energy Equipment
Home Appliances
LED Drivers / Adapters
Test & Load Banks
Cement Resistors 型号对比
本系列各型号的并排规格对比 — 功率范围、阻值范围、精度、工作温度与典型应用。

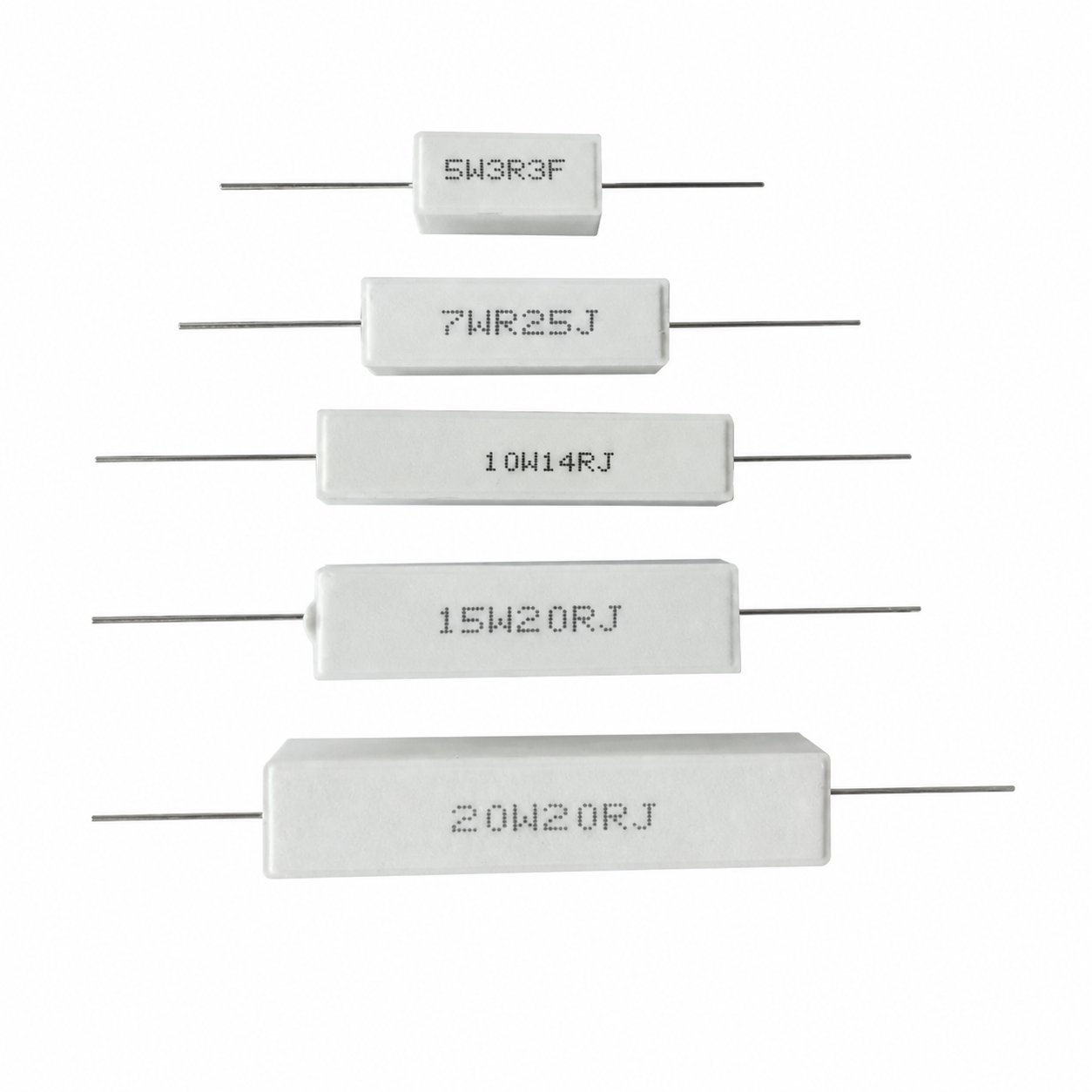

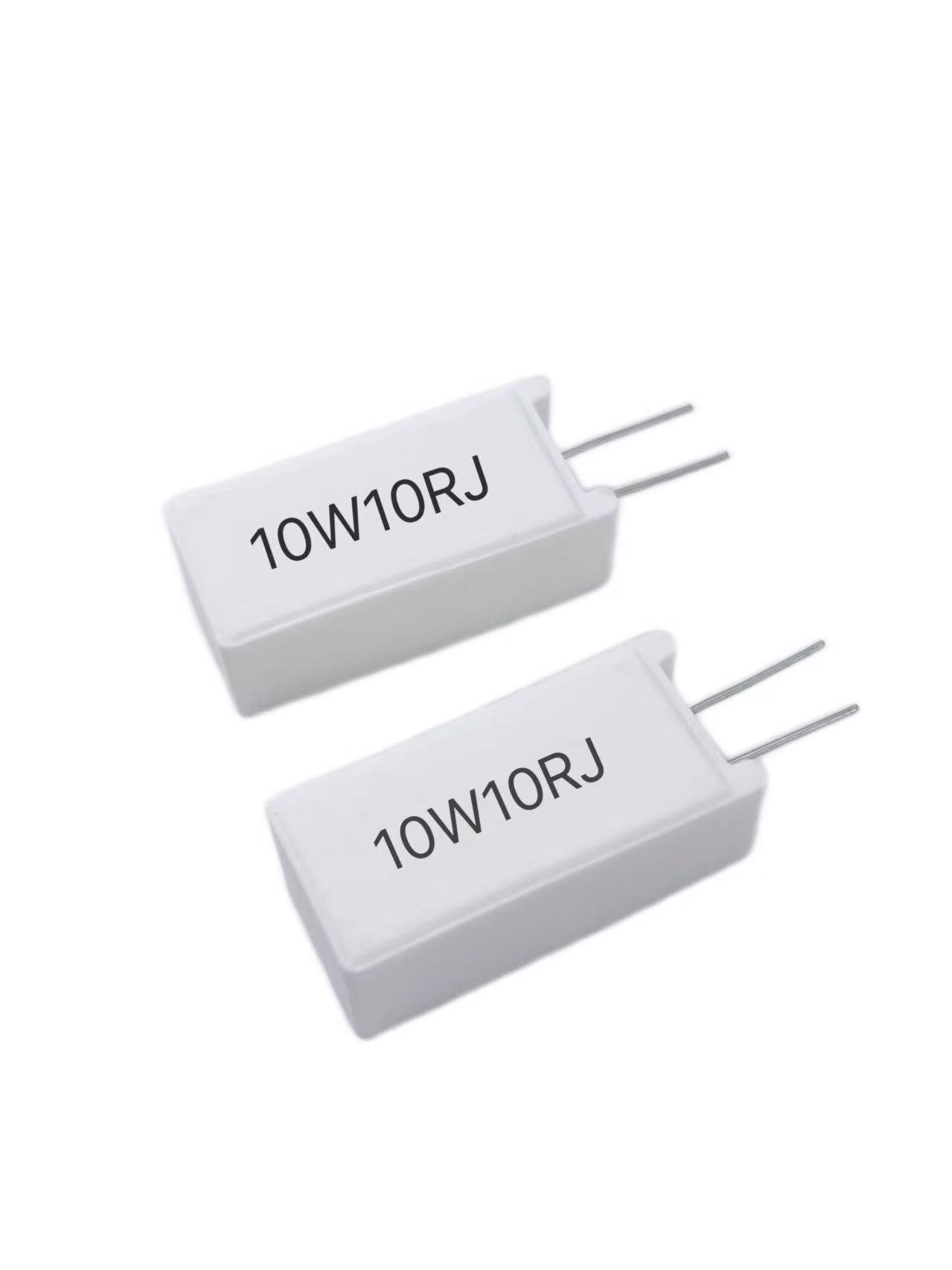

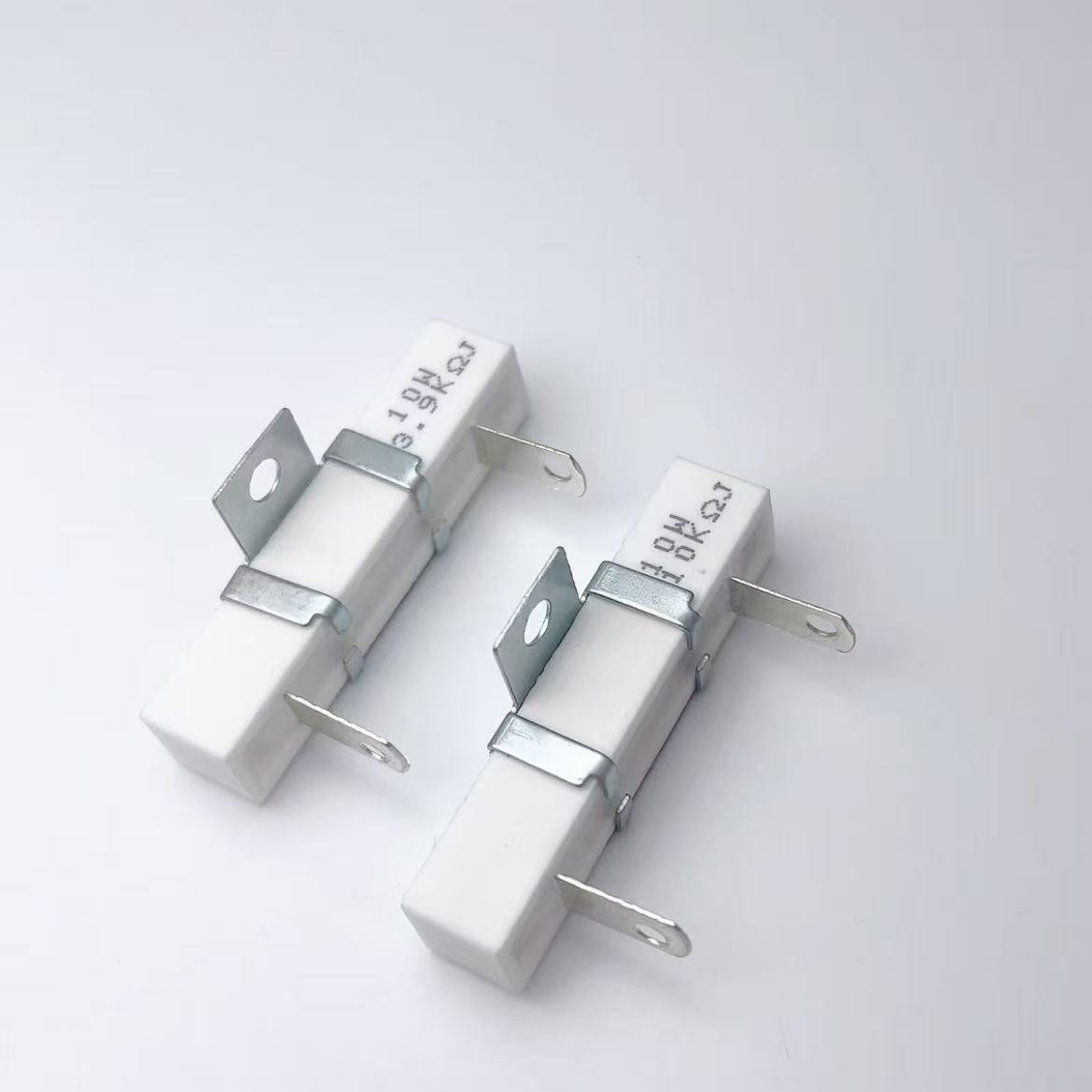

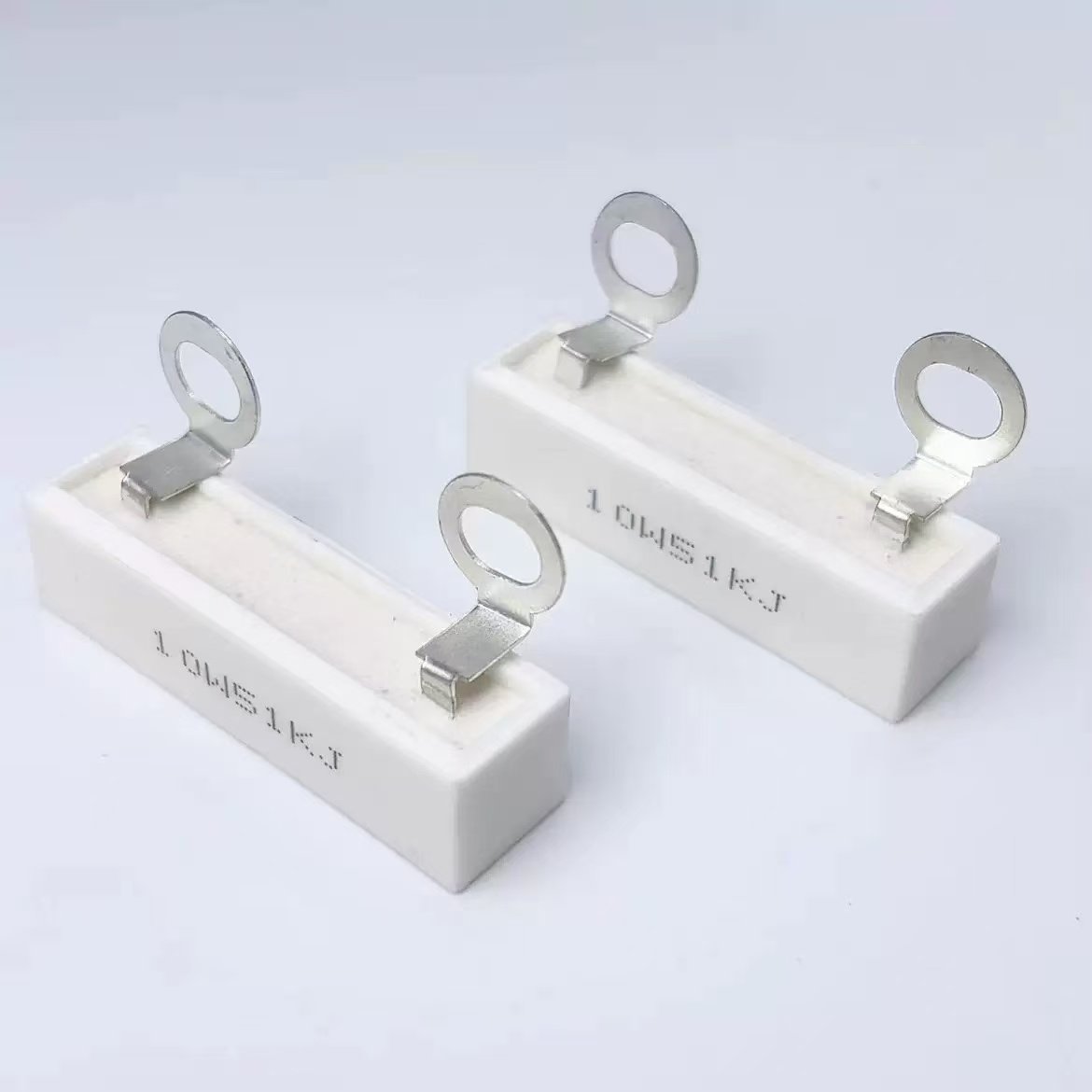

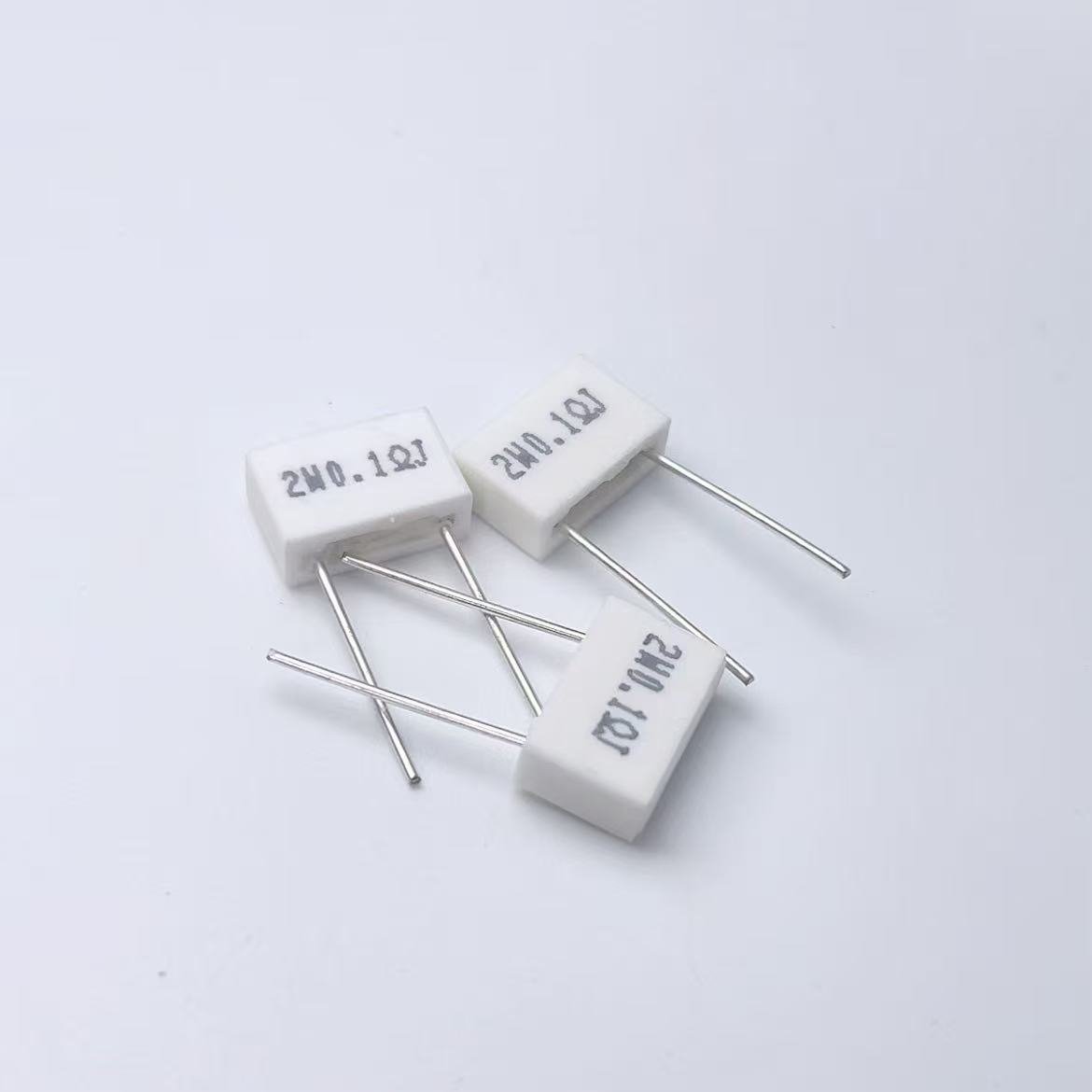

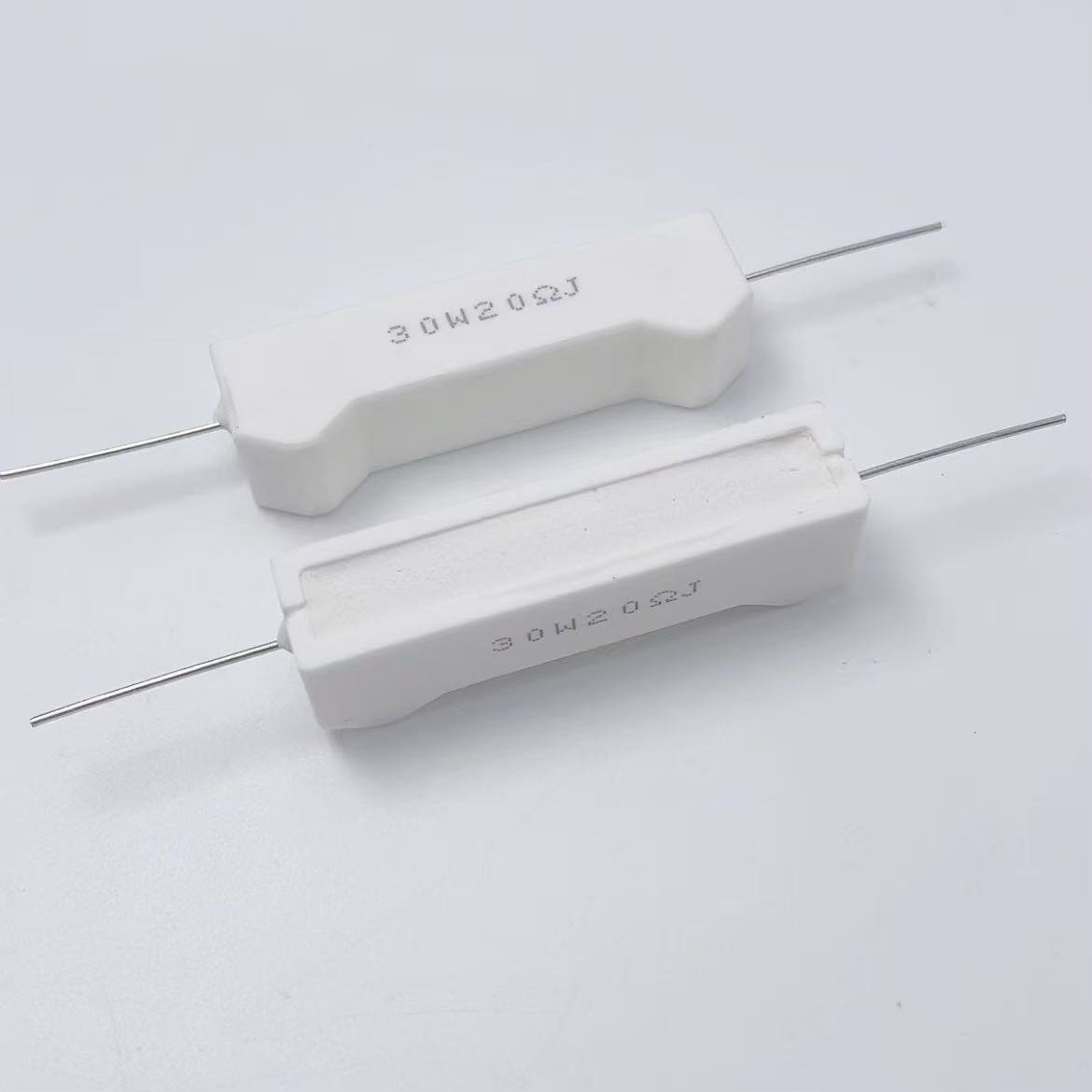

| 规格项 | 2-100W · Custom Resistance铜引线水泥电阻 | 30W10R · Custom Resistance卧式高频水泥电阻 | Custom ResistanceSQK 方形水泥电阻 | Custom Resistance立式水泥电阻 | Custom Resistance刀片水泥电阻 | Custom Resistance立式无感水泥电阻 |
|---|---|---|---|---|---|---|
| 功率范围 | 2W ~ 100W | 1W ~ 100W | 2W ~ 10W（含 2W+2W / 3W+3W / 5W+5W 双联款） | 2W ~ 10W（含 2W+2W / 3W+3W / 5W+5W 双联款） | 2W ~ 10W（含 2W+2W / 3W+3W / 5W+5W 双联款） | 2W ~ 10W（含 2W+2W / 3W+3W / 5W+5W 双联款） |
| 阻值范围 | 0.1Ω ~ 1MΩ | 0.1Ω ~ 1MΩ | 0.01Ω ~ 1Ω | 0.01Ω ~ 1Ω | 0.01Ω ~ 1Ω | 0.01Ω ~ 1Ω |
| 阻值精度 | ±5% (J) / ±1% (F) | ±5% (J) / ±1% (F) | — | — | — | — |
| 温度系数 (TCR) | ±300 ppm/℃ | ±300 ppm/℃ | — | — | — | — |
| 工作温度 | -65℃ ~ +280℃ | -65℃ ~ +280℃ | — | — | — | — |
| 外壳材料 | 陶瓷外壳 · 灌注耐火水泥 | — | 陶瓷外壳 | 陶瓷外壳 | 陶瓷外壳 | 陶瓷外壳 |
| 安装方式 | — | 卧式 · 适用于高频电路 | — | — | — | — |
| 耐热性 | — | — | — | — | — | — |
| 负载功率 | — | — | — | — | — | — |
| 绝缘 | — | — | — | — | — | — |
| 引脚材料 | — | — | 镀锡铜（铁）线 | 镀锡铜（铁）线 | 镀锡铜（铁）线 | 镀锡铜（铁）线 |
| 绝缘工艺 | — | — | 阻燃绝缘 · PP 材料 | 阻燃绝缘 · PP 材料 | 阻燃绝缘 · PP 材料 | 阻燃绝缘 · PP 材料 |
| 应用领域 | — | — | 音频设备 / 汽车电子 / 工业设备 | 音频设备 / 汽车电子 / 工业设备 | 音频设备 / 汽车电子 / 工业设备 | 音频设备 / 汽车电子 / 工业设备 |
| 查看详情 | 查看详情 | 查看详情 | 查看详情 | 查看详情 | 查看详情 | 查看详情 |
常见问题
水泥电阻是否阻燃，是否适合开关电源使用？
是 —— 我们的水泥外壳达 UL94 V-0 阻燃等级，无机耐火水泥即使内部元件烧毁也不会延烧。因此成为开关电源、照明镇流器、电机启动等需要单故障安全场合的首选。工作温度 −40°C 至 +275°C（壳温）。
水泥电阻、绕线电阻和金属膜电阻有什么区别？
结构不同：水泥电阻是绕线元件外加阻燃水泥块（1–100 W、耐浪涌）；纯绕线是同样元件加玻璃釉或硅胶涂层（更紧凑但耐用性低些）；金属膜是陶瓷基溅射膜（更小、低功率 1/8–3 W、低噪声）。安全+功率选水泥，功率密度选绕线，低功率信号路径精度选金属膜。
有哪些引线/端接方式 —— 轴向、径向还是 PCB？
三种均有。轴向引线（SQP 系列）用于直插或底盘安装，1–100 W；径向引线（SQM 系列）用于 PCB 立式安装，1–25 W；25 W 以上大电流可选片状端子（M3/M4 螺柱或快插）。引线为镀锡铜线，直径 0.6–1.2 mm；定制更长引线或成型可订购。
水泥电阻对脉冲和浪涌电流的承受能力如何？
优秀 —— 绕线元件加水泥封装提供高热容量并防止电弧。典型短脉冲耐量：额定功率 10 倍持续 1 秒、50 倍持续 100 ms。电容单次放电：5W 水泥可吸收约 5 J，25W 约 30 J。是开关电源和电机驱动器中浪涌电流限制和缓冲的理想选择。
水泥电阻在潮湿或沿海环境中是否防潮？
标准水泥具有中等吸湿性 —— 在正常室内环境下使用没问题。高湿（>85% RH 连续）或盐雾暴露场景，我们提供环氧浸渍和硅胶涂覆版本，可通过 96 小时湿热试验（IEC 60068-2-78）和 48 小时盐雾试验（IEC 60068-2-11），阻值无可测变化。订购耐湿版本请加后缀 “HR”。
申请样品
申请样品
标准样品在合理数量内免费提供（2–3 个工作日内寄出）。定制样品 2–4 周内交付。请通过右侧表单告知我们：
- 公司及联系方式
- 目标型号或关键参数（功率 / 阻值 / 封装）
- 应用场景及预计年用量
- 收货地址及期望交付日期
