产品亮点
工厂直供 · 立式水泥电阻
节省空间 · 安装方便 · 性能稳定
耐热性能
耐热性能优异，温度系数低
耐热性能优异、温度系数低 — 高负载下仍能保持稳定性能。
陶瓷外壳

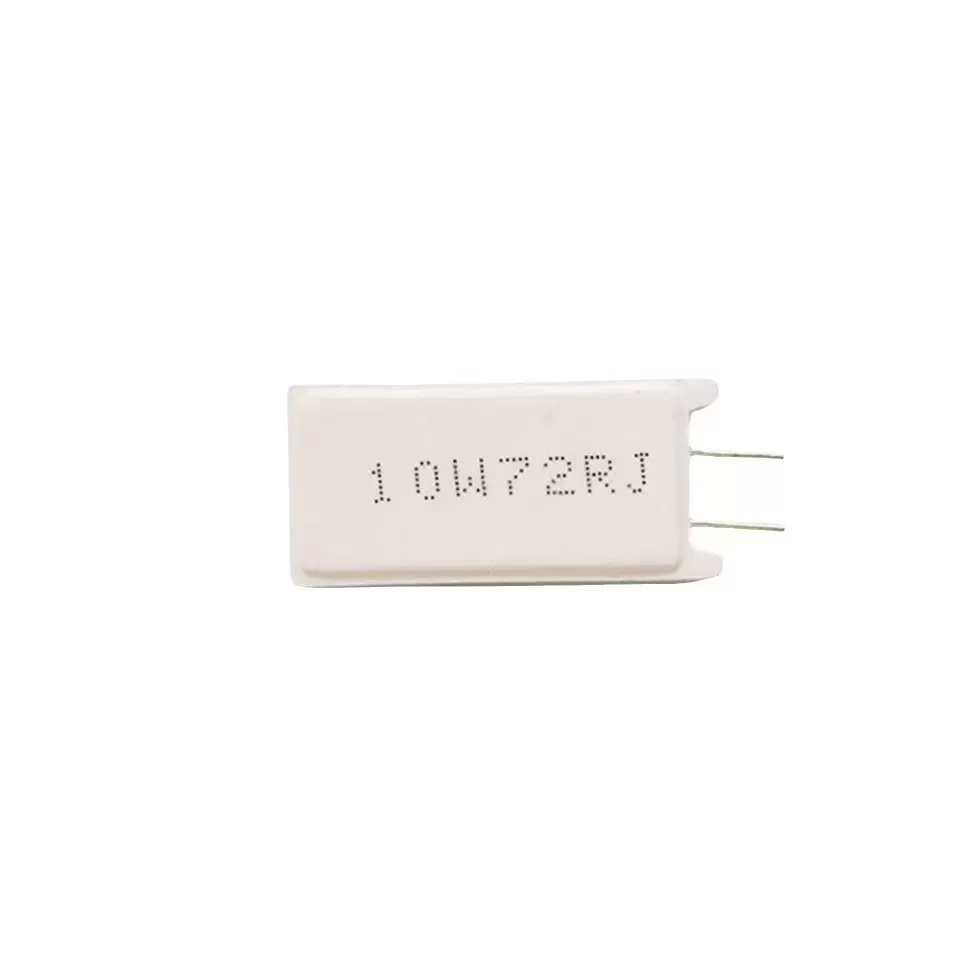

陶瓷外壳灌注耐火水泥
陶瓷外壳灌注耐火水泥 — 坚固、阻燃、机械强度高。

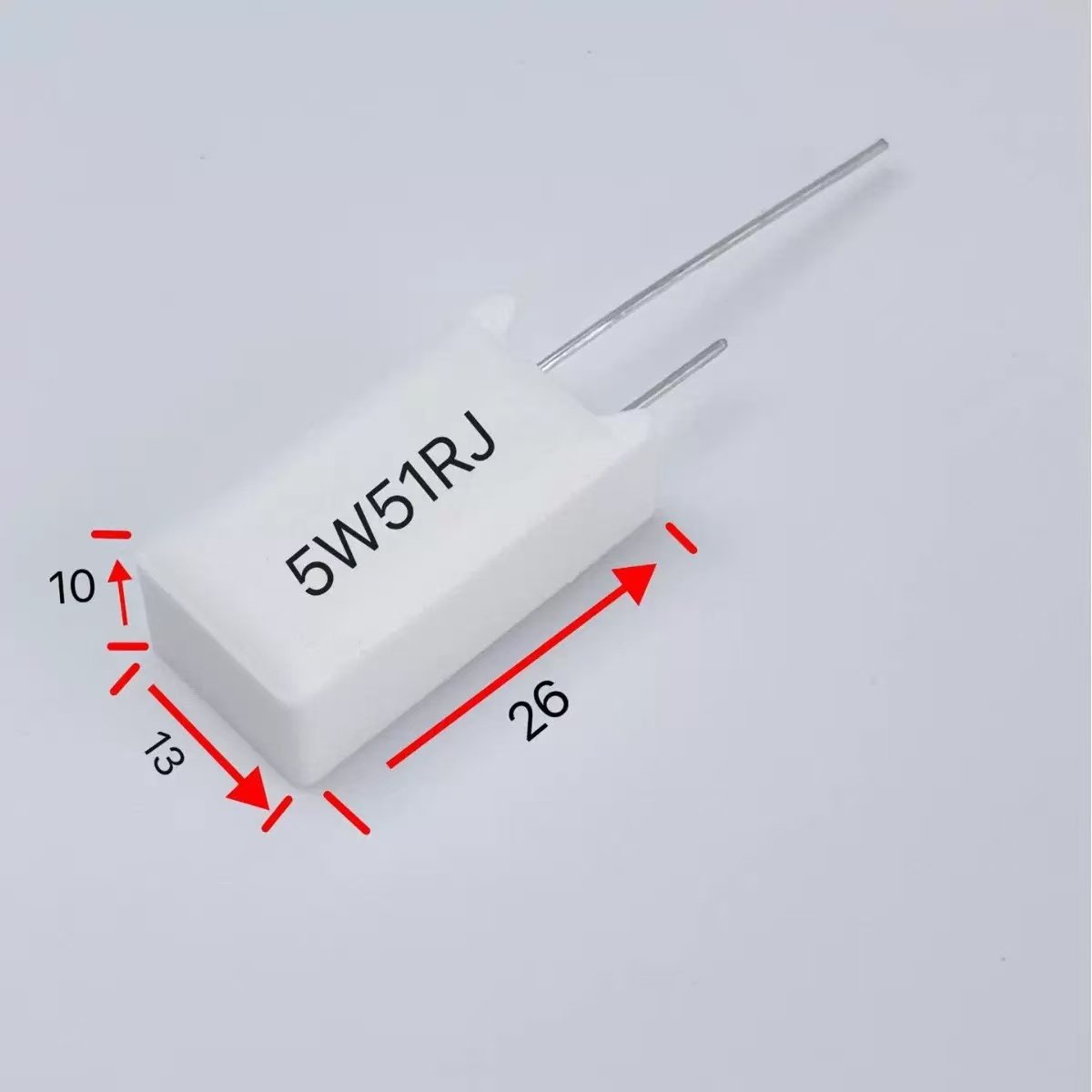

外形尺寸
外形尺寸 (mm)
| Power | Resistance Range Resistance | L±1.5 | W±1.5 | H±1.5 | d±0.05 | C±3 |
|---|---|---|---|---|---|---|
| 1W | 0.1R-1M | 14 | 6.5 | 5.5 | 0.5 | 20 |
| 2W | 0.1R-1M | 18 | 7 | 7.5 | 0.6 | 20 |
| 3W | 0.1R-1M | 22 | 8 | 8 | 0.6 | 20 |
| 5W | 0.1R-1M | 22 | 10 | 9 | 0.7 | 22 |
| 7W | 0.1R-1K | 35 | 10 | 9 | 0.7 | 25 |
| 10W | 0.1R-1K | 48 | 10 | 9 | 0.7 | 25 |
| 15W | 0.1R-1K | 48 | 12.5 | 11.5 | 0.7 | 25 |
| 20W | 0.1R-1K | 60 | 14 | 13.5 | 0.7 | 25 |
| 30W | 0.1R-1K | 75 | 19 | 17 | 0.7 | 30 |
| 50W | 0.1R-1K | 87 | 19 | 17 | 0.7 | 30 |
| 100W | 0.1R-1K | 135 | 25 | 20 | 0.7 | 40 |
Rated Power Derating Curve
Rated Power Derating Curve
电气特性
测试方法与条件
| Item | Performance Requirement Performance Requirement | Test Method Test Methods |
|---|---|---|
| TCR Temperature Coefficient | ±300 PPM/℃ | JIS-S-5202 5.2 |
| Short Time Overload | ΔR ≤ ±(2%R0+0.05Ω) | JIS-S-5202 5.5 |
| Nonflammability | No visible flame (No Visible Flame) | JIS-S-5202 4.2 |
| Solderability | Solder coverage ≥95% | JIS-S-5202 6.5 |
| Load Life | ΔR ≤ ±(5%R0+0.1Ω) | JIS-S-5202 7.1 |
值得信赖的制造商 · 四大核心优势
⚡
48 小时免费样品
标准品免费样品，2 个工作日内发货。
🛠️
按图定制
按图纸与规格定制，工程师 24 小时内响应。
$
批量优惠
工厂直供大批量交付，厂家直接报价。
🤝
售后无忧
整机 12 个月质保，专属团队处理技术问题。
定制流程
按需定制贴合您的需求
联系我们
取得联系，了解产品，沟通需求
明确需求
与我们的团队确认规格细节
获取报价
我们提供报价与方案
下单
确认订单与付款
生产
生产制造与品质检测
发货
打包并发出货物
签收
确认签收并反馈
常见问题
这款产品有免费样品吗？
有 —— 工程评估用免费样品，合理数量内提供，2–3 个工作日内发货。通过本页询价表单或点击上方“申请样品”按钮提交。通常含 5–10 件样品和印刷版数据手册。
最低起订量是多少？
标准最低起订量 1,000 件。大功率产品系列（电阻柜、大型铝壳）可降低或按单生产。预测年用量可签年度合同享更优价格 —— 请在询价阶段告知预计年用量。
质保期是多久？
自发货之日起 12 个月标准质保，覆盖在规定工作条件下（额定功率内、环境温度 ≤70°C、按数据手册安装）的材料与工艺缺陷。定制及高可靠性版本可在合同中约定更长质保期。
支持哪些付款方式？
电汇 (T/T) 最常用：新客户预付 30%、发货前付 70%；老客户可月结 30/60 天。订单超过 5 万美元支持信用证 (L/C 即期或承兑)。1,000 美元以下样品订单可用 PayPal。
可以按定制尺寸或阻值订购此款产品吗？
可以。在平台范围内的定制阻值无额外费用（订单中注明即可）。定制尺寸、安装孔位、端接或非标封装可能产生一次性开模费（订单超过 5,000 件通常免）。详见定制服务页或通过询价表单提交图纸。
如何获取数据手册或 3D 模型？
发邮件至 info@resistor-factory.cn 注明型号 —— 通常 1 个工作日内回复 PDF 数据手册（英文）和 STEP/IGES 三维模型（如有）。标准产品免费、无需 NDA。定制版本的模型在设计评审会议后交付。
申请样品
申请样品
标准样品在合理数量内免费提供（2–3 个工作日内寄出）。定制样品 2–4 周内交付。请通过右侧表单告知我们：
- 公司及联系方式
- 目标型号或关键参数（功率 / 阻值 / 封装）
- 应用场景及预计年用量
- 收货地址及期望交付日期
📧 您也可以直接发邮件至 info@resistor-factory.cn / 13650089870
