Glass-Glaze (RX20 / ZG11) wirewound resistors
大功率玻璃釉电阻
高稳定性 · 低温度系数 · 十年制造经验 · 支持定制
产品系列
RX20 / RXG20 / ZG11 玻璃釉电阻
功率范围
8W ~ 500W
表面处理
环保无铅玻璃釉 · 耐高温 / 耐潮湿 / 耐腐蚀
管体材料
75 级陶瓷管 · 高强度 · 电气性能优异
绕线
优质合金线 · 均匀扁平绕制（降低寄生电感）
接线柱
镀锡铜 · 硬度低 · 导电性能优异 · 能量损耗小
表面温升
≤ +275°C（315°C 时降额至 0%）
可焊性
≥ 95%（235±5℃ · 2±0.5s）
可选款式
玻璃釉款 / 可调式 / 带支架款
典型应用
电气设备 / 电子仪器 — 用于直流或低频交流电路的降压、分压、均流或负载
✅ 工厂直供✅ 48 小时内免费送样✅ 按图定制✅ 12 个月质保
产品亮点
工厂直供 · 大功率玻璃釉电阻
高稳定性 · 低温度系数 · 十年制造经验 · 支持定制

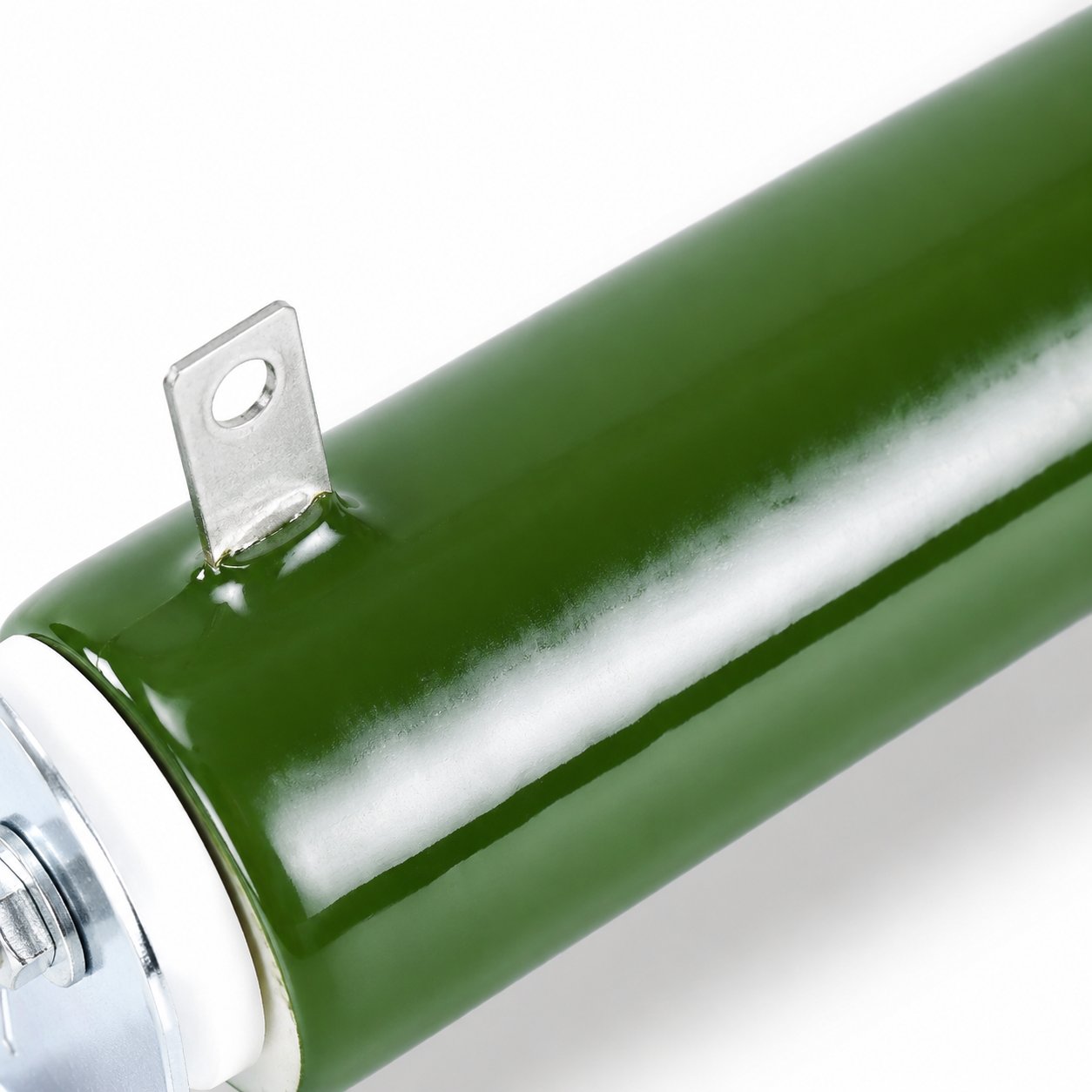

环保无铅玻璃釉
无铅玻璃釉表面 · 三重防护性能优异
无铅玻璃釉表面符合环保要求，对高温、潮湿、腐蚀提供出色防护 — 拥有 10 年以上大功率玻璃釉电阻的制造经验。

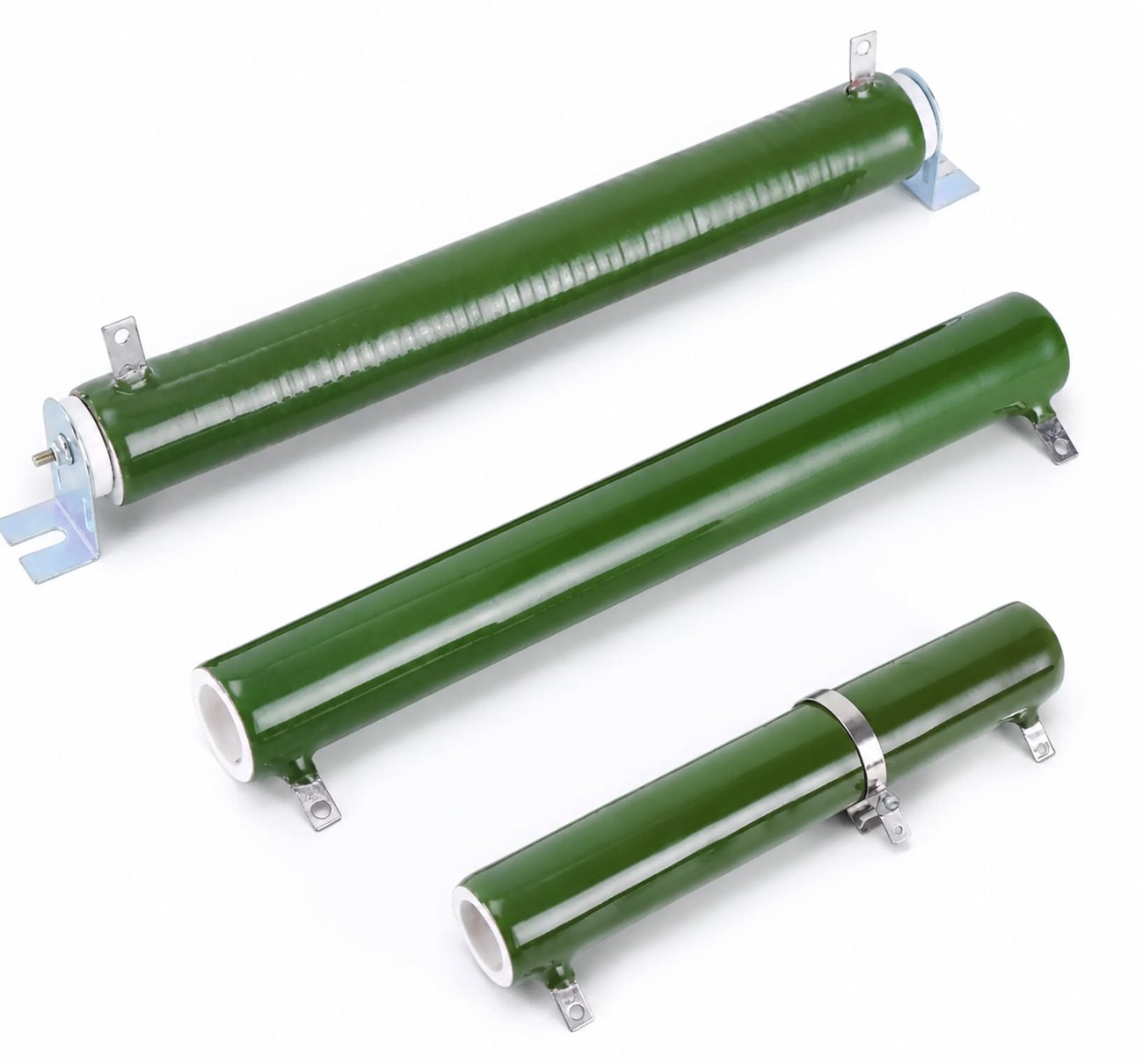

多种结构可选
多种规格可选 — 玻璃釉 / 可调 / 带支架
标配玻璃釉款，可按需提供可调式或带支架款 — 适用于各类工业场景。
外形尺寸
外形尺寸 (mm)
| Model | Rated Power (W) | L (mm) | D (mm) | d (mm) | H (mm) | h (mm) | L1 (mm) | K (mm) | b (mm) | t (mm) | d1 (mm) | C (mm) | Weight · Standard (g) | Weight·Tstyle (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RX20(T) | 8 | 35±1.5 | 14±2 | 5.5±0.5 | 31 | 28.5±2.5 | — | 6±2 | 3.5±0.8 | 4.5 | 2 | 8±15 | 23 | — |
| RX20(T) | 10 | 41±1.5 | 14±2 | 5.5±0.5 | 31 | 28.5±2.5 | 20 | 6±2 | 3.5±0.8 | 4.5 | 2 | 8±15 | 27 | 34 |
| RX20(T) | 16 | 45±1.5 | 17±2 | 8±0.5 | 34 | 31±2.5 | 23 | 6±2 | 3.5±0.8 | 4.5 | 2 | 8±15 | 36 | 42 |
| RX20(T) | 20 | 51±2 | 17±2 | 8±0.5 | 34 | 31±2.5 | 30 | 6±2 | 3.5±0.8 | 4.5 | 2 | 8±15 | 44 | 52 |
| RX20(T) | 25 | 51±2 | 17±2 | 8±0.5 | 34 | 31±2.5 | 30 | 6±2 | 3.5±0.8 | 4.5 | 2 | 8±15 | 57 | 67 |
| RX20(T) | 30 | 71±2.2 | 21±2.5 | 12±0.8 | 39 | 35±2.5 | 44 | 6±2 | 3.5±0.8 | 4.5 | 2 | 8±15 | 80 | 90 |
| RX20(T) | 40 | 87±2.2 | 21±2.5 | 12±0.8 | 39 | 35±2.5 | 57 | 6±2 | 3.5±0.8 | 4.5 | 2 | 8±15 | 98 | 110 |
| RX20(T) | 50 | 91±2.4 | 21±2.5 | 12±0.8 | 39 | 35±2.5 | 60 | 6±2 | 3.5±0.8 | 4.5 | 2 | 8±15 | 132 | 144 |
| RX20(T) | 75 | 140±3.2 | 29±3 | 20±1.1 | 47 | 43±3 | 110 | 7±2 | 4.5±1 | 6 | 2.5 | 8±15 | 253 | 265 |
| RX20(T) | 100 | 170±3.5 | 29±3 | 20±1.1 | 47 | 43±3 | 140 | 7±2 | 4.5±1 | 6 | 2.5 | 8±15 | 286 | 298 |
| RX20(T) | 150 | 215±4 | 29±3 | 20±1.1 | 47 | 43±3 | 185 | 7±2 | 4.5±1 | 6 | 2.5 | 8±15 | 385 | 397 |
| RXG20(T) | 200 | 200±2 | 42±3 | 25±0.7 | 60.5±1.2 | 58±2 | 160⁺³₋₂ | 7±2 | 8±1 | 8 | 4.5 | 11±15 | 475 | 495 |
| RXG20(T) | 200/250 | 266±2 | 30±2 | 16±0.3 | 50±2 | 47±2 | 210⁺³₋₂ | 7±2 | 8±1 | 8 | 4.5 | 11±15 | 510 | 530 |
| RXG20(T) | 300 | 266±2 | 36±2 | 20±0.3 | 58±2 | 58±2 | 210⁺³₋₂ | 8±2 | 8±1 | 8 | 4.5 | 11±15 | 630 | 650 |
| RXG20(T) | 400 | 250±2 | 54±2 | 30±2 | 76.5±1.5 | 79±2 | 180⁺³₋₂ | 10±2 | 8±1 | 8 | 4.5 | 11±15 | 1000 | 1020 |
| RXG20(T) | 500 | 300±2 | 54±2 | 30±2 | 76.5±1.5 | 79±2 | 230⁺³₋₂ | 10±2 | 8±1 | 16 | 8 | 17±15 | 1340 | 1360 |
Derating Curve
Power Derating Curve
电气特性
测试方法与条件
| Test Item Test Item | Performance Requirement Requirement | Test Method |
|---|---|---|
| Solderability | ≥ 95% | 235±5℃ · 2±0.5s |
| Lead Strength | no mechanical damage | 20N · 30S |
| Steady-State Humidity | ≤ ±(2%R + 0.05Ω) | 40±2℃ · RH 93±3% |
| Vibration | ≤ ±(1%R + 0.05Ω) | 10–1000 Hz · 0.75 mm · 200 m/S² |
| Bump | ≤ ±(1%R + 0.05Ω) | 40–80 cycles/min |
| Surface Temperature Rise Surface Temp Rise | ≤ +275℃ | Pa (rated power) |
| Endurance at 70°C | ≤ ±(5%R + 0.05Ω) | 70℃ · Pa · 1000h |
| Overload | ≤ ±(1%R + 0.05Ω) | 10Pa · 5S |
值得信赖的制造商 · 四大核心优势
⚡
48 小时免费样品
标准品免费样品，2 个工作日内发货。
🛠️
按图定制
按图纸与规格定制，工程师 24 小时内响应。
$
批量优惠
工厂直供大批量交付，厂家直接报价。
🤝
售后无忧
整机 12 个月质保，专属团队处理技术问题。
定制流程
按需定制贴合您的需求
联系我们
取得联系，了解产品，沟通需求
明确需求
与我们的团队确认规格细节
获取报价
我们提供报价与方案
下单
确认订单与付款
生产
生产制造与品质检测
发货
打包并发出货物
签收
确认签收并反馈
常见问题
这款产品有免费样品吗？
有 —— 工程评估用免费样品，合理数量内提供，2–3 个工作日内发货。通过本页询价表单或点击上方“申请样品”按钮提交。通常含 5–10 件样品和印刷版数据手册。
最低起订量是多少？
标准最低起订量 1,000 件。大功率产品系列（电阻柜、大型铝壳）可降低或按单生产。预测年用量可签年度合同享更优价格 —— 请在询价阶段告知预计年用量。
质保期是多久？
自发货之日起 12 个月标准质保，覆盖在规定工作条件下（额定功率内、环境温度 ≤70°C、按数据手册安装）的材料与工艺缺陷。定制及高可靠性版本可在合同中约定更长质保期。
支持哪些付款方式？
电汇 (T/T) 最常用：新客户预付 30%、发货前付 70%；老客户可月结 30/60 天。订单超过 5 万美元支持信用证 (L/C 即期或承兑)。1,000 美元以下样品订单可用 PayPal。
可以按定制尺寸或阻值订购此款产品吗？
可以。在平台范围内的定制阻值无额外费用（订单中注明即可）。定制尺寸、安装孔位、端接或非标封装可能产生一次性开模费（订单超过 5,000 件通常免）。详见定制服务页或通过询价表单提交图纸。
如何获取数据手册或 3D 模型？
发邮件至 info@resistor-factory.cn 注明型号 —— 通常 1 个工作日内回复 PDF 数据手册（英文）和 STEP/IGES 三维模型（如有）。标准产品免费、无需 NDA。定制版本的模型在设计评审会议后交付。
