High-Power Corrugated Braking Resistor
大功率波纹管制动电阻
阻值精准 · 经久耐用 · 性能稳定 — RX20 系列 · 20W ~ 10000W
系列型号
RX20 系列
功率范围
20W ~ 10000W（涵盖 20W ~ 6kW 标准范围，最高支持 10kW 大功率）
阻值精度
标准 ±5%（可定制 ±1% / ±2%）
表面处理
立式波纹绕制
涂层材料
高温阻燃涂层（抗氧化）
支架材料
加强型镀锌不锈钢支架
端子镀层
双脚端子 · 端面绝缘垫
散热设计
立式波纹设计提升散热并降低寄生电感
工作温度
-55℃ ~ +275℃
典型应用
变频器制动 / 电梯能量回馈制动 / 起重机制动 / 工业自动化 / 电源测试
✅ 工厂直供✅ 48 小时内免费送样✅ 按图定制✅ 12 个月质保
产品亮点
工厂直供 · 大功率波纹管制动电阻
阻值精准 · 经久耐用 · 性能稳定 — RX20 系列 · 20W ~ 10000W
立式波纹管设计
立式波纹管设计提升散热并降低寄生电感

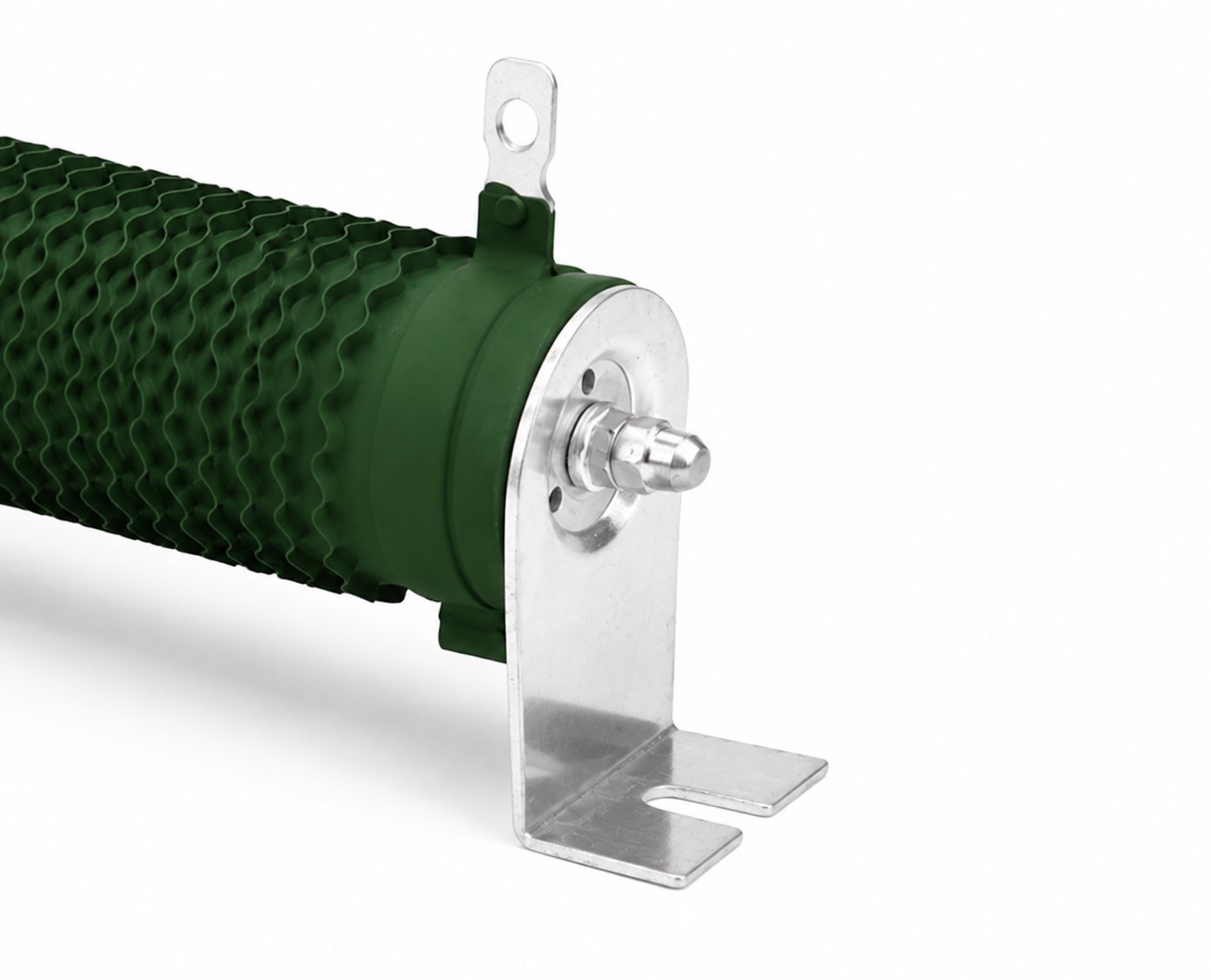

外壳采用立式波纹管设计，表面积大、气流通畅。可显著提升散热并降低寄生电感 — 适用于高频制动和浪涌电流场合。 加强型镀锌不锈钢支架 — 安装牢固稳定；抗振、抗腐蚀，适合在工业控制柜内长期固定安装。
阻燃绝缘涂层

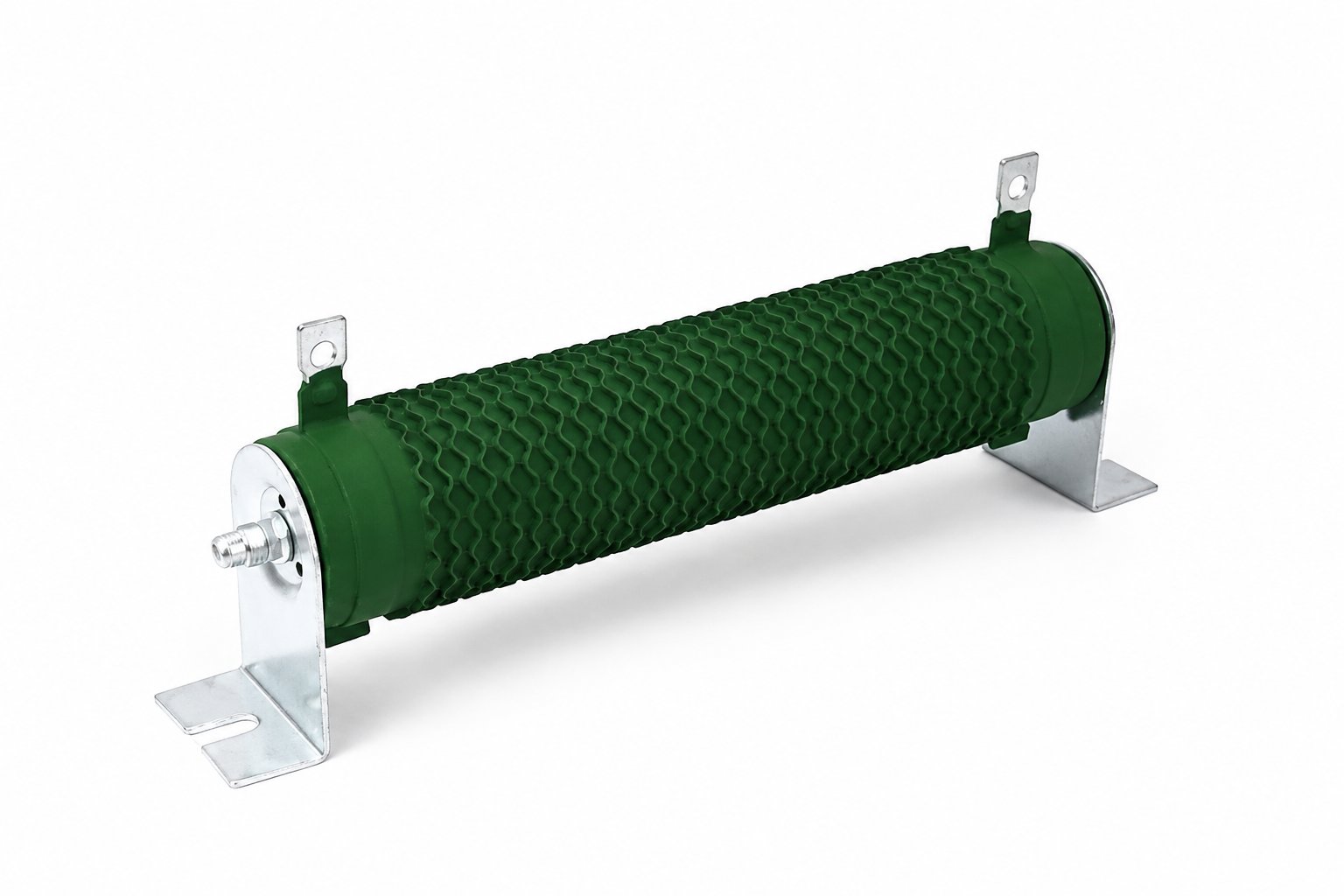

高温阻燃涂层 · 寿命长 · 抗氧化
精选高温阻燃涂层延长使用寿命，并保护绕线元件免受氧化 — 在高温、潮湿、多尘环境下也能保持性能稳定。

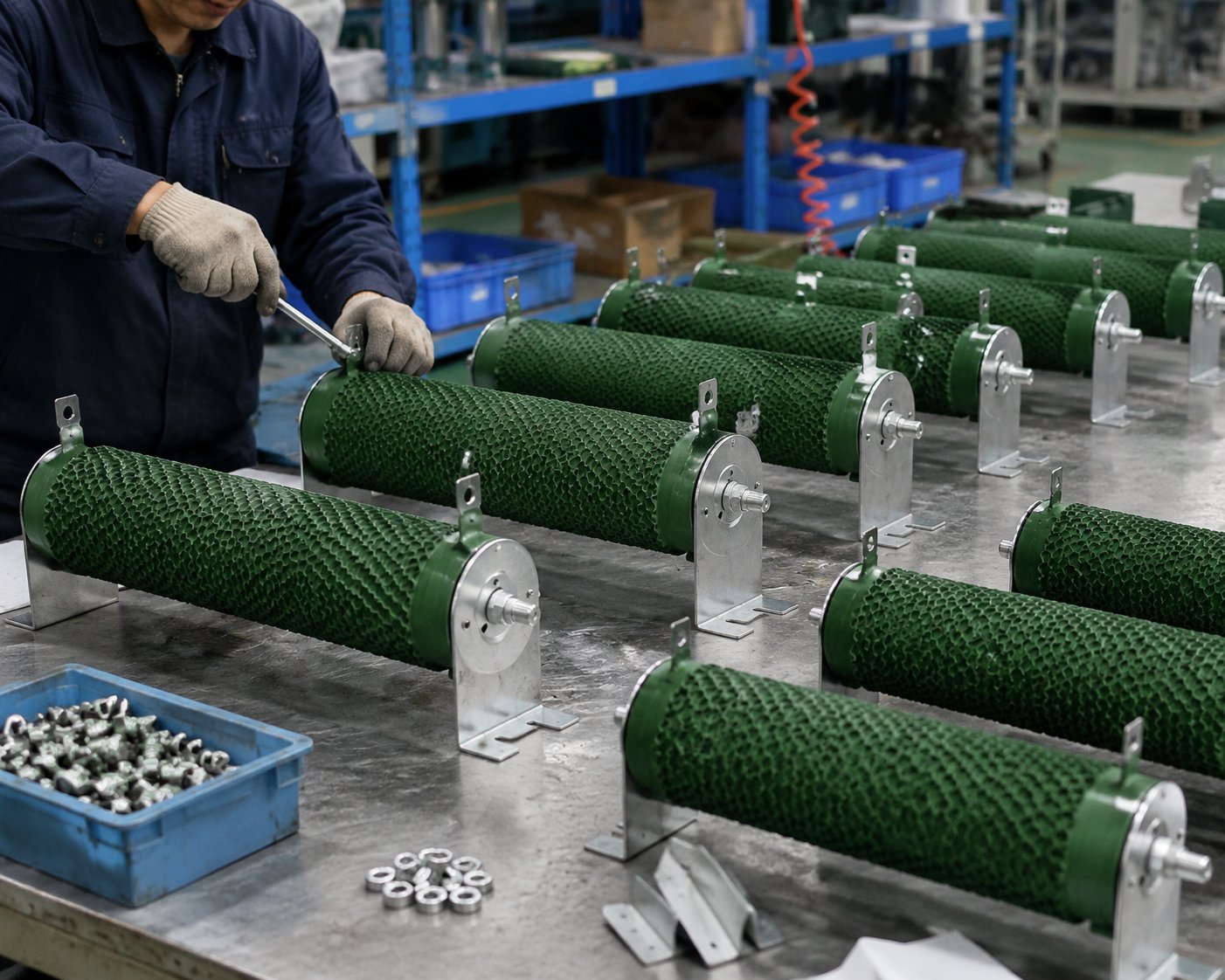

规格齐全 · 组合灵活

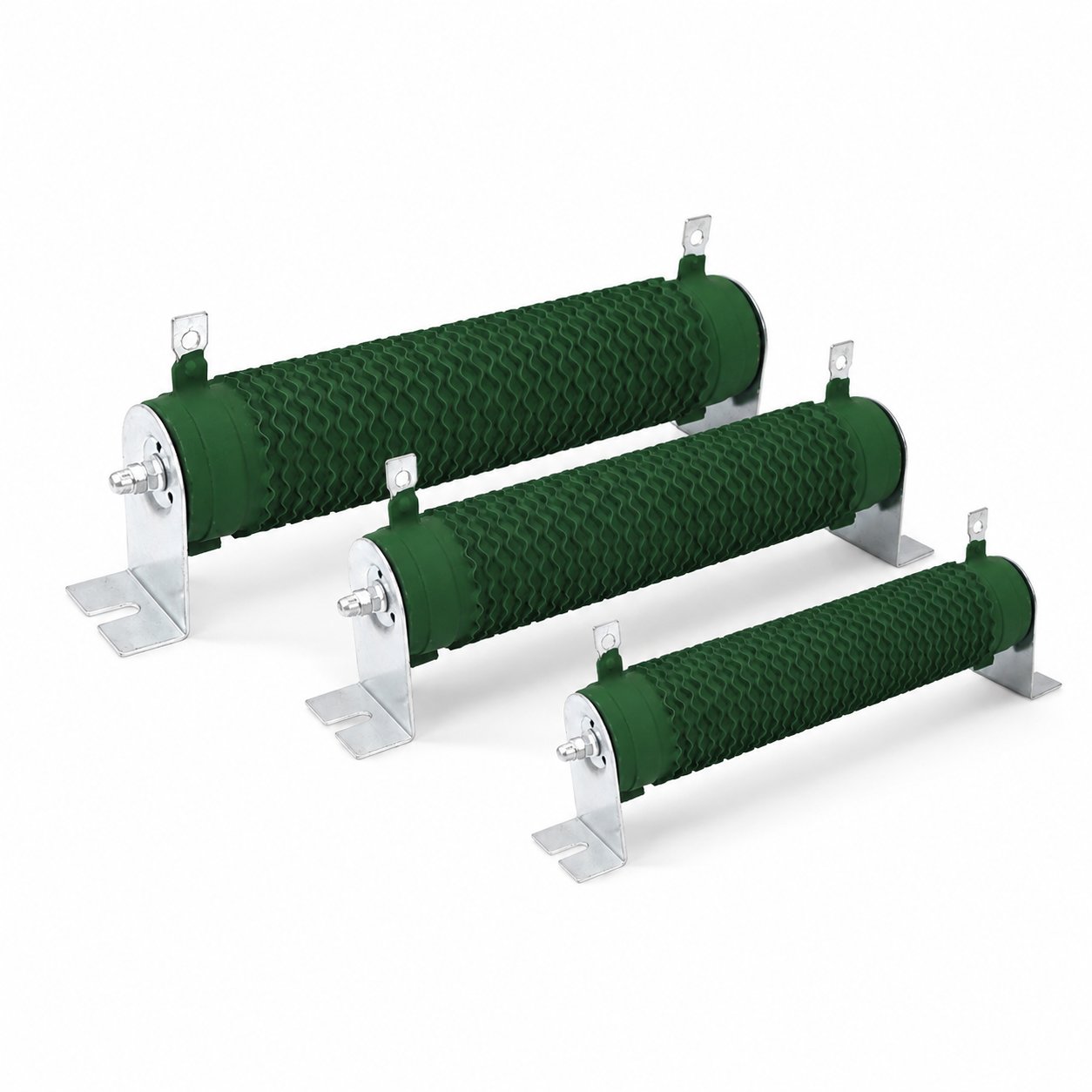

规格丰富 · 灵活组合 · 安装简便
体积紧凑、功率充沛、稳定性优异、结构灵活；多种规格组合，安装方便 — 满足工程中不同的功率与阻值需求。
外形尺寸
外形尺寸 (mm)
| Power Rating | Ceramic Tube Dimensions (mm) | Mounting Length (mm) | Total Length (mm) | Cross-section Dimensions (L×W×H mm) | Bracket Width (mm) | Bracket Height (mm) | Bracket Length (mm) | Clip-Ring Height (mm) | Threaded Rod | Mounting Hole (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 50W | 27 × 90 | 125 | 145 | 125 × 27 × 65 | 27 | 43 | 20 | 20 | M6 | 14 × 6 |
| 100W | 27 × 170 | 182 | 210 | 182 × 27 × 65 | 27 | 43 | 20 | 20 | M6 | 14 × 6 |
| 150W | 27 × 215 | 245 | 265 | 245 × 27 × 65 | 27 | 43 | 20 | 20 | M6 | 14 × 6 |
| 200W | 27 × 267 | 289 | 305 | 289 × 27 × 65 | 27 | 43 | 20 | 20 | M6 | 14 × 6 |
| 300W | 40 × 200 | 220 | 240 | 220 × 40 × 85 | 40 | 59 | 25 | 25 | M6 | 9 × 6.5 |
| 400W | 40 × 267 | 287 | 307 | 287 × 40 × 85 | 40 | 59 | 25 | 25 | M6 | 9 × 6.5 |
| 500W | 50 × 300 | 330 | 360 | 330 × 50 × 98 | 50 | 68 | 30 | 30 | M6 | 21 × 8 |
| 600W | 50 × 330 | 360 | 390 | 360 × 50 × 98 | 50 | 68 | 30 | 30 | M6 | 21 × 8 |
| 800W | 70 × 300 | 330 | 360 | 330 × 70 × 130 | 70 | 100 | 30 | 30 | M6 | 21 × 8 |
| 1000W | 70 × 300 | 330 | 360 | 330 × 70 × 130 | 70 | 100 | 30 | 30 | M6 | 21 × 8 |
| 1500W | 60 × 430 | 460 | 490 | 460 × 60 × 128 | 60 | 98 | 30 | 30 | M6 | 21 × 8 |
| 2000W | 60 × 510 | 540 | 570 | 540 × 60 × 130 | 60 | 98 | 30 | 30 | M6 | 21 × 8 |
| 2500W | 70 × 430 | 460 | 490 | 460 × 70 × 130 | 70 | 100 | 30 | 30 | M6 | 21 × 8 |
| 3000W | 80 × 430 | 460 | 490 | 460 × 80 × 158 | 80 | 128 | 30 | 30 | M6 | 21 × 8 |
| 4000W | 100 × 430 | 460 | 490 | 460 × 100 × 165 | 100 | 135 | 30 | 30 | M6 | 21 × 8 |
| 5000W | 100 × 500 | 530 | 560 | 530 × 100 × 165 | 100 | 135 | 30 | 30 | M6 | 21 × 8 |
| 6000W | 100 × 600 | 630 | 660 | 630 × 100 × 165 | 100 | 135 | 30 | 30 | M6 | 21 × 8 |
电气特性
测试方法与条件
| Test Item | Test Condition | Performance |
|---|---|---|
| TCR Temperature Coefficient | Measure resistance at room temperature and at room temperature +100°C, then calculate resistance change per °C | ±300 ppm/℃ |
| Short Time Overload | Apply voltage corresponding to 10× rated power (√10PR) or maximum operating voltage (whichever is lower) for 5 seconds | ΔR ≤ ±(2%R0+0.05Ω) |
| Resistance to Soldering Heat | Dip in solder bath at 350±10°C for 2~3 seconds | ΔR ≤ ±(1%R0+0.05Ω) |
| Solderability | Dip in solder bath at 260±5°C for 2~3 seconds | Solder coverage ≥95% |
| Temperature Cycling | 30 min at -55°C → 10~15 min at +25°C → 30 min at +275°C, 5 cycles | ΔR ≤ ±(1%R0+0.05Ω) |
| Load Life in Humidity | 40±2°C and 90~95% RH chamber; apply rated or maximum operating voltage for 1000h (1.5h ON / 0.5h OFF) | ΔR ≤ ±(5%R0+0.05Ω) |
| Load Life in Heat | 70±2°C chamber; apply rated or maximum operating voltage for 1000h (1.5h ON / 0.5h OFF) | ΔR ≤ ±(5%R0+0.05Ω) |
| terminal Strength | Pull: 10N | ΔR ≤ ±(2%R0+0.1Ω) |
| Vibration | Frequency 10~55Hz, amplitude 0.75mm, 6 hours | ΔR ≤ ±(2%R0+0.1Ω) |
| Nonflammability | Apply 5×, 10×, 16× rated power AC load for 5 minutes | No visible flame |
值得信赖的制造商 · 四大核心优势
⚡
48 小时免费样品
标准品免费样品，2 个工作日内发货。
🛠️
按图定制
按图纸与规格定制，工程师 24 小时内响应。
$
批量优惠
工厂直供大批量交付，厂家直接报价。
🤝
售后无忧
整机 12 个月质保，专属团队处理技术问题。
定制流程
按需定制贴合您的需求
联系我们
取得联系，了解产品，沟通需求
明确需求
与我们的团队确认规格细节
获取报价
我们提供报价与方案
下单
确认订单与付款
生产
生产制造与品质检测
发货
打包并发出货物
签收
确认签收并反馈
常见问题
这款产品有免费样品吗？
有 —— 工程评估用免费样品，合理数量内提供，2–3 个工作日内发货。通过本页询价表单或点击上方“申请样品”按钮提交。通常含 5–10 件样品和印刷版数据手册。
最低起订量是多少？
标准最低起订量 1,000 件。大功率产品系列（电阻柜、大型铝壳）可降低或按单生产。预测年用量可签年度合同享更优价格 —— 请在询价阶段告知预计年用量。
质保期是多久？
自发货之日起 12 个月标准质保，覆盖在规定工作条件下（额定功率内、环境温度 ≤70°C、按数据手册安装）的材料与工艺缺陷。定制及高可靠性版本可在合同中约定更长质保期。
支持哪些付款方式？
电汇 (T/T) 最常用：新客户预付 30%、发货前付 70%；老客户可月结 30/60 天。订单超过 5 万美元支持信用证 (L/C 即期或承兑)。1,000 美元以下样品订单可用 PayPal。
可以按定制尺寸或阻值订购此款产品吗？
可以。在平台范围内的定制阻值无额外费用（订单中注明即可）。定制尺寸、安装孔位、端接或非标封装可能产生一次性开模费（订单超过 5,000 件通常免）。详见定制服务页或通过询价表单提交图纸。
如何获取数据手册或 3D 模型？
发邮件至 info@resistor-factory.cn 注明型号 —— 通常 1 个工作日内回复 PDF 数据手册（英文）和 STEP/IGES 三维模型（如有）。标准产品免费、无需 NDA。定制版本的模型在设计评审会议后交付。
