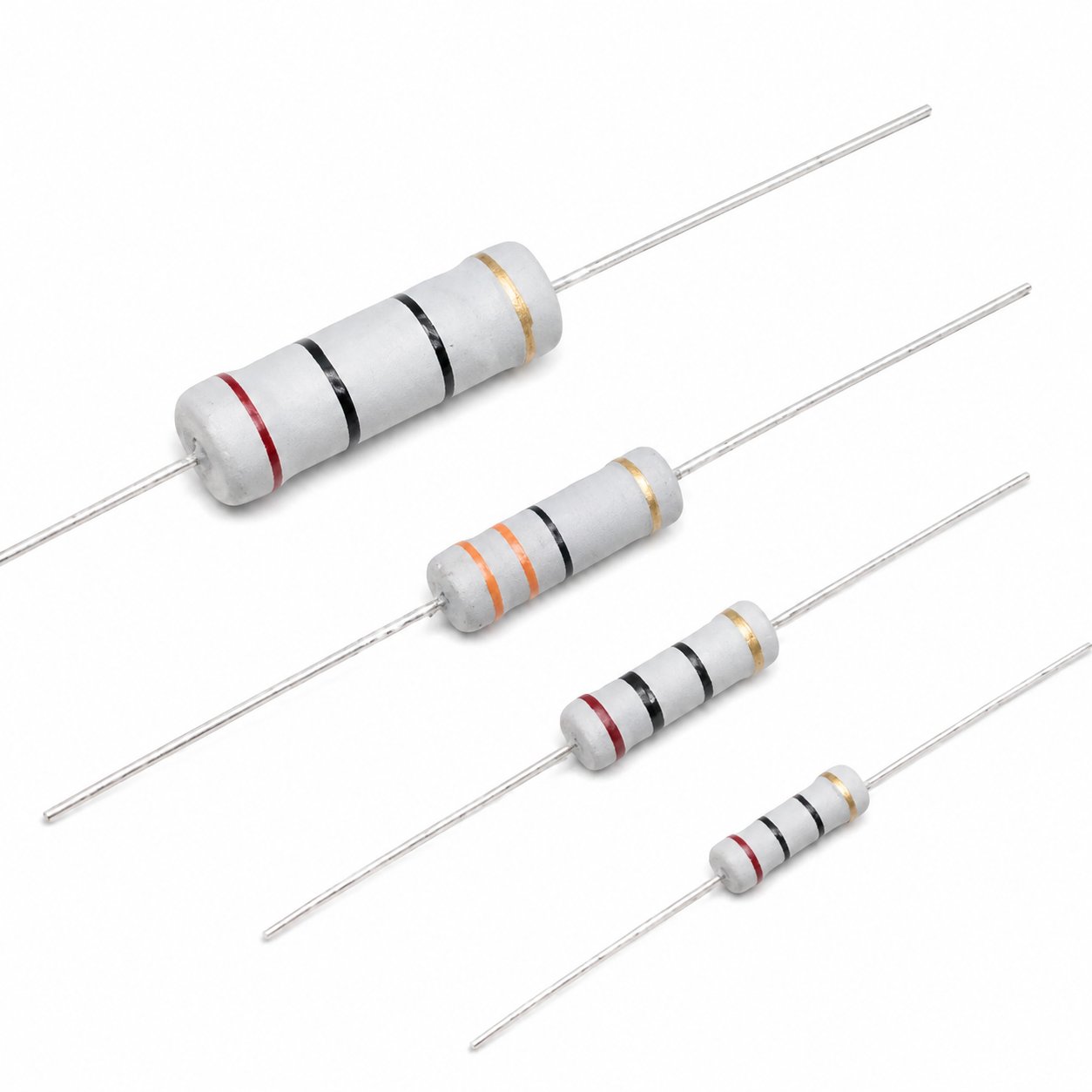

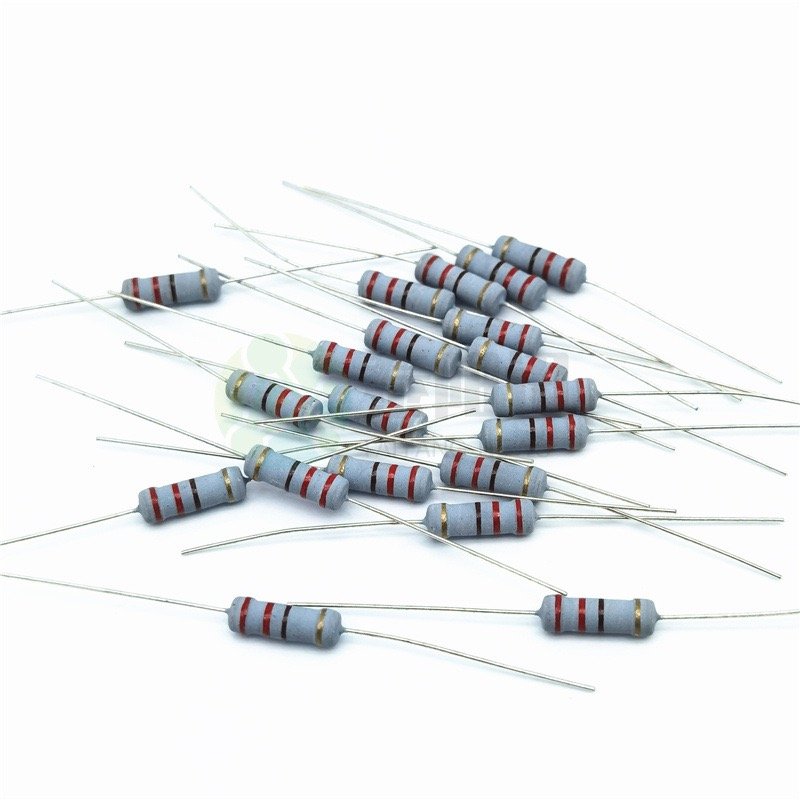

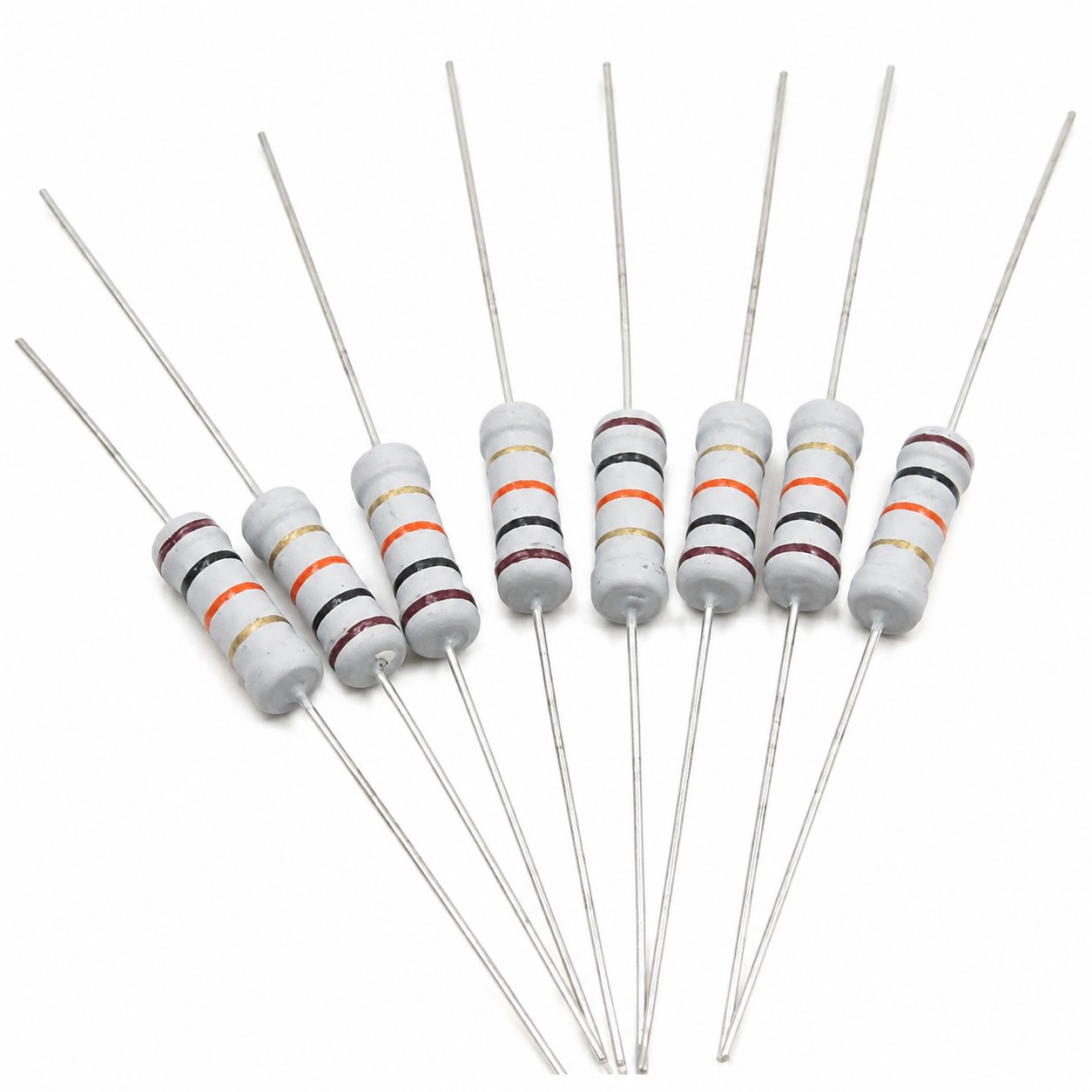

Oxide Film Resistor (4-Band)
氧化膜保险丝电阻
抗冲击能力强 · 保护可靠 · 性能稳定
产品名称
氧化膜电阻 / 4 色环碳膜电阻
功率范围
1W / 2W / 3W / 5W（共 4 档功率）
阻值范围
0.1Ω ~ 10MΩ（覆盖 E24 / E48 / E96 标值系列）
阻值精度
±5%（4 色环标准）
色环
4 色环色码（前 2 环为有效数字 · 第 3 环为乘数 · 第 4 环为精度）
外形封装
圆柱形 · 轴向引线
工作温度
-55℃ ~ +155℃（70°C 以上降额）
包装方式
散装 / 编带卷盘
适用标准
GB/T 5729 / IEC 115-1
典型应用
上拉电路 / 限流分压 / 偏置电路 / 仪器仪表 / 家电控制
✅ 工厂直供✅ 48 小时内免费送样✅ 按图定制✅ 12 个月质保
产品亮点
工厂直供 · 氧化膜保险丝电阻
抗冲击能力强 · 保护可靠 · 性能稳定
4 色环色码 · ±5%
4 色环色码 · ±5% 精度 — 1W ~ 5W 全功率覆盖
4 色环色码，精度 ±5% — 1W 至 5W 全功率覆盖，适合各种应用场合。
多行业应用
广泛应用于家电 / 仪器 / 工控
广泛应用于家电、仪器仪表与工业控制 — 通用性强且高性价比的保护方案。
through-holecolor-coderesistance table
STANDARD RESISTANCE VALUES
| Ω | Ω | Ω | Ω | KΩ | KΩ | KΩ | MΩ |
|---|---|---|---|---|---|---|---|
| 0.1 | 1 | 10 | 100 | 1K | 10K | 100K | 1M |
| 0.12 | 1.1 | 11 | 110 | 1.1K | 11K | 110K | 1.1M |
| 0.13 | 1.2 | 12 | 120 | 1.2K | 12K | 120K | 1.2M |
| 0.15 | 1.3 | 13 | 130 | 1.3K | 13K | 130K | 1.3M |
| 0.16 | 1.5 | 15 | 150 | 1.5K | 15K | 150K | 1.5M |
| 0.18 | 1.6 | 16 | 160 | 1.6K | 16K | 160K | 1.6M |
| 0.2 | 1.8 | 18 | 180 | 1.8K | 18K | 180K | 1.8M |
| 0.22 | 2 | 20 | 200 | 2K | 20K | 200K | 2M |
| 0.24 | 2.2 | 22 | 220 | 2.2K | 22K | 220K | 2.2M |
| 0.27 | 2.4 | 24 | 240 | 2.4K | 24K | 240K | 2.4M |
| 0.3 | 2.7 | 27 | 270 | 2.7K | 27K | 270K | 2.7M |
| 0.33 | 3 | 30 | 300 | 3K | 30K | 300K | 3M |
| 0.36 | 3.3 | 33 | 330 | 3.3K | 33K | 330K | 3.3M |
| 0.39 | 3.6 | 36 | 360 | 3.6K | 36K | 360K | 3.6M |
| 0.43 | 3.9 | 39 | 390 | 3.9K | 39K | 390K | 3.9M |
| 0.47 | 4.3 | 43 | 430 | 4.3K | 43K | 430K | 4.3M |
| 0.5 | 4.7 | 47 | 470 | 4.7K | 47K | 470K | 4.7M |
| 0.56 | 5.1 | 51 | 510 | 5.1K | 51K | 510K | 5.1M |
| 0.62 | 5.6 | 56 | 560 | 5.6K | 56K | 560K | 5.6M |
| 0.68 | 6.2 | 62 | 620 | 6.2K | 62K | 620K | 6.2M |
| 0.75 | 6.8 | 68 | 680 | 6.8K | 68K | 680K | 6.8M |
| 0.82 | 7.5 | 75 | 750 | 7.5K | 75K | 750K | 7.5M |
| 0.91 | 8.2 | 82 | 820 | 8.2K | 82K | 820K | 8.2M |
| 0 | 9.1 | 91 | 910 | 9.1K | 91K | 910K | 9.1M |
Rated Power Derating Curve
Rated Power Derating Curve
电气特性
测试方法与条件
| Test Item | Performance Requirement Specifications | Test Method |
|---|---|---|
| Temperature Cycle | ΔR ≤ ±(2%R + 0.05Ω) | IEC 115-1 §4.19 |
| Short Time Overload | ΔR ≤ ±(2%R + 0.05Ω) | IEC 115-1 §4.13 |
| Dielectric Withstanding Voltage | No breakdown or flashover | IEC 115-1 §4.7 |
| Insulation Resistance | > 100MΩ | IEC 115-1 §4.6 |
| Resistance to Soldering Heat | ΔR ≤ ±(2%R + 0.05Ω) | IEC 115-1 §4.18 |
| Weather Cycle | ΔR ≤ ±(5%R + 0.1Ω) | IEC 115-1 §4.23 |
| Load Life | ΔR ≤ ±(5%R + 0.1Ω) | IEC 115-1 §4.25.2 |
值得信赖的制造商 · 四大核心优势
⚡
48 小时免费样品
标准品免费样品，2 个工作日内发货。
🛠️
按图定制
按图纸与规格定制，工程师 24 小时内响应。
$
批量优惠
工厂直供大批量交付，厂家直接报价。
🤝
售后无忧
整机 12 个月质保，专属团队处理技术问题。
定制流程
按需定制贴合您的需求
联系我们
取得联系，了解产品，沟通需求
明确需求
与我们的团队确认规格细节
获取报价
我们提供报价与方案
下单
确认订单与付款
生产
生产制造与品质检测
发货
打包并发出货物
签收
确认签收并反馈
常见问题
这款产品有免费样品吗？
有 —— 工程评估用免费样品，合理数量内提供，2–3 个工作日内发货。通过本页询价表单或点击上方“申请样品”按钮提交。通常含 5–10 件样品和印刷版数据手册。
最低起订量是多少？
标准最低起订量 1,000 件。大功率产品系列（电阻柜、大型铝壳）可降低或按单生产。预测年用量可签年度合同享更优价格 —— 请在询价阶段告知预计年用量。
质保期是多久？
自发货之日起 12 个月标准质保，覆盖在规定工作条件下（额定功率内、环境温度 ≤70°C、按数据手册安装）的材料与工艺缺陷。定制及高可靠性版本可在合同中约定更长质保期。
支持哪些付款方式？
电汇 (T/T) 最常用：新客户预付 30%、发货前付 70%；老客户可月结 30/60 天。订单超过 5 万美元支持信用证 (L/C 即期或承兑)。1,000 美元以下样品订单可用 PayPal。
可以按定制尺寸或阻值订购此款产品吗？
可以。在平台范围内的定制阻值无额外费用（订单中注明即可）。定制尺寸、安装孔位、端接或非标封装可能产生一次性开模费（订单超过 5,000 件通常免）。详见定制服务页或通过询价表单提交图纸。
如何获取数据手册或 3D 模型？
发邮件至 info@resistor-factory.cn 注明型号 —— 通常 1 个工作日内回复 PDF 数据手册（英文）和 STEP/IGES 三维模型（如有）。标准产品免费、无需 NDA。定制版本的模型在设计评审会议后交付。
