Metal Film Resistor (Color-Band Precision)
金属膜保险丝电阻
保护与限流一体 · 动作精准 · 性能可靠
产品名称
金属膜电阻（5 色环精密型）
功率范围
1/8W ~ 5W（7 档功率：1/8W / 1/4W / 1/2W / 1W / 2W / 3W / 5W）
阻值精度
1%（标准）/ 可定制 ±0.5% / ±2% / ±5%
色环
5 色环（精密型）
外形封装
圆柱形 · 轴向引线
工作温度
-55℃ ~ +155℃（70°C 以上降额）
包装方式
散装 / 编带卷盘
适用标准
GB/T 5729-94 / IEC 115-1
服务承诺
工厂直供 · BOM 选型 · 系列齐全 · 定制加工 · 免费样品
典型应用
仪器仪表 / 测试电路 / 精密分压 / 信号采样
✅ 工厂直供✅ 48 小时内免费送样✅ 按图定制✅ 12 个月质保
产品亮点
工厂直供 · 金属膜保险丝电阻
保护与限流一体 · 动作精准 · 性能可靠

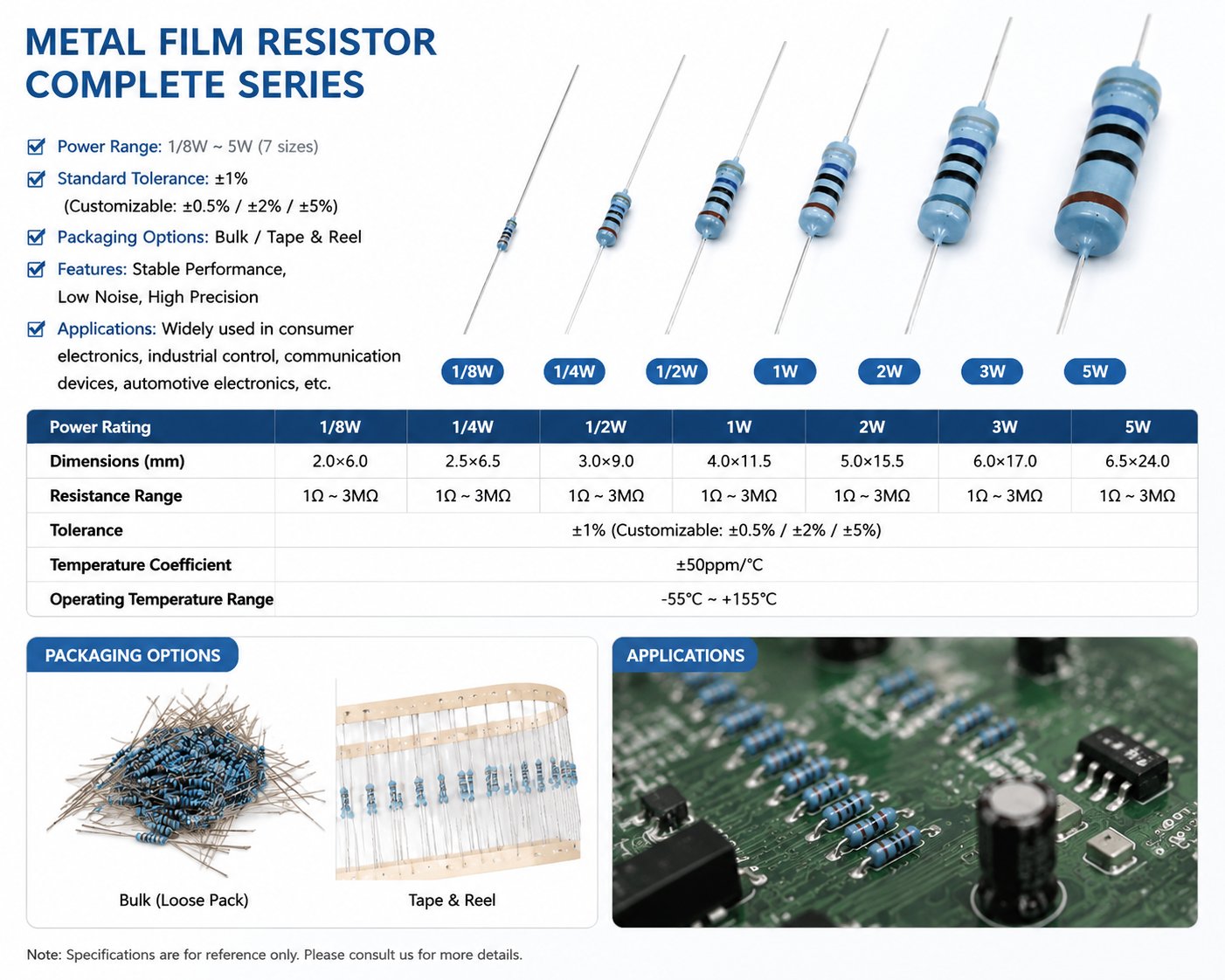

功率范围全覆盖
全规格齐备 — 1/8W ~ 5W 共 7 档功率
全规格齐备 — 1/8W 至 5W 共 7 档功率（1/8W / 1/4W / 1/2W / 1W / 2W / 3W / 5W），覆盖几乎所有应用。

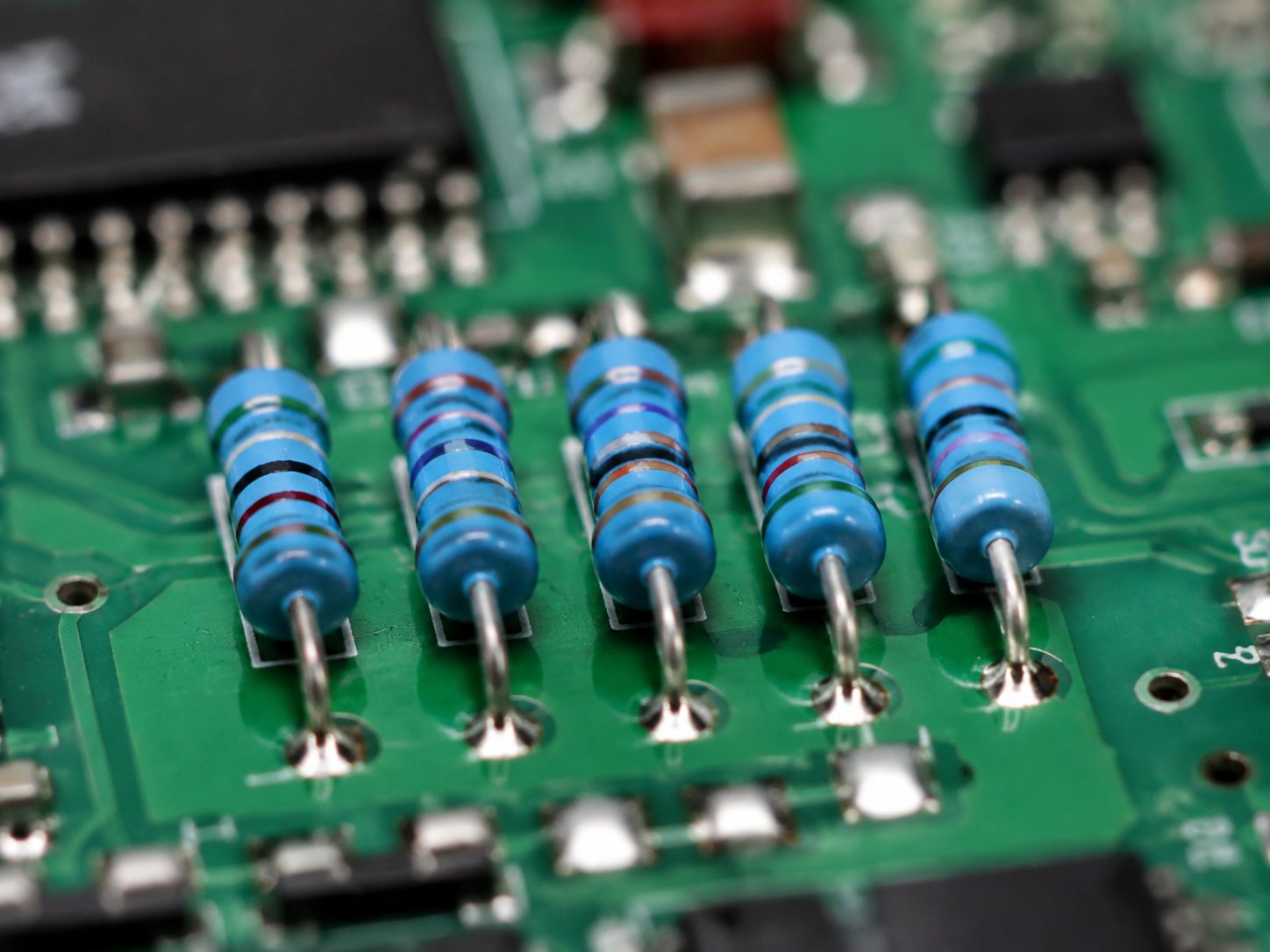

5 色环精度 · 宽温域
5 色环精密结构 · 工作温度 -55℃ ~ +155℃
5 色环精密结构，精度 ±1%；工作温度 -55℃ 至 +155℃ — 适用于严苛电路。
外形尺寸
外形尺寸 (mm)
| Power | L (mm) | ΦD (mm) | H (mm) | Φd (mm) |
|---|---|---|---|---|
| 1/8W | 3.4 ± 0.3 | 1.9 ± 0.2 | 28 ± 2.0 | 0.5 ± 0.05 |
| 1/4W | 6.3 ± 0.5 | 2.4 ± 0.2 | 28 ± 2.0 | 0.6 ± 0.05 |
| 1/2W | 9.0 ± 0.5 | 3.3 ± 0.3 | 26 ± 2.0 | 0.6 ± 0.05 |
| 1W | 11.5 ± 1 | 4.5 ± 0.5 | 35 ± 2.0 | 0.8 ± 0.05 |
| 2W | 15.5 ± 1 | 5.0 ± 0.5 | 33 ± 2.0 | 0.8 ± 0.05 |
| 3W | 17.5 ± 1 | 6.0 ± 0.5 | 35 ± 2.0 | 0.8 ± 0.05 |
| 5W | 24.5 ± 1 | 8.5 ± 0.5 | 38 ± 2.0 | 0.8 ± 0.05 |
Rated Power Derating Curve
Rated Power Derating Curve
电气特性
测试方法与条件
| Test Item | Performance Requirement Specifications | Test Method |
|---|---|---|
| Temperature Cycle | ΔR ≤ ±(0.5%R + 0.05Ω) | IEC 115-1 §4.19 |
| Short Time Overload | ΔR ≤ ±(0.5%R + 0.05Ω) | IEC 115-1 §4.13 |
| Dielectric Withstanding Voltage | No breakdown or flashover | IEC 115-1 §4.7 |
| Insulation Resistance | > 100MΩ | IEC 115-1 §4.6 |
| Resistance to Soldering Heat | ΔR ≤ ±(0.5%R + 0.05Ω) | IEC 115-1 §4.18 |
| Weather Cycle | ΔR ≤ ±(2%R + 0.1Ω) | IEC 115-1 §4.23 |
| Load Life | ΔR ≤ ±(2%R + 0.1Ω) | IEC 115-1 §4.25.2 |
值得信赖的制造商 · 四大核心优势
⚡
48 小时免费样品
标准品免费样品，2 个工作日内发货。
🛠️
按图定制
按图纸与规格定制，工程师 24 小时内响应。
$
批量优惠
工厂直供大批量交付，厂家直接报价。
🤝
售后无忧
整机 12 个月质保，专属团队处理技术问题。
定制流程
按需定制贴合您的需求
联系我们
取得联系，了解产品，沟通需求
明确需求
与我们的团队确认规格细节
获取报价
我们提供报价与方案
下单
确认订单与付款
生产
生产制造与品质检测
发货
打包并发出货物
签收
确认签收并反馈
常见问题
这款产品有免费样品吗？
有 —— 工程评估用免费样品，合理数量内提供，2–3 个工作日内发货。通过本页询价表单或点击上方“申请样品”按钮提交。通常含 5–10 件样品和印刷版数据手册。
最低起订量是多少？
标准最低起订量 1,000 件。大功率产品系列（电阻柜、大型铝壳）可降低或按单生产。预测年用量可签年度合同享更优价格 —— 请在询价阶段告知预计年用量。
质保期是多久？
自发货之日起 12 个月标准质保，覆盖在规定工作条件下（额定功率内、环境温度 ≤70°C、按数据手册安装）的材料与工艺缺陷。定制及高可靠性版本可在合同中约定更长质保期。
支持哪些付款方式？
电汇 (T/T) 最常用：新客户预付 30%、发货前付 70%；老客户可月结 30/60 天。订单超过 5 万美元支持信用证 (L/C 即期或承兑)。1,000 美元以下样品订单可用 PayPal。
可以按定制尺寸或阻值订购此款产品吗？
可以。在平台范围内的定制阻值无额外费用（订单中注明即可）。定制尺寸、安装孔位、端接或非标封装可能产生一次性开模费（订单超过 5,000 件通常免）。详见定制服务页或通过询价表单提交图纸。
如何获取数据手册或 3D 模型？
发邮件至 info@resistor-factory.cn 注明型号 —— 通常 1 个工作日内回复 PDF 数据手册（英文）和 STEP/IGES 三维模型（如有）。标准产品免费、无需 NDA。定制版本的模型在设计评审会议后交付。
申请样品
申请样品
标准样品在合理数量内免费提供（2–3 个工作日内寄出）。定制样品 2–4 周内交付。请通过右侧表单告知我们：
- 公司及联系方式
- 目标型号或关键参数（功率 / 阻值 / 封装）
- 应用场景及预计年用量
- 收货地址及期望交付日期
📧 您也可以直接发邮件至 info@resistor-factory.cn / 13650089870
