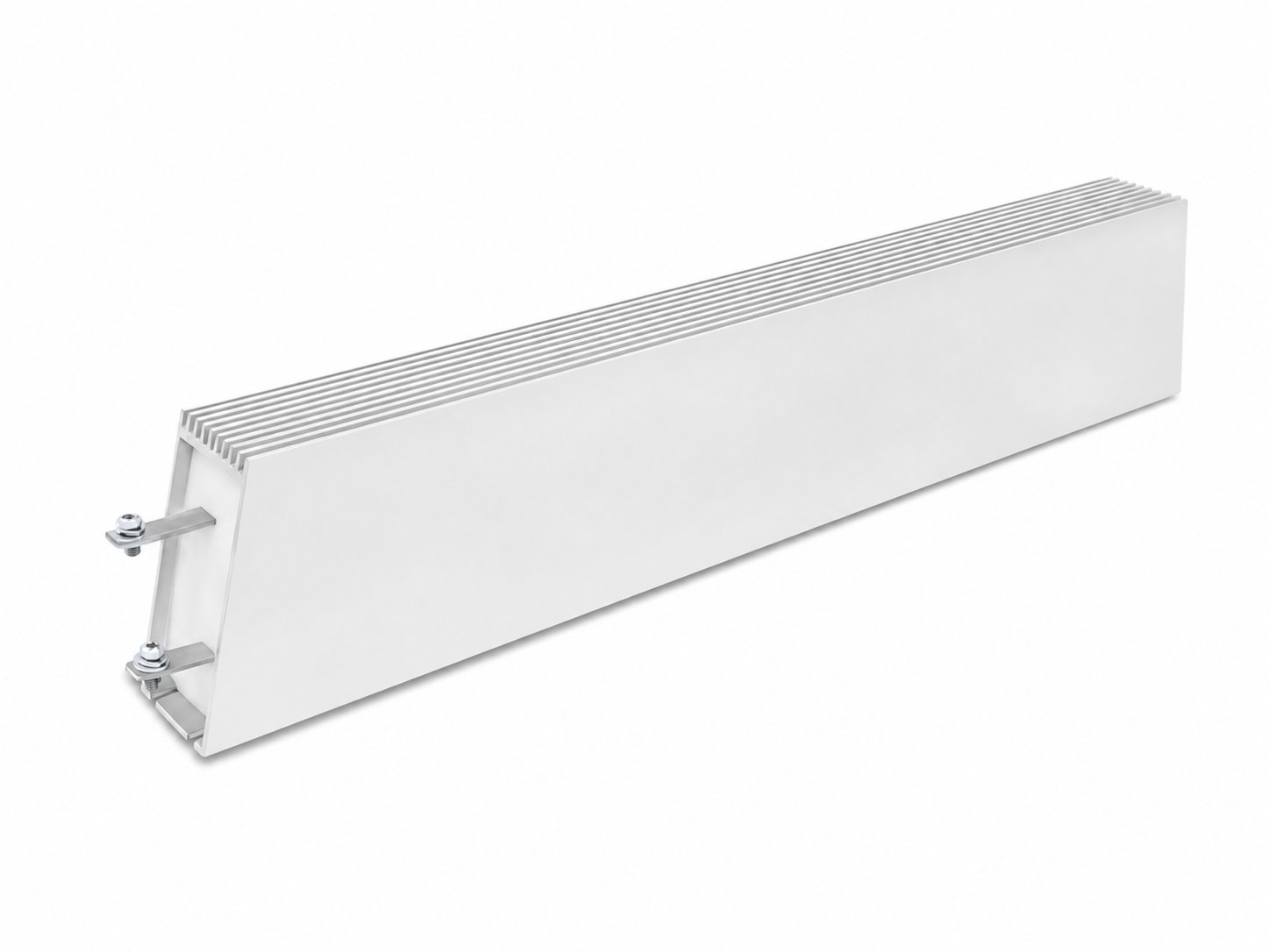

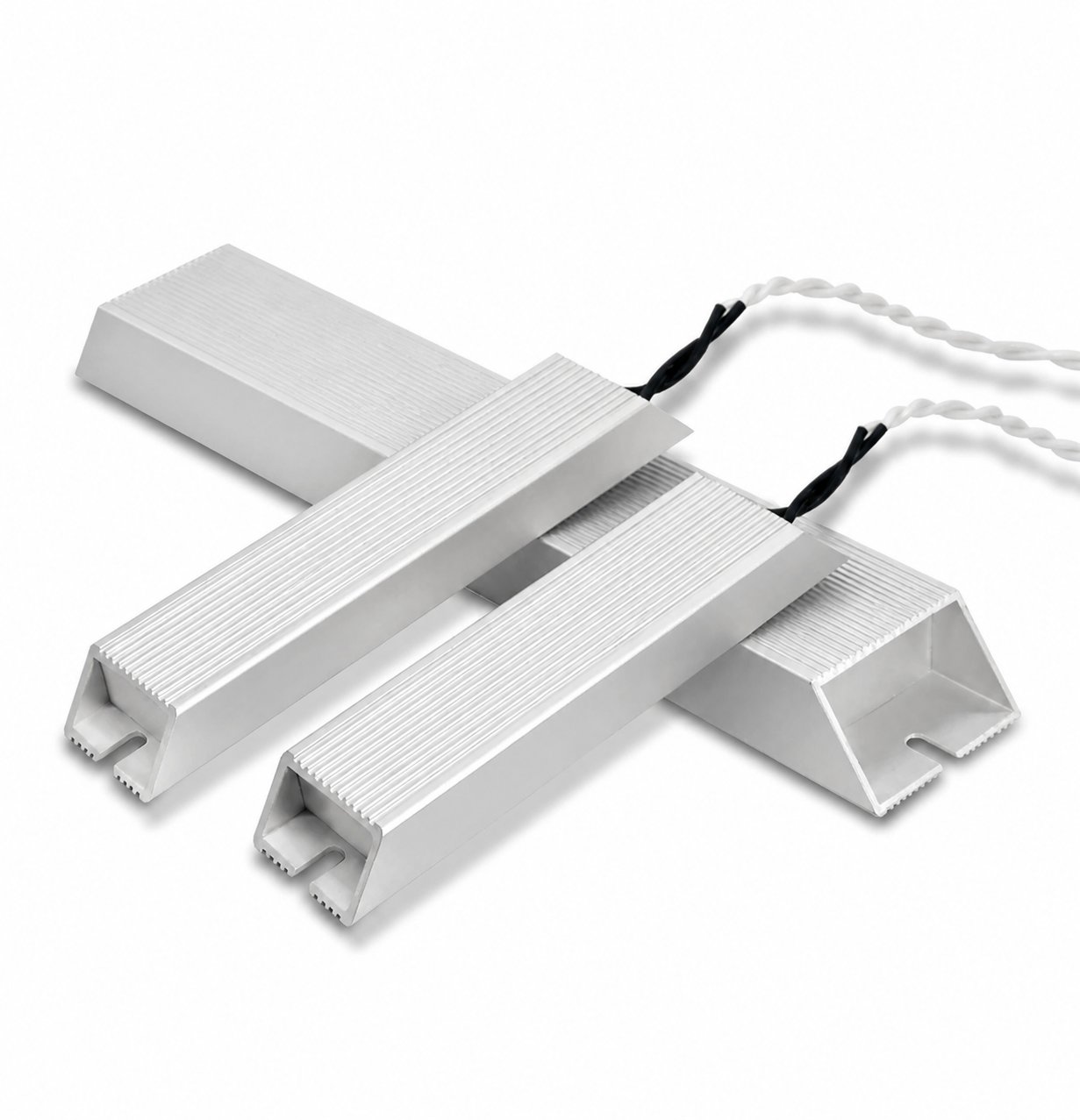

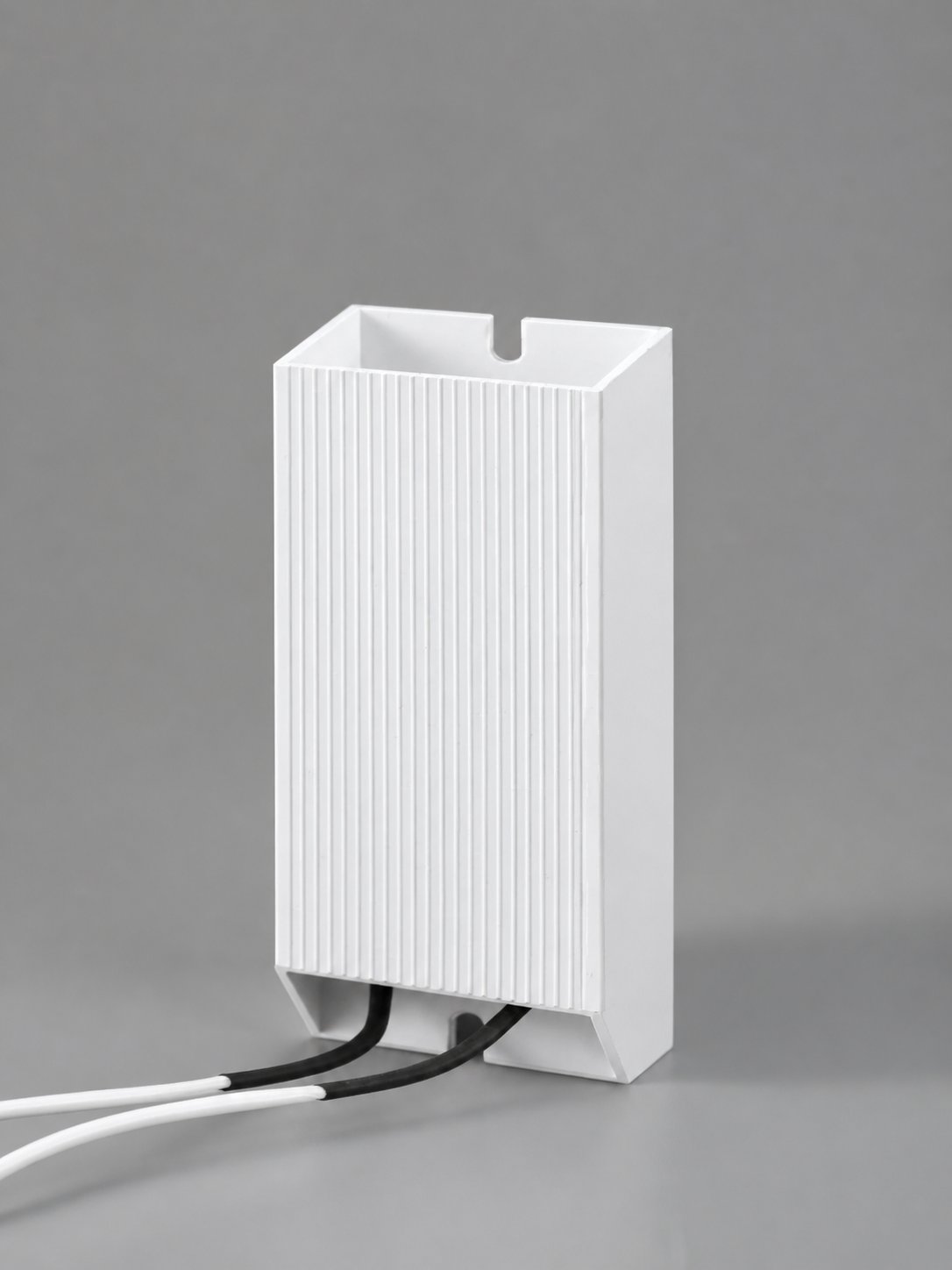

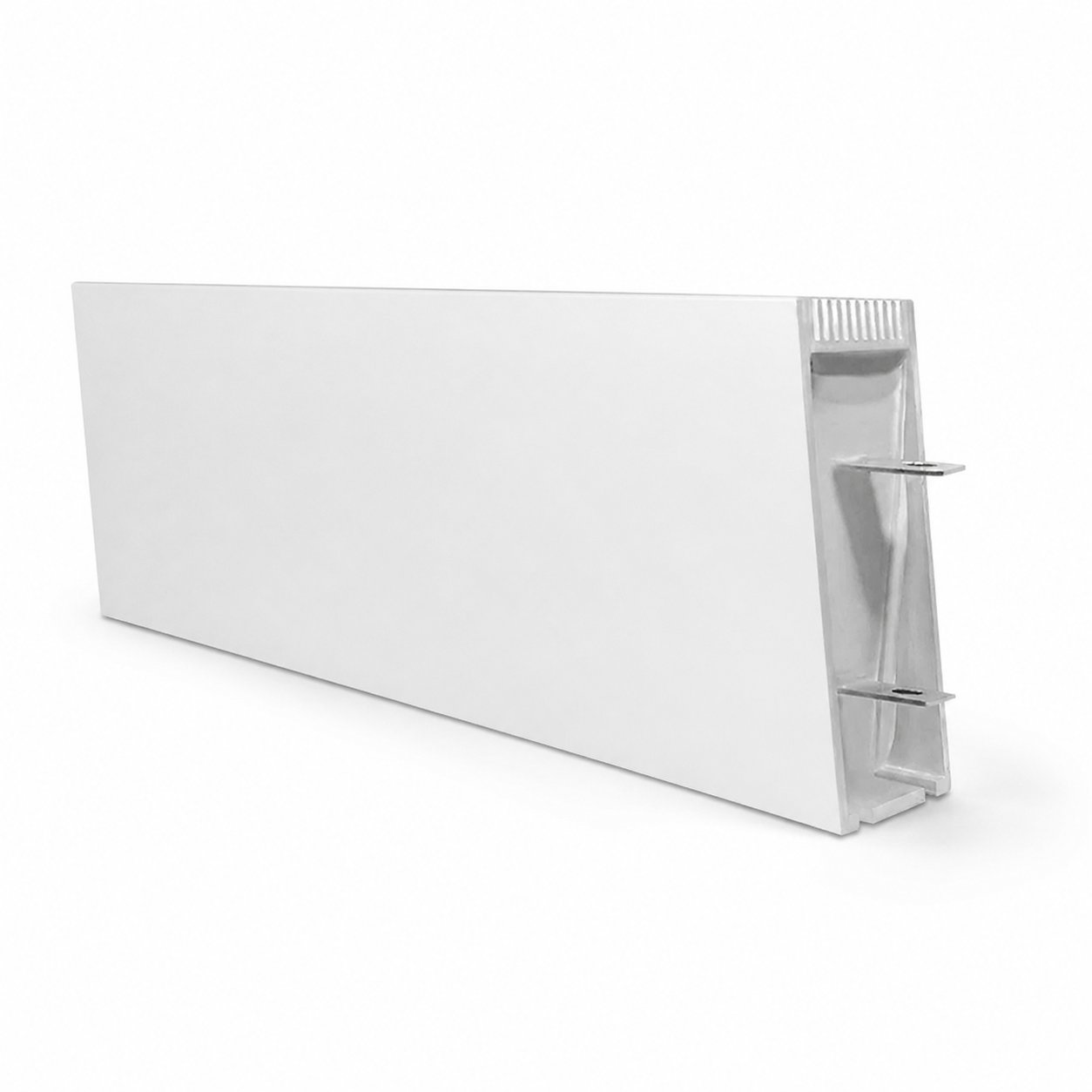

Vertical Aluminum-Housed Brake Resistor
立式铝壳电阻（铝壳制动电阻）
适用于变频器 / 制动场景 · 耐高温 · 寿命长 · 安装便捷 · 绝缘性能优异
功率范围
60W ~ 10,000W
阻值范围
1Ω ~ 100KΩ
电压范围
0.5kV ~ 2kV
耐压
AC 2.5kV ~ 4kV / 1 分钟 50Hz
防护等级 (IP)
IP33 ~ IP54
工作环境
-55°C ~ +375°C · 适用于严苛工况环境
外形封装
外壳固定安装 · 高温引出线
应用领域
电梯 · 港口机械 · 轧机 · 起重机 · 发电机 · 变频器制动与负载
✅ 工厂直供✅ 48 小时内免费送样✅ 按图定制✅ 12 个月质保
产品亮点

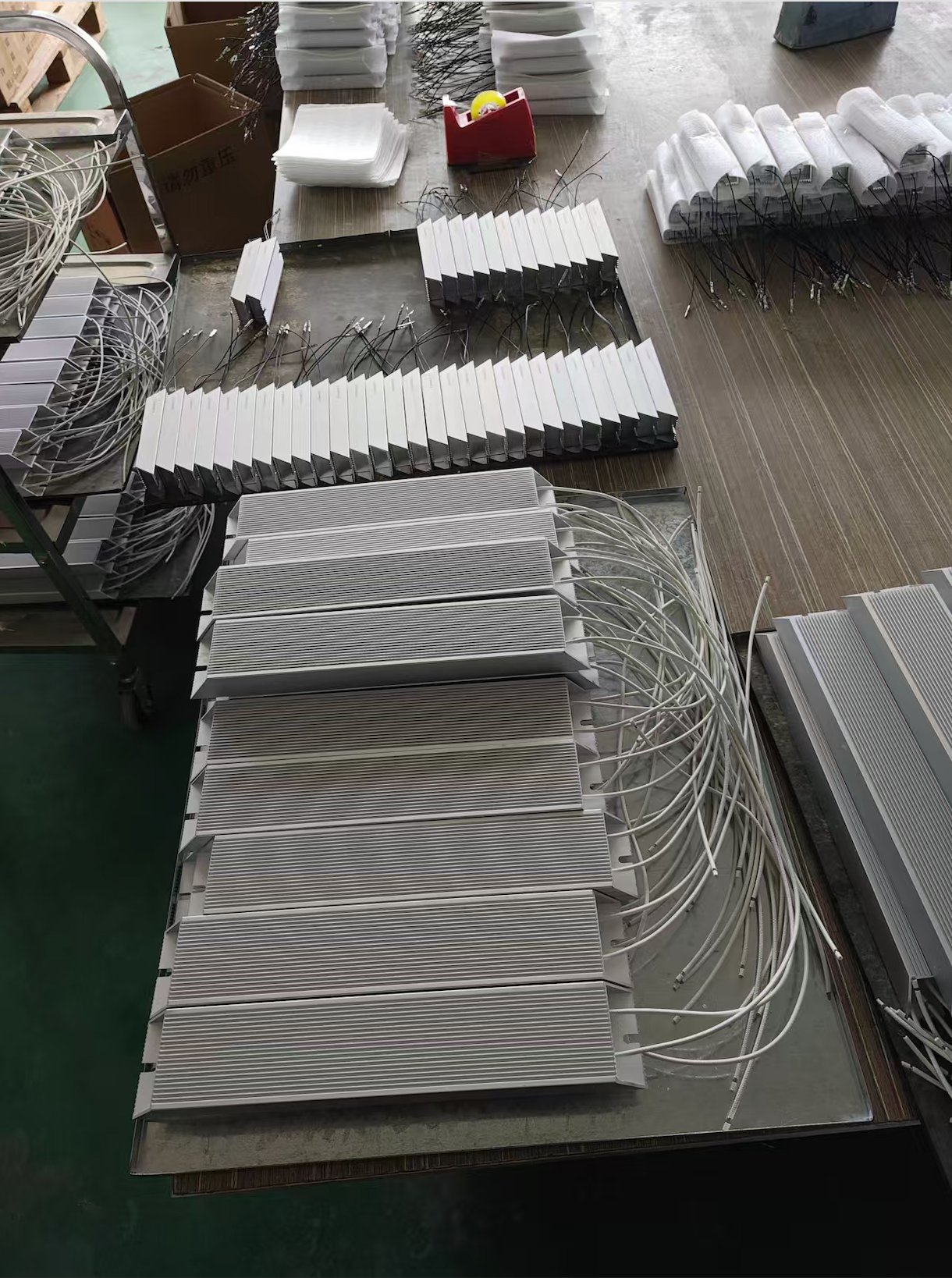

工厂直供 · 铝壳制动电阻
适用于变频器 / 制动场景 · 耐高温 · 寿命长 · 安装便捷 · 绝缘性能优异

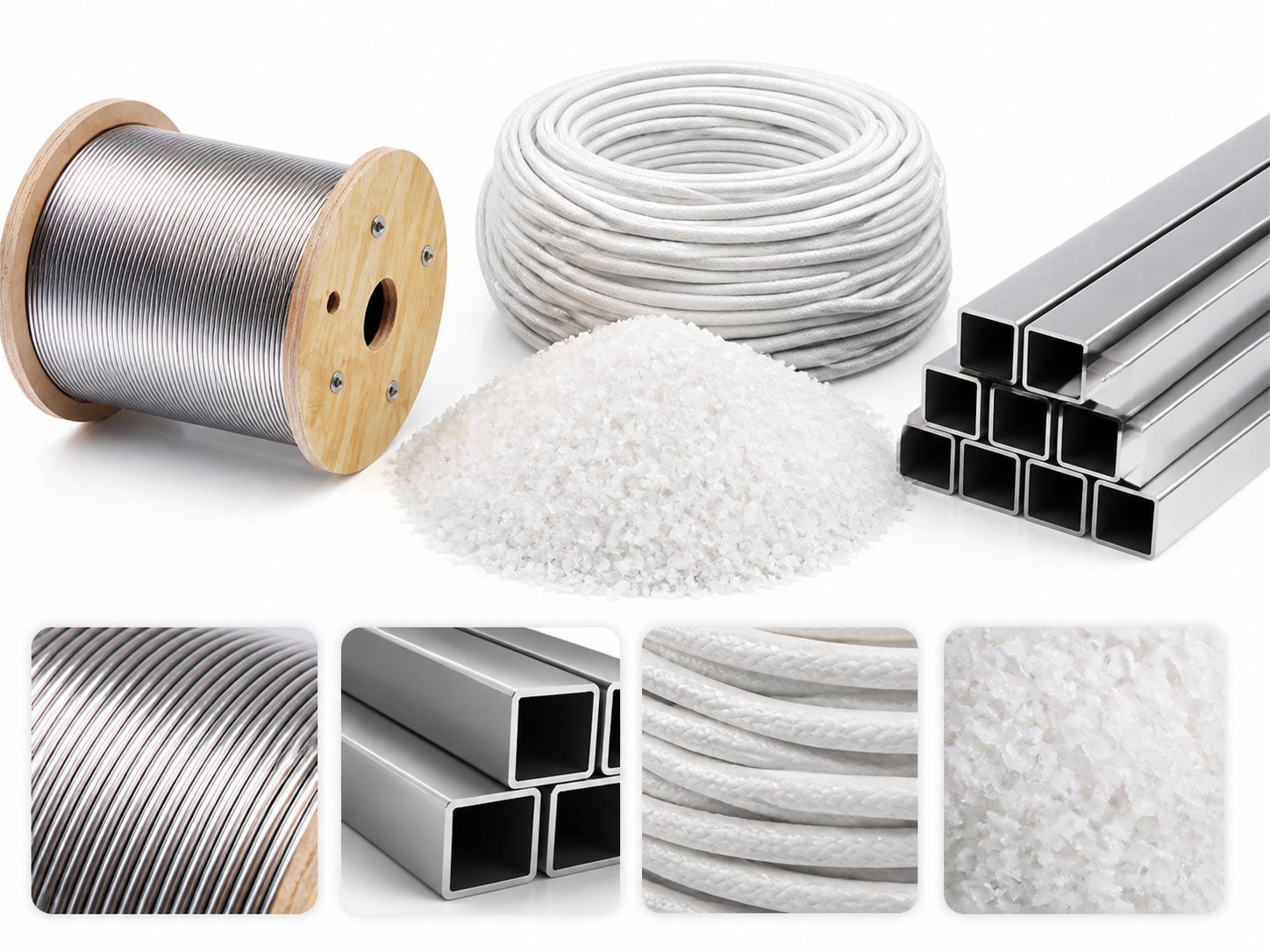

选材考究
细节用心打造
选用优质阳极氧化铝合金外壳，配合精密绕制的合金线；从选材到组装的每一处细节都严格把控，确保整个生命周期性能稳定。
散热性能更优
槽道结构提升散热效率

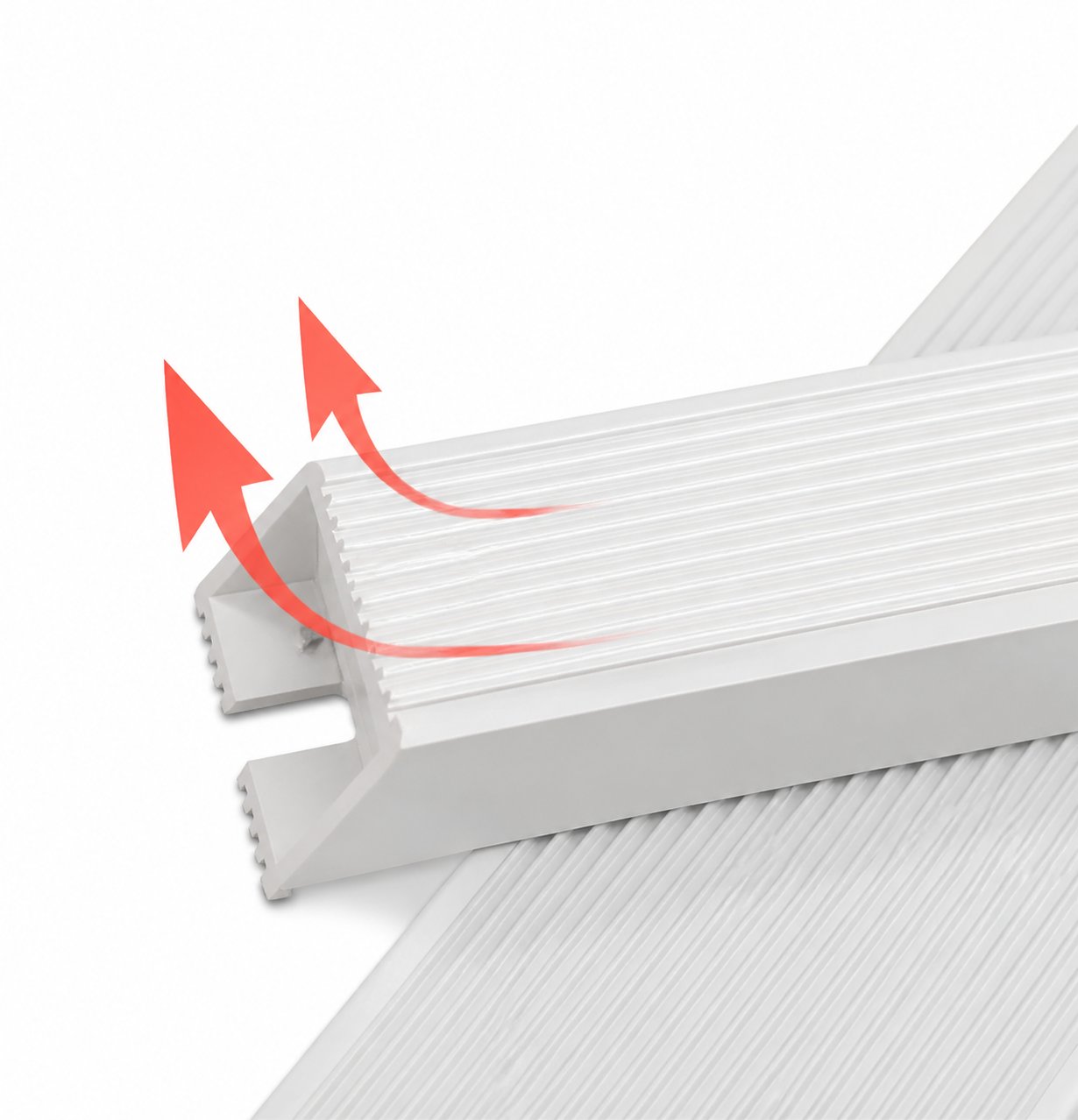

槽道结构增大表面积、改善对流，热量迅速散出 — 适用于变频器制动等需长时间承受热负荷的高功率场景。
外形尺寸
外形尺寸 (mm)

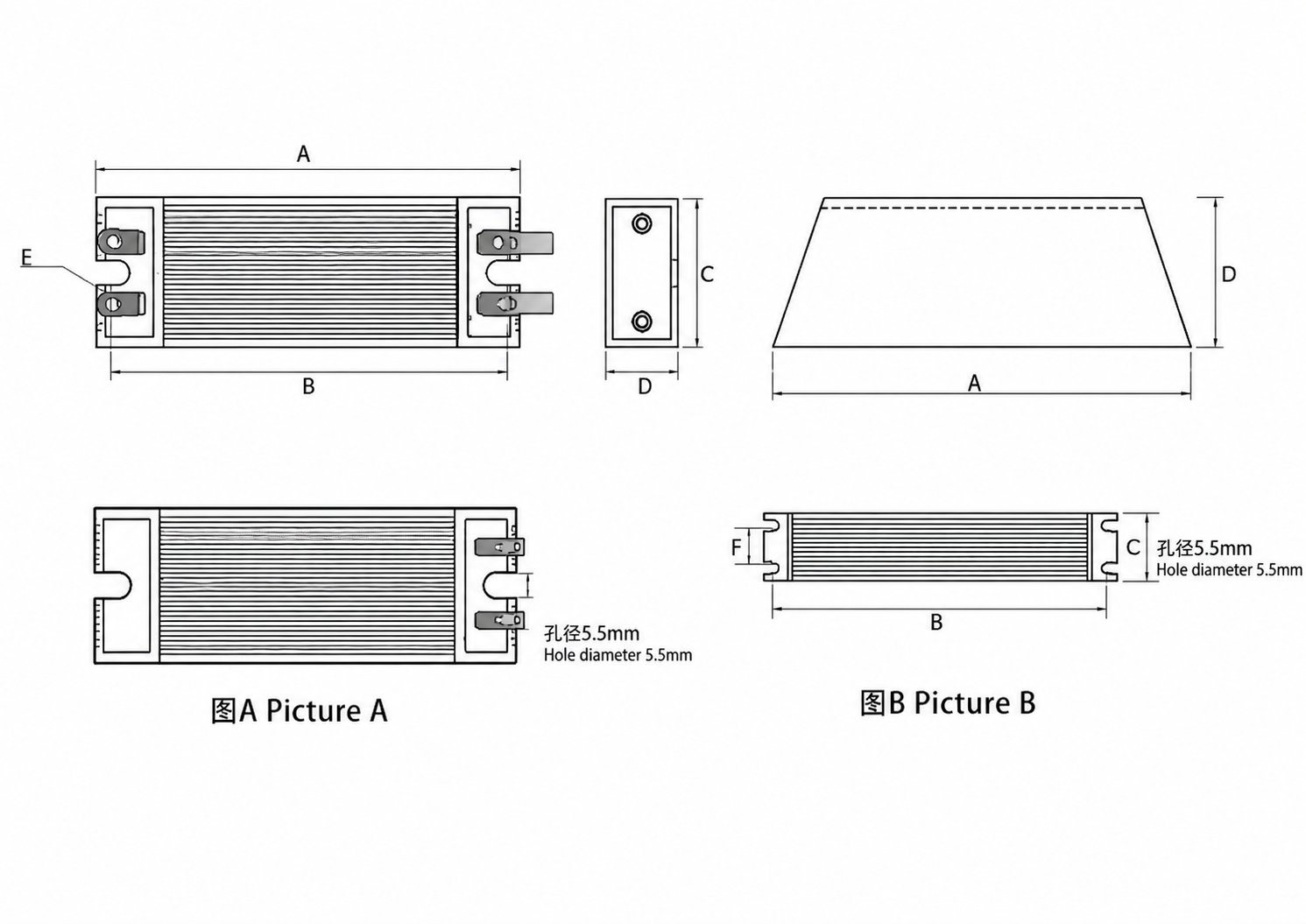

Fig.A: Standard (80W ~ 1500W small) · Fig.B: High-power (1500W large ~ 5000W) · Hole Ø 5.5 mm
| Power (W) | Outline Drawing | A (Length) | B (Hole Spacing) | C (Width) | D (Height) | Wire Gauge (mm) | Lead Length (mm) | Mounting Hole (mm) |
|---|---|---|---|---|---|---|---|---|
| 80W | Fig.A | 115 | 105 | 40 | 20 | 1.5 | 300 | 5.5 |
| 100W (small) | Fig.A | 115 | 105 | 40 | 20 | 1.5 | 300 | 5.5 |
| 100W (Large) | Fig.A | 165 | 150 | 40 | 20 | 1.5 | 300 | 5.5 |
| 150W | Fig.A | 185 | 175 | 40 | 20 | 1.5 | 300 | 5.5 |
| 200W | Fig.A | 165 | 154 | 60 | 30 | 2 | 300 | 5.5 |
| 300W | Fig.A | 215 | 205 | 60 | 30 | 2 | 300 | 5.5 |
| 400W (small) | Fig.A | 245 | 235 | 60 | 30 | 2 | 300 | 5.5 |
| 400W (Large) | Fig.A | 265 | 254 | 60 | 30 | 2 | 300 | 5.5 |
| 500W (small) | Fig.A | 245 | 235 | 60 | 30 | 2 | 300 | 5.5 |
| 500W (Large) | Fig.A | 330 | 317 | 60 | 30 | 2 | 300 | 5.5 |
| 800W (small) | Fig.A | 330 | 317 | 60 | 30 | 2 | 300 | 5.5 |
| 800W (Large) | Fig.A | 400 | 388 | 60 | 30 | 2 | 300 | 5.5 |
| 1000W (small) | Fig.A | 330 | 317 | 60 | 30 | 2 | 300 | 5.5 |
| 1000W (medium) | Fig.A | 400 | 388 | 60 | 30 | 2 | 300 | 5.5 |
| 1000W (Large) | Fig.A | 400 | 384 | 50 | 107 | 4 | 500 | 5.5 |
| 1200W | Fig.A | 450 | 434 | 50 | 107 | 4 | 500 | 5.5 |
| 1500W (small) | Fig.A | 420 | 408 | 30 | 60 | 2 | 500 | 5.5 |
| 1500W (Large) | Fig.B | 485 | 469 | 50 | 107 | 4 | 500 | 5.5 |
| 2000W (small) | Fig.B | 450 | 434 | 50 | 107 | 4 | 500 | 5.5 |
| 2000W (Large) | Fig.B | 550 | 534 | 50 | 107 | 4 | 500 | 5.5 |
| 2500W | Fig.B | 550 | 534 | 50 | 107 | 4 | 500 | 5.5 |
| 3000W | Fig.B | 550 | 534 | 50 | 107 | 4 | 500 | 5.5 |
| 5000W | Fig.B | 550 | 534 | 50 | 107 | 4 | 500 | 5.5 |
Rated Power Derating Curve
Rated Power Derating Curve
电气特性
测试方法与条件
| Test Item | Test Condition | Performance |
|---|---|---|
| TCR Temperature Coefficient | Measure resistance at room temperature and at room temperature +100°C, then calculate resistance change per °C | ±300 ppm/℃ |
| Short Time Overload | Apply voltage corresponding to 10× rated power (√10PR) or maximum operating voltage (whichever is lower) for 5 seconds | ΔR ≤ ±(2%R0+0.05Ω) |
| Resistance to Soldering Heat | Dip in solder bath at 350±10°C for 2~3 seconds | ΔR ≤ ±(1%R0+0.05Ω) |
| Solderability | Dip in solder bath at 260±5°C for 2~3 seconds | Solder coverage ≥95% |
| Temperature Cycling | 30 min at -55°C → 10~15 min at +25°C → 30 min at +275°C, 5 cycles | ΔR ≤ ±(1%R0+0.05Ω) |
| Load Life in Humidity | 40±2°C and 90~95% RH chamber; apply rated or maximum operating voltage for 1000h (1.5h ON / 0.5h OFF) | ΔR ≤ ±(5%R0+0.05Ω) |
| Load Life in Heat | 70±2°C chamber; apply rated or maximum operating voltage for 1000h (1.5h ON / 0.5h OFF) | ΔR ≤ ±(5%R0+0.05Ω) |
| terminal Strength | Pull: 10N | ΔR ≤ ±(2%R0+0.1Ω) |
| Vibration | Frequency 10~55Hz, amplitude 0.75mm, 6 hours | ΔR ≤ ±(2%R0+0.1Ω) |
| Nonflammability | Apply 5×, 10×, 16× rated power AC load for 5 minutes | No visible flame |
