产品亮点
工厂直供 · RXPC 船型铝壳电阻

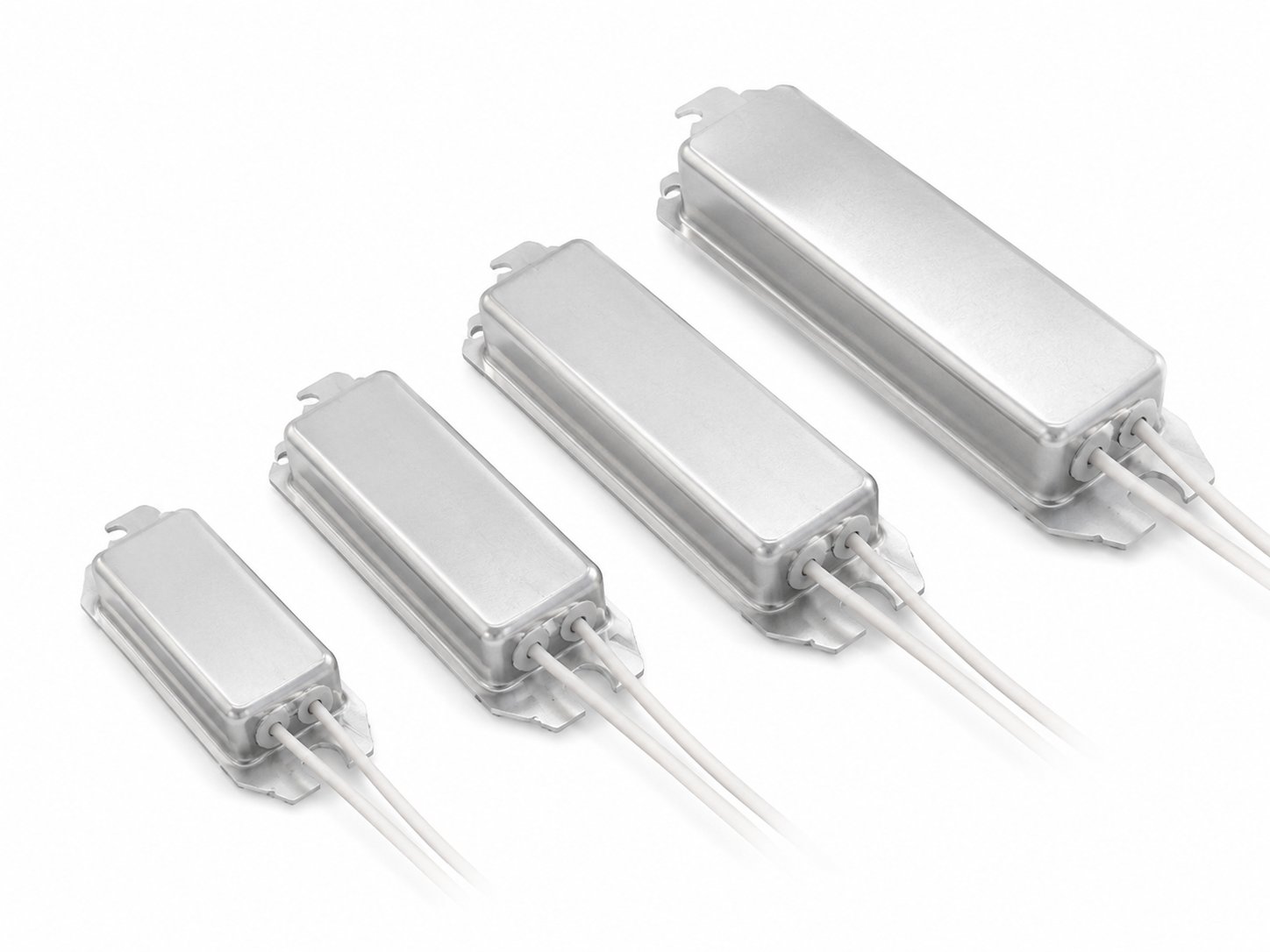

功率范围广 · 安装简便
宽功率范围且易安装
功率范围广、安装简便
功率范围广，覆盖 50W 到 500W 以上；得益于船型结构和侧装方式，可在控制柜内快速、稳固地完成安装。

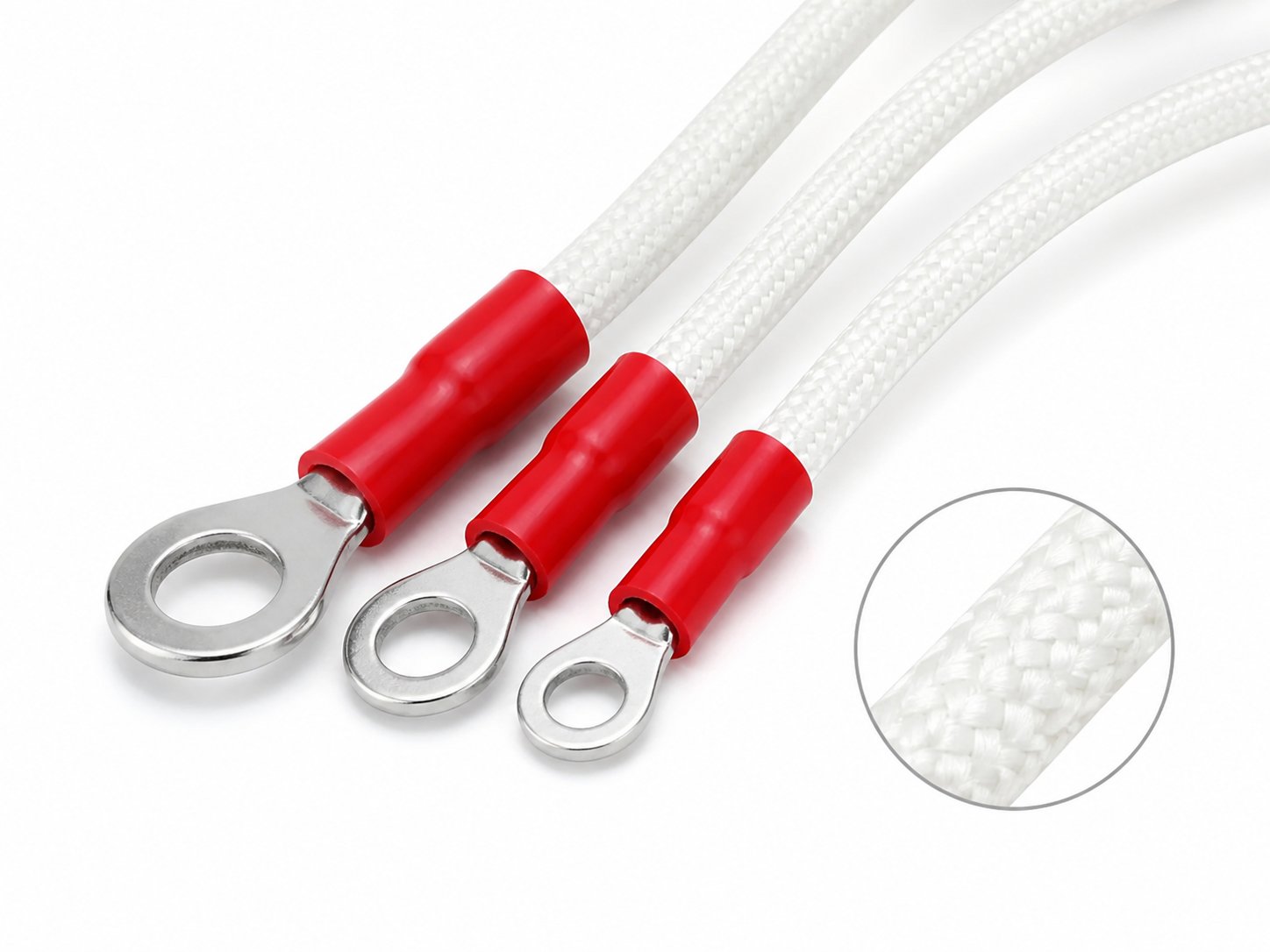

强化端子与引线
加强型端子 + 耐用编织引线
强化型 OT 工业端子搭配特氟龙编织引线 — 抗振、抗腐蚀，专为严苛工业环境而设计。
外形尺寸
外形尺寸 (mm)
| Model Type | Power (W) | Resistance Range (Ω) | Resistance Tolerance (%) | Withstand Voltage (V) | L | B | C | D | G | F | H |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RXPC | 40W | 1Ω-1KΩ | ±5(J) / ±10(K) | 1000 | 79 | 36 | 13 | 69 | 58 | 0.75 | 300 |
| RXPC | 60W | 1Ω-2KΩ | ±5(J) / ±10(K) | 1000 | 100 | 30 | 13 | 90 | 75 | 0.75 | 300 |
| RXPC | 80W / 100W | 1Ω-5KΩ | ±5(J) / ±10(K) | 1000 | 130 | 42 | 21 | 118 | 108 | 0.75 | 300 |
| RXPC | 200W | 1Ω-10KΩ | ±5(J) / ±10(K) | 1000 | 182 | 42 | 21 | 165 | 157 | 0.75 | 300 |
Derating Curve
Derating Curve
电气特性
测试方法与条件
| Test Items | Performance Requirement Requirements | Test Methods |
|---|---|---|
| Lead Strength terminal Tensile Strength | No mechanical damage | 20N · 30S |
| Fast Temperature Change | ΔR ≤ ±(2%R + 0.05Ω) | -55℃ 30min / 125℃ 30min · 5 cycles |
| Short-Time Overload | ΔR ≤ ±(1%R + 0.05Ω) | 10P_A · 5S |
| Constant Damp-Heat | ΔR ≤ ±(5%R + 0.05Ω) | 40±2℃ · RH 93±3% |
| Shock | ΔR ≤ ±(1%R + 0.05Ω) | 50g · 11ms · 18 cycles |
| Vibration | ΔR ≤ ±(1%R + 0.05Ω) | 10-1000Hz · 0.75mm · 200 m/s² |
| Insulation Withstand Voltage | No breakdown or flashover | V_AC · 1min |
| Endurance at Room Temperature | ΔR ≤ ±(5%R + 0.05Ω) | 40℃ · P_A · 1000h |
值得信赖的制造商 · 四大核心优势
⚡
48 小时免费样品
标准品免费样品，2 个工作日内发货。
🛠️
按图定制
按图纸与规格定制，工程师 24 小时内响应。
$
批量优惠
工厂直供大批量交付，厂家直接报价。
🤝
售后无忧
整机 12 个月质保，专属团队处理技术问题。
定制流程
按需定制贴合您的需求
联系我们
取得联系，了解产品，沟通需求
明确需求
与我们的团队确认规格细节
获取报价
我们提供报价与方案
下单
确认订单与付款
生产
生产制造与品质检测
发货
打包并发出货物
签收
确认签收并反馈
常见问题
这款产品有免费样品吗？
有 —— 工程评估用免费样品，合理数量内提供，2–3 个工作日内发货。通过本页询价表单或点击上方“申请样品”按钮提交。通常含 5–10 件样品和印刷版数据手册。
最低起订量是多少？
标准最低起订量 1,000 件。大功率产品系列（电阻柜、大型铝壳）可降低或按单生产。预测年用量可签年度合同享更优价格 —— 请在询价阶段告知预计年用量。
质保期是多久？
自发货之日起 12 个月标准质保，覆盖在规定工作条件下（额定功率内、环境温度 ≤70°C、按数据手册安装）的材料与工艺缺陷。定制及高可靠性版本可在合同中约定更长质保期。
支持哪些付款方式？
电汇 (T/T) 最常用：新客户预付 30%、发货前付 70%；老客户可月结 30/60 天。订单超过 5 万美元支持信用证 (L/C 即期或承兑)。1,000 美元以下样品订单可用 PayPal。
可以按定制尺寸或阻值订购此款产品吗？
可以。在平台范围内的定制阻值无额外费用（订单中注明即可）。定制尺寸、安装孔位、端接或非标封装可能产生一次性开模费（订单超过 5,000 件通常免）。详见定制服务页或通过询价表单提交图纸。
如何获取数据手册或 3D 模型？
发邮件至 info@resistor-factory.cn 注明型号 —— 通常 1 个工作日内回复 PDF 数据手册（英文）和 STEP/IGES 三维模型（如有）。标准产品免费、无需 NDA。定制版本的模型在设计评审会议后交付。
