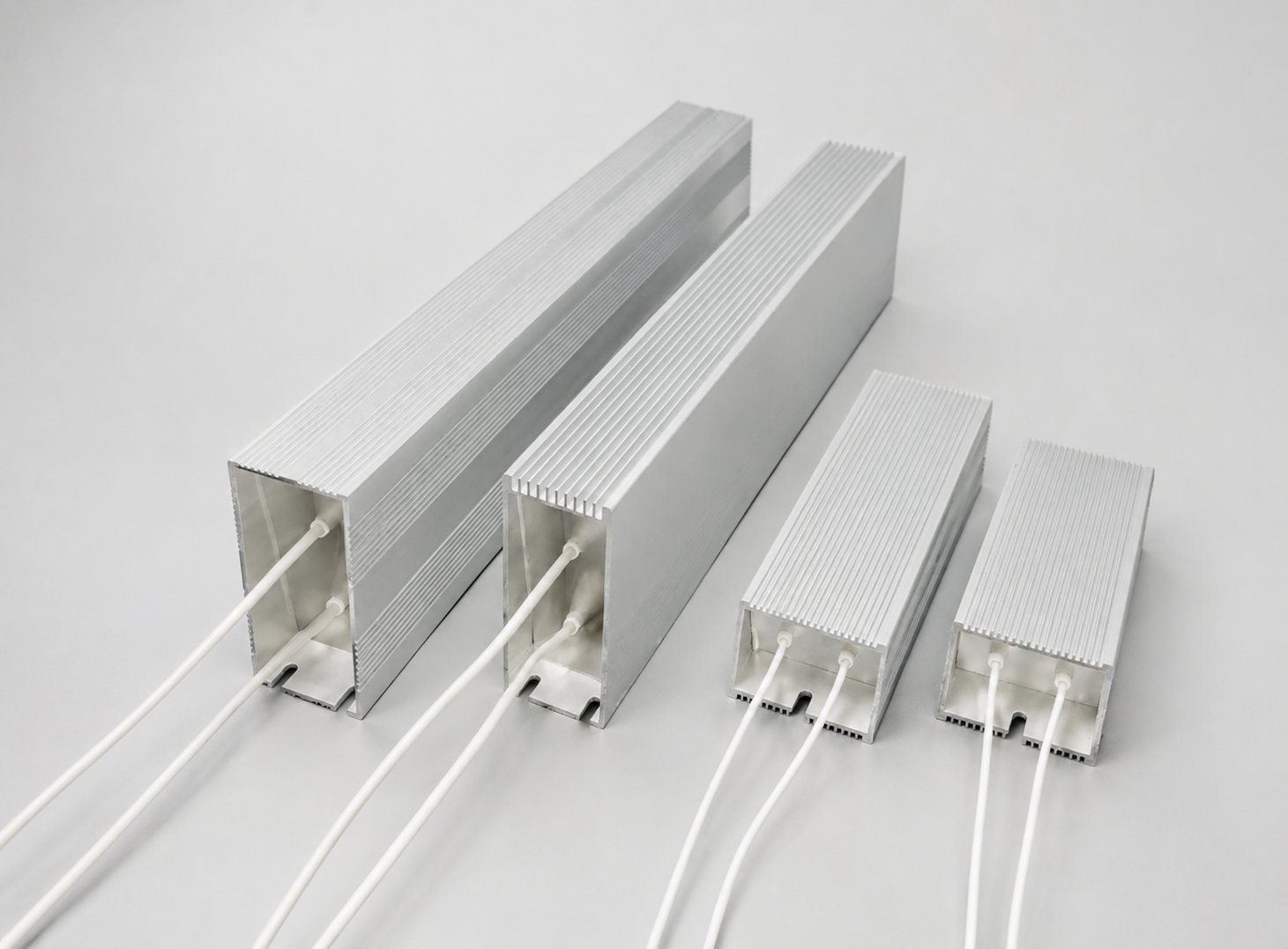

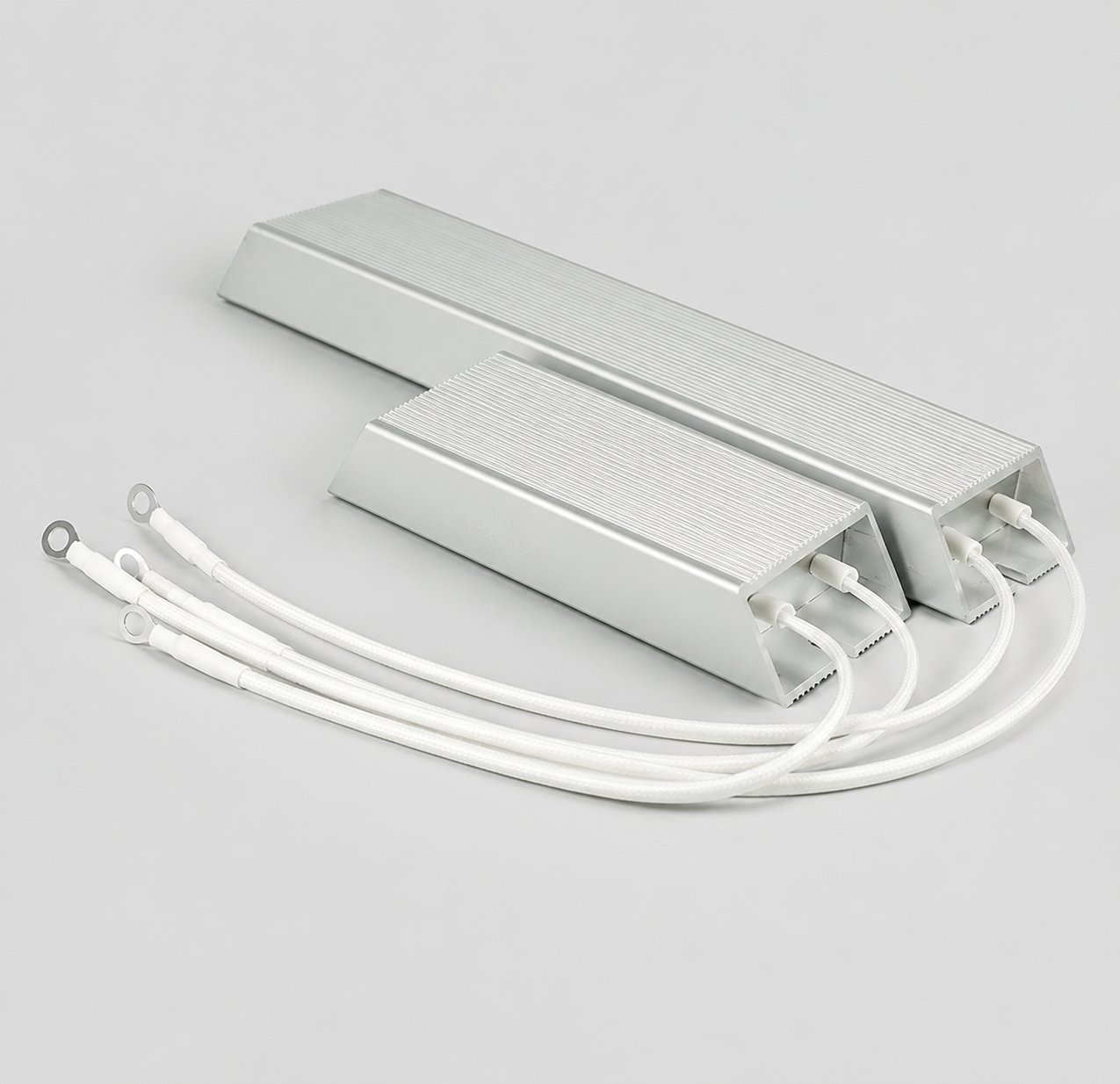

Aluminum-Housed Braking Resistor
铝壳制动电阻
阻值精准 · 散热强劲 · 抗冲击性好 — 全规格齐备 · 支持定制
产品名称
铝壳制动电阻
功率范围
50W ~ 10000W（涵盖 50–1500W 标准范围）
电压范围
0.5kV ~ 2.0kV
额定电压
AC 2.5kV ~ 4kV / 1 分钟 / 50Hz
阻值精度
最大 ±5%
耐压
< 2000V
防护等级 (IP)
IP33 ~ IP54
外壳
95% 铝合金外壳
引线工艺
高温编织引线（外壳固定，高温引出）
工作温度
-55°C ~ +375°C（额定功率温度 ≤ +70°C）
端子规格
M4 安装孔
典型应用
电源测试 / 电路负载 / 电梯 / 变频器 / 起重机制动 / 电力 / 船舶 / 工业自动化
✅ 工厂直供✅ 48 小时内免费送样✅ 按图定制✅ 12 个月质保
产品亮点
工厂直供 · 铝壳制动电阻（变频 / 伺服）
阻值精准 · 散热强劲 · 抗冲击性好 — 全规格齐备 · 支持定制

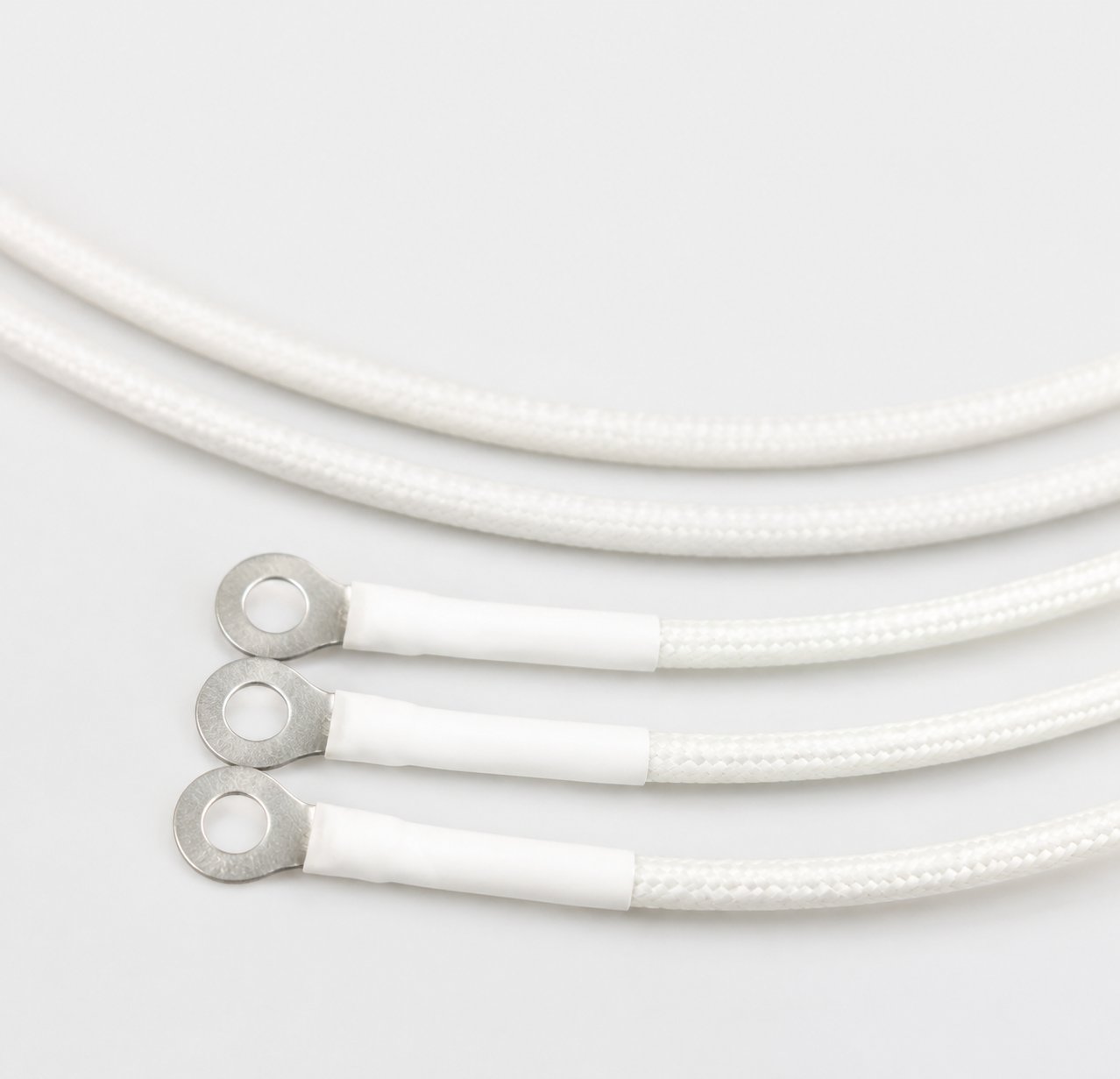

高温编织引线
高温编织引线，稳定性出色
高温编织引线耐热耐磨性能优异，走线坚固耐用 — 适合长时间高负载运行。

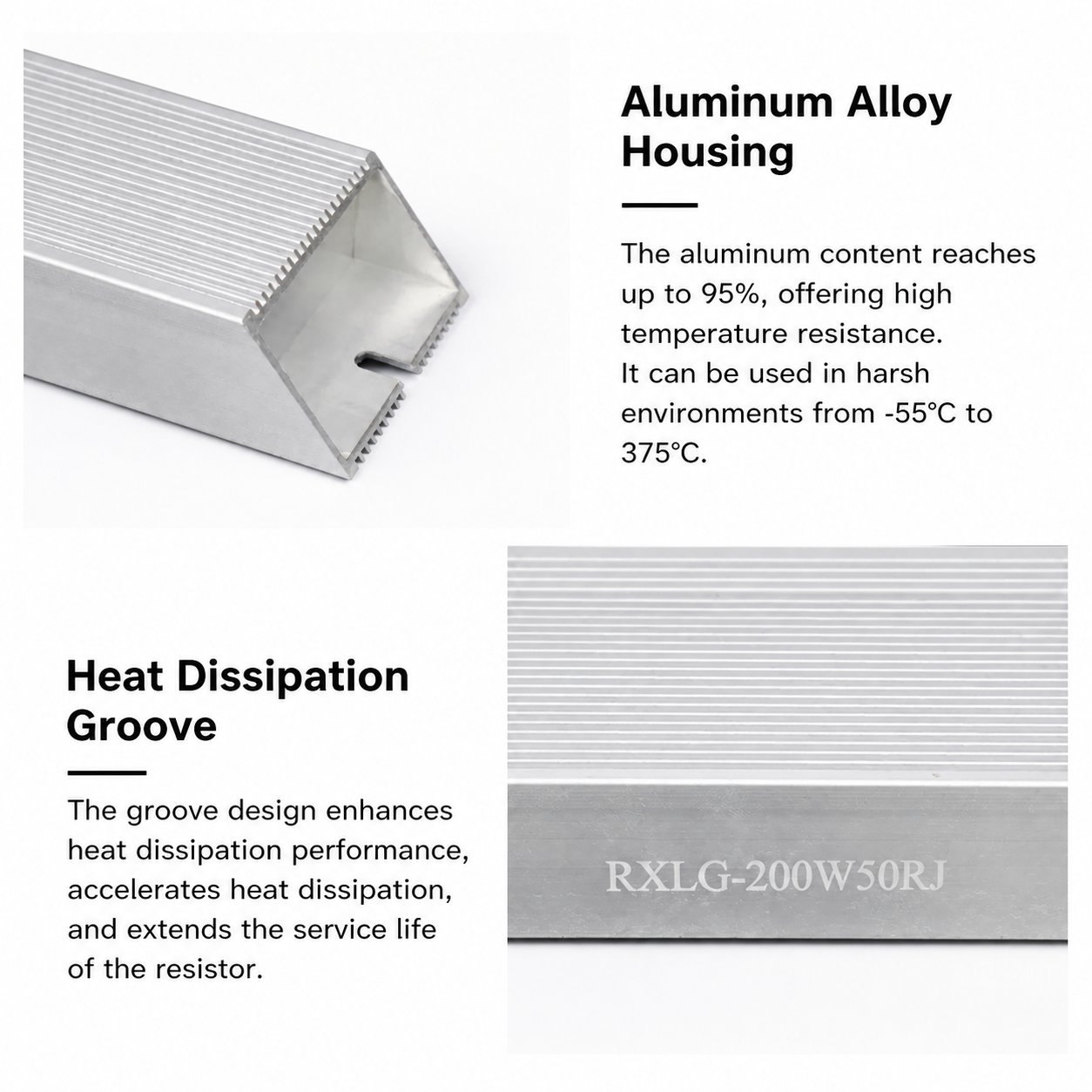

铝合金外壳
铝合金外壳应对严苛高低温环境
高品质铝合金外壳散热优异，耐受高低温 — 在严苛环境下保持性能稳定。
外形尺寸
外形尺寸 (mm)
| Power (W) | Height H (mm) | Width W (mm) | Length L (mm) | Mounting Length (mm) | Mounting Hole Ø (mm) | Wire Gauge | Lead (mm) | terminal |
|---|---|---|---|---|---|---|---|---|
| 50 | 20 | 40 | 100 | 85 | 5.5 | 1.0 mm² | 200 | M4 |
| 60 | 20 | 40 | 110 | 95 | 5.5 | 1.0 mm² | 200 | M4 |
| 80 | 20 | 40 | 130 | 115 | 5.5 | 1.0 mm² | 200 | M4 |
| 100 | 20 | 40 | 140 | 125 | 5.5 | 1.0 mm² | 200 | M4 |
| 120 | 20 | 40 | 165 | 150 | 5.5 | 1.0 mm² | 200 | M4 |
| 150 | 20 | 40 | 185 | 170 | 5.5 | 1.0 mm² | 200 | M4 |
| 200 | 30 | 60 | 165 | 150 | 5.5 | 1.0 mm² | 200 | M4 |
| 250 | 30 | 60 | 165 | 150 | 5.5 | 1.0 mm² | 200 | M4 |
| 300 | 30 | 60 | 215 | 200 | 5.5 | 1.5 mm² | 250 | M4 |
| 350 | 30 | 60 | 215 | 200 | 5.5 | 1.5 mm² | 250 | M4 |
| 400 | 30 | 60 | 245 | 230 | 5.5 | 1.5 mm² | 250 | M4 |
| 500 | 30 | 60 | 245 | 230 | 5.5 | 1.5 mm² | 250 | M4 |
| 550 | 30 | 60 | 245 | 230 | 5.5 | 1.5 mm² | 250 | M4 |
| 600 | 30 | 60 | 265 | 250 | 5.5 | 1.5 mm² | 250 | M4 |
| 700 | 30 | 60 | 265 | 250 | 5.5 | 1.5 mm² | 250 | M4 |
| 800 | 30 | 60 | 330 | 315 | 5.5 | 1.5 mm² | 250 | M4 |
| 1000 | 30 | 60 | 330 | 315 | 5.5 | 1.5 mm² | 300 | M4 |
| 1200 | 30 | 60 | 330 | 365 | 5.5 | 1.5 mm² | 330 | M4 |
| 1500 | 30 | 60 | 420 | 405 | 5.5 | 1.5 mm² | 330 | M4 |
Rated Power Derating Curve
Rated Power Derating Curve
电气特性
测试方法与条件
| Test Item | Test Condition | Performance |
|---|---|---|
| TCR Temperature Coefficient | Measure resistance at room temperature and at room temperature +100°C, then calculate resistance change per °C | ±300 ppm/℃ |
| Short Time Overload | Apply voltage corresponding to 10× rated power (√10PR) or maximum operating voltage (whichever is lower) for 5 seconds | ΔR ≤ ±(2%R0+0.05Ω) |
| Resistance to Soldering Heat | Dip in solder bath at 350±10°C for 2~3 seconds | ΔR ≤ ±(1%R0+0.05Ω) |
| Solderability | Dip in solder bath at 260±5°C for 2~3 seconds | Solder coverage ≥95% |
| Temperature Cycling | 30 min at -55°C → 10~15 min at +25°C → 30 min at +275°C, 5 cycles | ΔR ≤ ±(1%R0+0.05Ω) |
| Load Life in Humidity | 40±2°C and 90~95% RH chamber; apply rated or maximum operating voltage for 1000h (1.5h ON / 0.5h OFF) | ΔR ≤ ±(5%R0+0.05Ω) |
| Load Life in Heat | 70±2°C chamber; apply rated or maximum operating voltage for 1000h (1.5h ON / 0.5h OFF) | ΔR ≤ ±(5%R0+0.05Ω) |
| terminal Strength | Pull: 10N | ΔR ≤ ±(2%R0+0.1Ω) |
| Vibration | Frequency 10~55Hz, amplitude 0.75mm, 6 hours | ΔR ≤ ±(2%R0+0.1Ω) |
| Nonflammability | Apply 5×, 10×, 16× rated power AC load for 5 minutes | No visible flame |
值得信赖的制造商 · 四大核心优势
⚡
48 小时免费样品
标准品免费样品，2 个工作日内发货。
🛠️
按图定制
按图纸与规格定制，工程师 24 小时内响应。
$
批量优惠
工厂直供大批量交付，厂家直接报价。
🤝
售后无忧
整机 12 个月质保，专属团队处理技术问题。
定制流程
按需定制贴合您的需求
联系我们
取得联系，了解产品，沟通需求
明确需求
与我们的团队确认规格细节
获取报价
我们提供报价与方案
下单
确认订单与付款
生产
生产制造与品质检测
发货
打包并发出货物
签收
确认签收并反馈
常见问题
这款产品有免费样品吗？
有 —— 工程评估用免费样品，合理数量内提供，2–3 个工作日内发货。通过本页询价表单或点击上方“申请样品”按钮提交。通常含 5–10 件样品和印刷版数据手册。
最低起订量是多少？
标准最低起订量 1,000 件。大功率产品系列（电阻柜、大型铝壳）可降低或按单生产。预测年用量可签年度合同享更优价格 —— 请在询价阶段告知预计年用量。
质保期是多久？
自发货之日起 12 个月标准质保，覆盖在规定工作条件下（额定功率内、环境温度 ≤70°C、按数据手册安装）的材料与工艺缺陷。定制及高可靠性版本可在合同中约定更长质保期。
支持哪些付款方式？
电汇 (T/T) 最常用：新客户预付 30%、发货前付 70%；老客户可月结 30/60 天。订单超过 5 万美元支持信用证 (L/C 即期或承兑)。1,000 美元以下样品订单可用 PayPal。
可以按定制尺寸或阻值订购此款产品吗？
可以。在平台范围内的定制阻值无额外费用（订单中注明即可）。定制尺寸、安装孔位、端接或非标封装可能产生一次性开模费（订单超过 5,000 件通常免）。详见定制服务页或通过询价表单提交图纸。
如何获取数据手册或 3D 模型？
发邮件至 info@resistor-factory.cn 注明型号 —— 通常 1 个工作日内回复 PDF 数据手册（英文）和 STEP/IGES 三维模型（如有）。标准产品免费、无需 NDA。定制版本的模型在设计评审会议后交付。
