KZN Insert-Type wirewound resistors
KZN 绕线电阻
高稳定合金 · 精密绕制 · 阻值范围宽
产品名称
KZN 引脚穿孔绕线电阻
应用领域
精密仪器 / 通信设备
功率范围
5W ~ 30W
阻值范围
0.1Ω ~ 10kΩ（按功率分段）
阻值精度
±1% / ±2% / ±5%
表面处理
环保绿色绝缘涂层
耐压
300V ~ 1000V
引线
铜引线 — 与陶瓷本体牢固结合
温度系数 (TCR)
±300 PPM/℃
工作温度
-55℃ ~ +275℃（70°C 以上降额）
可定制尺寸
支持非标定制
原产地
中国大陆
✅ 工厂直供✅ 48 小时内免费送样✅ 按图定制✅ 12 个月质保
产品亮点
工厂直供 · KZN 绕线电阻
高稳定合金 · 精密绕制 · 阻值范围宽
高绝缘 · 耐高压

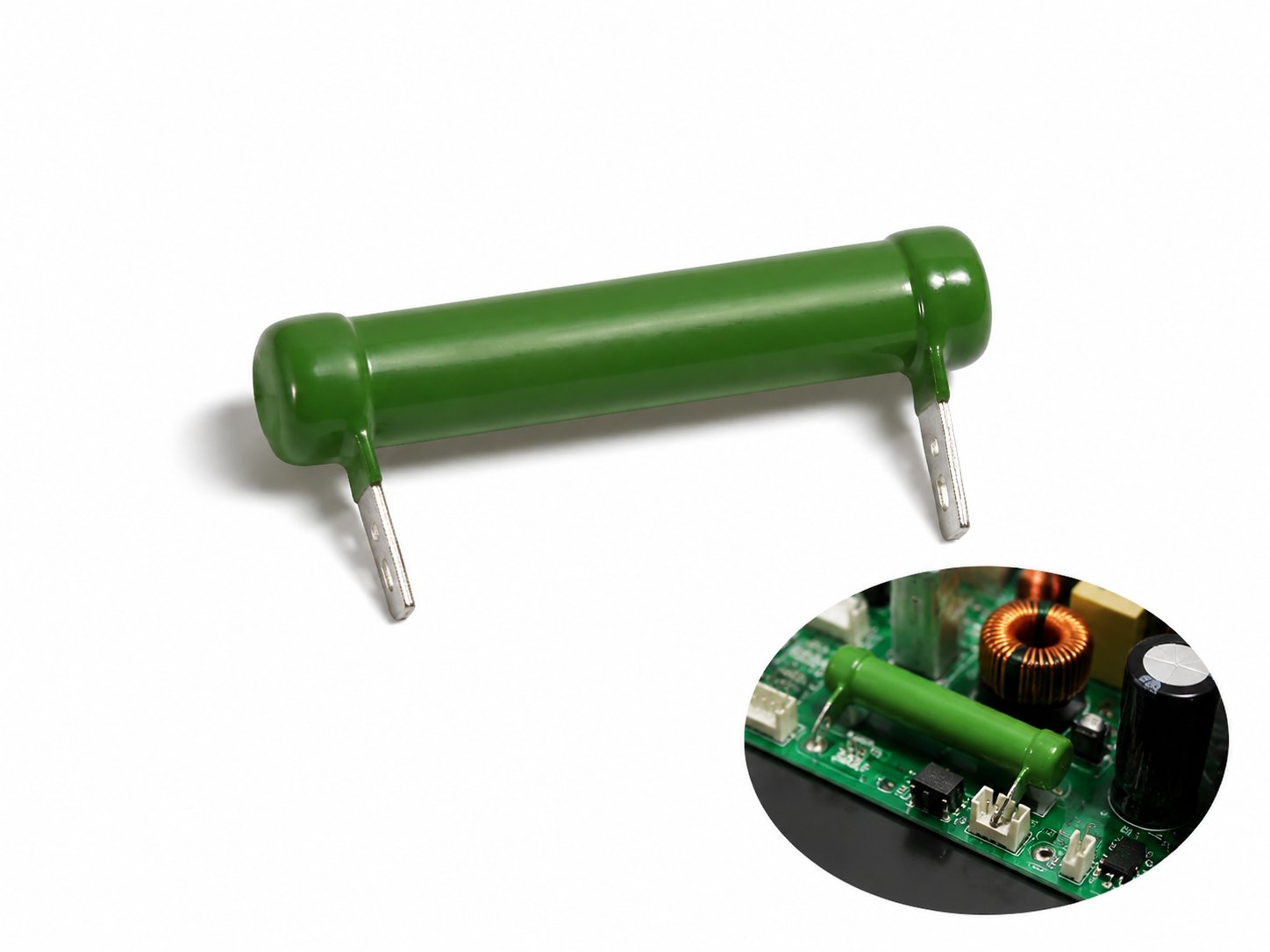

表面涂覆环保绝缘漆；耐压 300V–1000V
表面涂覆环保绿色绝缘漆；耐压 300V 至 1000V — 在常规电路中实现安全运行。

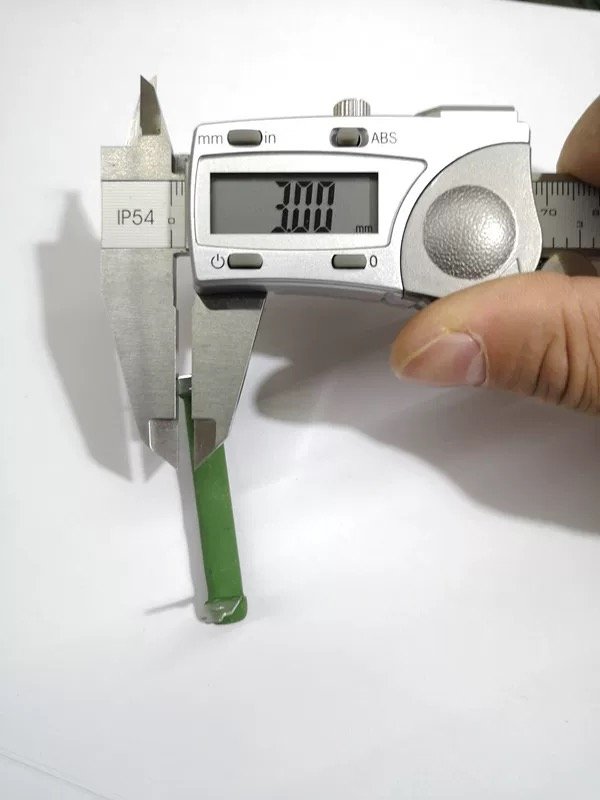

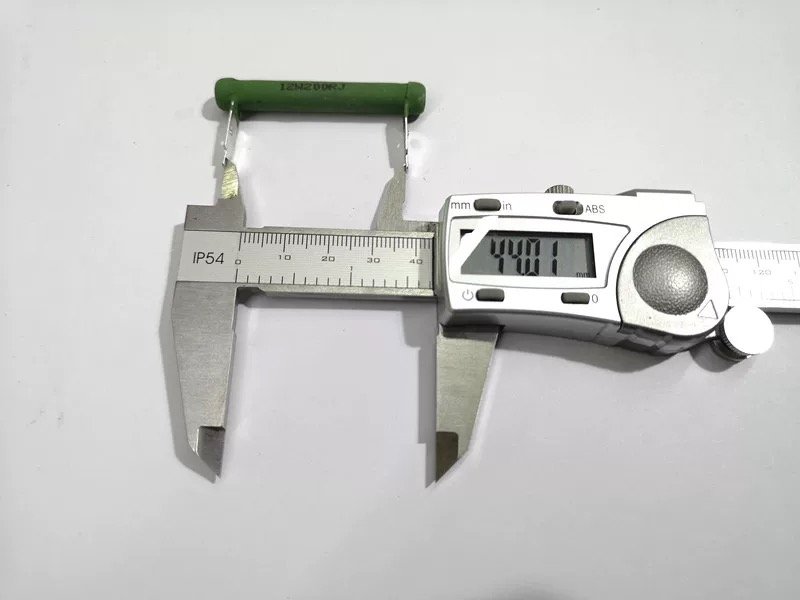

外形尺寸
外形尺寸 (mm)
| Power (W) | Resistance Range | L ±1 (mm) | D ±0.5 (mm) | d ±0.05 (mm) | H ±0.5 (mm) |
|---|---|---|---|---|---|
| 1W | 0.1Ω ~ 510Ω | 10 | 3.5 | 0.7 | 25 |
| 2W | 0.1Ω ~ 510Ω | 14 | 4.5 | 0.7 | 25 |
| 3W | 0.1Ω ~ 510Ω | 16 | 5.5 | 0.7 | 28 |
| 4W | 0.1Ω ~ 510Ω | 16 | 5.5 | 0.7 | 28 |
| 5W | 0.1Ω ~ 5kΩ | 23 | 7.5 | 0.78 | 28 |
| 6W | 0.1Ω ~ 5kΩ | 23 | 7.5 | 0.78 | 28 |
| 7W | 0.1Ω ~ 5kΩ | 31 | 7.5 | 0.78 | 28 |
| 8W | 0.1Ω ~ 10kΩ | 31 | 7.5 | 0.78 | 28 |
| 9W | 0.1Ω ~ 10kΩ | 31 | 7.5 | 0.78 | 28 |
| 10W | 0.1Ω ~ 10kΩ | 36 | 8.5 | 0.78 | 28 |
| 15W | 0.1Ω ~ 10kΩ | 52 | 7.5 | 0.78 | 28 |
Rated Power Derating Curve
Rated Power Derating Curve
电气特性
测试方法与条件
| Item | Performance Requirement Performance Requirement | Test Method Test Methods |
|---|---|---|
| TCR Temperature Coefficient | ±300 PPM/℃ | JIS C 5202 §5.2 |
| Short Time Overload | ΔR ≤ ±(2%R₀ + 0.05Ω) | JIS C 5202 §5.5 |
| Nonflammability | No visible flame | JIS C 5202 §4.2 |
| Solderability | Solder coverage ≥95% | JIS C 5202 §6.5 |
| Load Life | ΔR ≤ ±(5%R₀ + 0.1Ω) | JIS C 5202 §7.1 |
