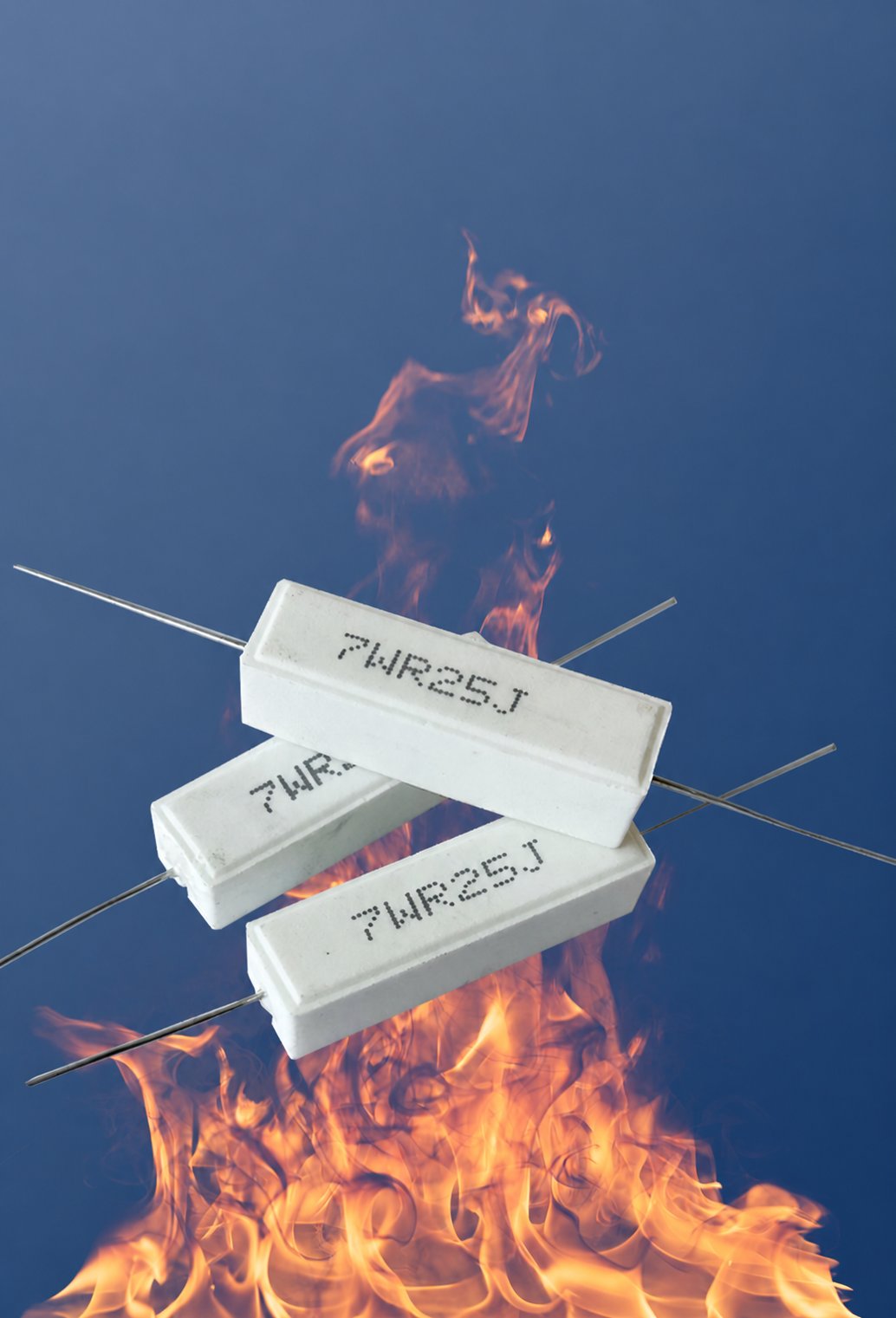

Cement Resistor
Zementwiderstand
Klassischer Zementwiderstand · zuverlässige Leistung · kostengünstige Lösung
Leistungsbereich
1W ~ 100W
Widerstandsbereich
0.1Ω ~ 1MΩ
Toleranz
±5% (J) / ±1% (F)
Temperaturkoeffizient (TCR)
±300 ppm/℃
Betriebstemperatur
-65℃ ~ +280℃
Enclosure Material
Ceramic enclosure with refractory cement potting
✅ Direkt ab Werk✅ Kostenlose Muster in 48 h✅ Fertigung nach Zeichnung✅ 12 Monate Garantie
Produkt-Highlight
Direkt vom Hersteller · Zementwiderstand
Klassischer Zementwiderstand · zuverlässige Leistung · kostengünstige Lösung
Image placeholder · Feature image · Hervorragende Wärmebeständigkeit, niedriger TCR
Recommended size: 800 × 600 px
Format: JPG / PNG
Product + application scene close-up recommended
Wärmebeständigkeit
Hervorragende Wärmebeständigkeit, niedriger TCR
Hervorragende Wärmebeständigkeit und niedriger TCR — gewährleistet stabile Leistung bei Hochlast.
Image placeholder · Feature image · Keramikgehäuse vergossen mit feuerfestem Zement
Recommended size: 800 × 600 px
Format: JPG / PNG
Product + application scene close-up recommended
Keramikgehäuse
Keramikgehäuse vergossen mit feuerfestem Zement
Keramisches Gehäuse vergossen mit feuerfestem Zement — robust, flammhemmend und mit hoher mechanischer Festigkeit.
Abmessungen
Abmessungen (mm)
| Power | Resistance Range Resistance | L±1.5 | W±1.5 | H±1.5 | d±0.05 | C±3 |
|---|---|---|---|---|---|---|
| 1W | 0.1R-1M | 14 | 6.5 | 5.5 | 0.5 | 20 |
| 2W | 0.1R-1M | 18 | 7 | 7.5 | 0.6 | 20 |
| 3W | 0.1R-1M | 22 | 8 | 8 | 0.6 | 20 |
| 5W | 0.1R-1M | 22 | 10 | 9 | 0.7 | 22 |
| 7W | 0.1R-1K | 35 | 10 | 9 | 0.7 | 25 |
| 10W | 0.1R-1K | 48 | 10 | 9 | 0.7 | 25 |
| 15W | 0.1R-1K | 48 | 12.5 | 11.5 | 0.7 | 25 |
| 20W | 0.1R-1K | 60 | 14 | 13.5 | 0.7 | 25 |
| 30W | 0.1R-1K | 75 | 19 | 17 | 0.7 | 30 |
| 50W | 0.1R-1K | 87 | 19 | 17 | 0.7 | 30 |
| 100W | 0.1R-1K | 135 | 25 | 20 | 0.7 | 40 |
Nennleistungs-Derating-Kurve
Nennleistungs-Derating-Kurve
Elektrische Eigenschaften
Prüfverfahren & Bedingungen
| Test Item | Performance Requirement | Test Method |
|---|---|---|
| TCR | ±300ppm/℃ | JIS-S-5202 5.2 |
| Short-Time Overload | ΔR ≤ ±(2%R0+0.05Ω) | JIS-S-5202 5.5 |
| Nonflammability | No visible flame | JIS-S-5202 4.2 |
| Solderability | Solder coverage ≥95% | JIS-S-5202 6.5 |
| Load Life | ΔR ≤ ±(5%R0+0.1Ω) | JIS-S-5202 7.1 |
| Humidity Life | ΔR ≤ ±(5%R0+0.1Ω) | JIS-S-5202 7.9 |
Vertrauenswürdiger Hersteller · Vier wesentliche Vorteile
⚡
Kostenlose Muster in 48 Stunden
Kostenlose Muster für Standardteile — Versand innerhalb von 2 Werktagen.
🛠️
Fertigung nach Zeichnung
Anpassung nach Zeichnung und Spezifikation. Antwort des Ingenieurs innerhalb von 24 Stunden.
$
Mengenrabatte
Direktbelieferung ab Werk in großen Mengen — Herstellerpreise.
🤝
Sorgenfreier After-Sales-Service
12 Monate Garantie mit einem speziellen Team für technische Fragen.
Sonderanfertigungs-Prozess
Auftragsfertigungauf Ihre Bedürfnisse zugeschnitten
Kontakt
Kontakt aufnehmen, Produkte kennenlernen, Bedürfnisse teilen
Anforderungen klären
Spezifikationen mit unserem Team besprechen
Angebot erhalten
Wir senden Preis und Angebot
Bestellung aufgeben
Bestellung und Zahlung bestätigen
Produktion
Fertigung und Qualitätsprüfung
Versand
Verpackung und Versand der Ware
Lieferung
Empfangsbestätigung und Feedback
Verwandte Produkte
Weitere Produkte aus der Serie Zementwiderstände
Alle Zementwiderstände ansehen →
Häufig gestellte Fragen
Ist für dieses Produkt ein kostenloses Muster erhältlich?
Ja — kostenlose Muster in angemessenen Mengen für Engineering-Evaluation, Versand innerhalb von 2–3 Werktagen. Anfrage über das Formular auf dieser Seite oder über den Button „Muster anfordern“ oben. Typisch 5–10 Stück inklusive gedrucktem Datenblatt.
Wie hoch ist die Mindestbestellmenge?
Standard-MOQ 1.000 Stück. Für leistungsstärkere Produktfamilien (Widerstandsschränke, große Aluminium-Gehäuse) kann MOQ niedriger oder auftragsbezogen sein. Jahrespreisverträge für prognostizierte Mengen verfügbar — geben Sie das geplante Jahresvolumen im Angebotsprozess an.
Wie lang ist die Garantie?
12 Monate Standardgarantie ab Versand, deckt Material- und Verarbeitungsfehler bei spezifizierten Betriebsbedingungen ab (innerhalb der Nennleistung, Umgebung ≤70°C, Montage gemäß Datenblatt). Kundenspezifische und hochzuverlässige Varianten können erweiterte Garantiebedingungen im Vertrag haben.
Welche Zahlungsbedingungen akzeptieren Sie?
T/T (Überweisung) ist am häufigsten: 30 % Anzahlung, 70 % vor Versand für Neukunden; Netto 30/60 für etablierte Kunden. Akkreditiv (L/C Sicht oder mit Usance) für Bestellungen über 50.000 USD. PayPal für Musterbestellungen unter 1.000 USD.
Kann ich dieses Produkt in kundenspezifischen Abmessungen oder Werten bestellen?
Ja. Kundenspezifische Widerstandswerte im Plattformbereich ohne Aufpreis (einfach in der Bestellung angeben). Kundenspezifische Abmessungen, Montagebohrungen, Anschlüsse oder nicht standardmäßige Bauformen können eine einmalige Werkzeuggebühr verursachen (bei Bestellungen >5.000 Stück meist erlassen). Siehe Customization-Seite oder Zeichnungen über das Anfrageformular einreichen.
Wie erhalte ich Datenblatt oder 3D-Modell?
E-Mail an info@resistor-factory.cn mit der Bestellnummer — wir senden PDF-Datenblatt (Englisch) und STEP/IGES 3D-Modell (sofern verfügbar), typisch innerhalb 1 Werktag. Kostenlos, kein NDA für Standardprodukte erforderlich. Bei kundenspezifischen Varianten wird das Modell nach dem Design-Review geliefert.
Musteranforderung
Musteranforderung
Standardmuster werden in angemessenen Mengen kostenlos bereitgestellt (Versand innerhalb von 2–3 Werktagen). Spezifische Muster werden innerhalb von 2–4 Wochen geliefert. Bitte teilen Sie uns über das Formular rechts mit:
- Firmen- und Kontaktdaten
- Zielteilenummer oder Schlüsselparameter (Leistung / Widerstand / Bauform)
- Anwendungsszenario und geschätztes Jahresvolumen
- Lieferadresse und gewünschtes Lieferdatum
📧 Sie können uns auch direkt per E-Mail erreichen unter info@resistor-factory.cn / 13650089870
