电阻失效模式与可靠性 — 工程师参考指南

用于工业变频驱动、电动汽车充电桩、储能逆变器以及轨道交通牵引系统的功率电阻器， 并非随机失效。经过二十年的退货分析，我们一次又一次地看到相同的五种失效机理—— 而且在不同客户、不同气候和不同功率等级之下，它们出现的比例都保持着惊人的稳定。 本指南的目的，是为可靠性工程师提供一页纸的参考，将每一种失效模式与其底层物理机理、 能够复现该模式的标准化试验，以及可以预防该模式的设计决策一一对应起来。

需要牢记的首要数字是：开路失效占据主导地位。在 DSIAC 电阻器与电容器失效模式调查报告 以及美国海军 NSWC SD-18 电阻器失效手册中发布的现场数据， 印证了大多数可靠性项目在自身退货流中早已看到的现象：绕线电阻器和金属元件电阻器 几乎总是以开路方式失效，而薄膜类产品则偏向于漂移。短路失效非常罕见， 许多工程师在两万台交付使用的产品中都从未见过一次；但一旦发生， 其后果却是不成比例地严重。

物理机理。 电阻元件——通常是绕在陶瓷芯上的镍铬合金、 铜镍合金（CuNi44）或铁铬铝合金电阻丝——在每次电阻器升温和冷却时都会膨胀和收缩。 在 5 kW 制动工况下，一只 50 W 水泥电阻器可能在数秒内温度摆动 200 °C。 每一次循环都会使电阻丝加工硬化，并在晶界处扩展微裂纹；最终裂纹贯穿整个截面， 电阻丝断裂。同样的机理也会破坏电阻丝与引线框架相接的镀锡铜端帽处的焊点； 事实上，焊接区失效是更常见的变体，因为焊接热影响区在冶金学上比母材电阻丝更为薄弱。

表现形式。 万用表读数为无穷大。下游电路失效——变频器制动斩波器 抛出过压故障，预充电电阻使直流母线无法充电，放电电阻无法泄放母线电容的电荷， 下一位维修技师就会遭遇 600 V 的意外。偶尔电阻丝断裂但断口彼此仍足够靠近， 会间歇性地产生电弧；此时的失效表现为一只“有时能工作”的电阻器， 这是最糟糕的诊断特征。

试验方法。 IEC 60115-1 第 4.25 条 规定的耐久试验，让电阻器在 70 °C 环境温度下以额定功率运行 1,000 小时—— 合格要求 ΔR/R 低于 3% 且无开路。对于以热循环为主导的应用（一切脉冲工况）， 相关试验是 JEDEC JESD22-A104 温度循环，条件 G（-40 °C 至 +125 °C）， 500–1,000 个循环，在线监测通断。我们专门采用在线监测， 正是为了捕捉那些在器件回到室温后便消失的间歇性开路。

缓解措施。 将连续功率降额至铭牌值的 50%， 电阻丝的疲劳速率大约会下降一个数量级。选择比最小阻值所需线径更粗的电阻丝—— 线径每增加 0.1 mm，大约可换来 3–5 倍的热循环寿命。对于脉冲工况， 选择脉冲能量额定值至少为最坏情况单次脉冲 2 倍的产品， 并使用制造商的“每脉冲 ΔT”曲线，而非稳态功率额定值，来界定设计寿命。

物理机理。 漂移是指电阻值缓慢偏离其初始测量值，通常是向上偏移。 在功率电阻器中，有三种机理驱动漂移。其一，合金电阻丝的表面氧化—— 在 200 °C 以上每升高一开尔文都会加速氧化层生长，而氧化层皮层的导电性 低于母体合金，因此有效截面缩小。其二，焊点和焊接界面处的原子扩散， 它改变了接触部位的冶金性质并增加数毫欧姆的电阻。其三，在水泥壳产品中， 水泥粘结剂吸收的湿气会改变漏电阻路径；如果对器件进行烘烤，这一变化是可逆的， 但如果湿气已引起电阻丝的晶间腐蚀，则该变化是永久性的。

表现形式。 起初毫无迹象——电阻器仍能正常工作。 随后，一只初始为 1.000 mΩ 的精密分流电阻，一年后读数变为 1.012 mΩ， 电流采样环路便会报出偏低 1.2% 的读数；又或者电池组中的一只均衡电阻漂移了 0.5%， 导致电芯无法在容差范围内实现均衡。对于功率耗散类应用，漂移通常是良性的， 直到达到 5–10%——此时电阻器往往会转入开路失效领域， 因为抬升阻值的同一氧化过程也削弱了电阻丝。

试验方法。 经典的湿热试验是 IEC 60068-2-78 （85 °C / 85% 相对湿度，1,000 小时）。对于加速的稳态漂移， IEC 60115-1 第 4.24 条规定在额定功率和最高本体温度下运行 1,000 小时； 每 250 小时测量一次 ΔR/R，并对时间的对数作图。设计良好的绕线电阻器 斜率 <0.1% 每十倍时程；而设计不良或电阻丝偏细的产品，斜率在约 500 小时后 开始加速，这正是预示该批产品将退出漂移模式、转而开始开路失效的警告信号。

缓解措施。 让电阻丝运行得更凉。热点温度是影响力最大的单一变量： 每降低 10 °C 大约可使漂移速率减半，这与我们将在寿命章节中重温的阿伦尼乌斯行为相同。 对于亚 0.1% 精度的应用，采用双线并绕、气密封装；对于工业功率耗散类应用， 更经济的途径是大幅降额，并结合三防涂覆以减缓湿气侵入。采用正确施加的硅胶灌封料的 铝壳产品，在相同标称功率下抗漂移能力远优于开放式水泥电阻器。

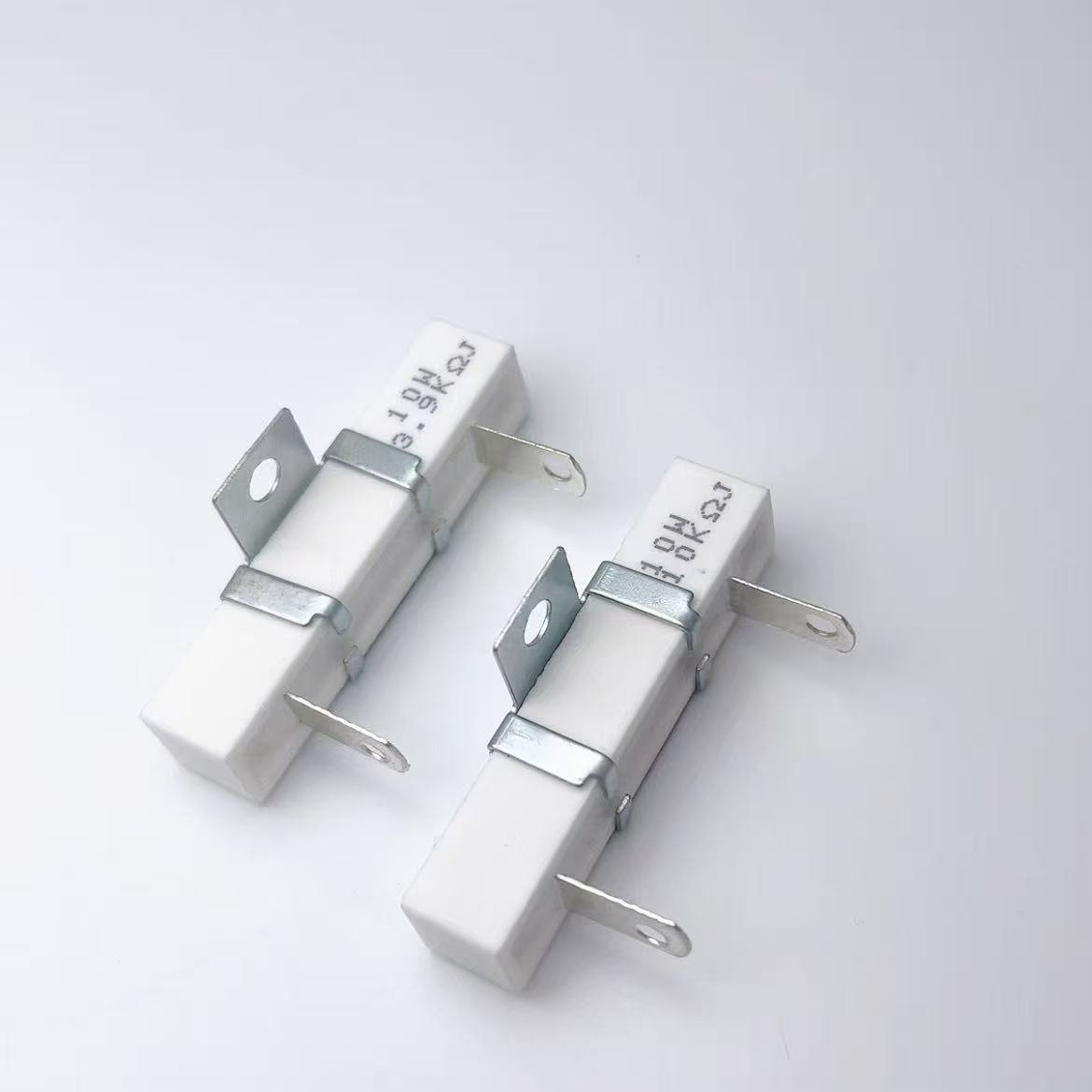

物理机理。 当电阻器两端之间形成一条不经过电阻元件的导电通路时， 功率电阻器便发生短路。两种主要机理是：碳化爬电—— 在高压应力下反复微弧放电所驱动、横跨劣化绝缘表面的缓慢过程； 以及异物桥接——金属屑、锡球或沉积的导电粉尘落在引脚之间。 水泥壳设计在统计上更为脆弱，因为水泥粘结剂在反复的放电事件中可能碳化， 留下一条永久性的低阻抗通路。玻璃釉和硅胶涂覆的绕线电阻器表面则不易碳化。

表现形式。 电阻读数接近零欧姆。若设计合理，上游保护会立即动作—— 发生短路的直流母线预充电电阻会汲取满母线电流，将该电流灌入上游的熔断器或接触器， 并产生响亮的“砰”声和烧焦味。若没有任何保护（一种令人沮丧地常见的设计疏漏）， 能量便会灌入电阻器本体，可能导致其破裂、起燃或喷出高温等离子体。 这就是为什么尽管短路失效在退货中占比不足 2%，我们仍将其视为严重度最高的模式。

试验方法。 表面爬电耐受性由 IEC 60112 相比电痕化指数（CTI）评估；对于承受线电压的每一种外壳材料，我们要求 CTI >400 V。 灼热丝可燃性依据 IEC 60695-2-11 在 850 °C 下进行，抗电弧爬电性能则属于 UL94 V-0。 对于最终产品测试，IEC 60115-1 第 4.27 条短时过载（6.25 倍额定，持续 5 秒） 可揭示过载倾向是开路还是短路。

缓解措施。 对于任何跨接超过 60 V 直流电压的电阻器， 选择 CTI ≥600 V 且具备 UL94 V-0 等级的外壳材料。按照相关绝缘配合标准 提供爬电距离和电气间隙——对于牵引系统，即 EN 50124。加入按最坏情况故障电流 定容以实现分断的上游熔断器；对于安全关键的均衡与放电回路， 加装贴合外壳的热切断装置——UL2231 电动汽车充电放电电路实际上要求这样做。

物理机理。 机械失效涵盖外壳开裂、安装支架断裂、引线折断、 端子松动以及焊点断裂。在移动类应用中——轨道牵引、电动汽车传动系统、 风电变桨系统——振动是主导因素，其中 5–500 Hz 的正弦振动叠加随机宽带噪声， 作用于一个具有不可忽略质量的器件上。共振是致命的：由两端端帽安装的 绕线棒式电阻器，其一阶弯曲模态落在 50–200 Hz 范围， 恰好是牵引变流器振动谱所激励的频带。

表现形式。 水泥本体上的可见裂纹、应力释放处引线的发丝状裂纹、 铝壳产品上松动的 M5/M6 端子螺母。其电气特征通常是间歇性的——静止时阻值正常， 振动时开路，停止后又恢复。在故障排查时用橡皮锤敲击组件，可在几秒内复现该现象。

试验方法。 依据 IEC 60068-2-6（试验 Fc）的正弦振动耐久试验， 10–500 Hz，5 g，每轴 2 小时。依据 IEC 60068-2-27 的冲击试验，50 g， 11 ms 半正弦波，18 次冲击。专门针对牵引应用，适用 EN 61373 类别 1B， 它比通用的 IEC 谱要严苛得多——我们将牵引级电阻器测试至类别 2 以留出裕量。

缓解措施。 在细长的绕线元件上采用跨中安装夹或双面支架， 将一阶共振频率推高至应用激励频带之上。用校准扭矩扳手施加规定的安装扭矩—— M4 铝壳端子典型值为 3 N·m，扭矩过大会使陶瓷基体开裂，扭矩过小则会让接头振动松脱。 在端子螺母下使用弹簧垫圈。对于高振动环境，优先选用灌封铝壳设计而非水泥电阻器； 树脂对元件起到阻尼作用，外壳则分散载荷。

物理机理。 功率电阻器并不具备双极型晶体管教科书式的 正反馈热失控，但当局部热点加速局部电阻温度系数（TCR）时，它们会表现出 近乎等效的失效。对于大多数合金电阻丝，TCR 为正（NiCr ≈ +85 ppm/°C， CuNi44 ≈ +20 ppm/°C）；从第一性原理看，这是稳定的。问题在于几何因素： 如果部分电阻丝比其余部分更热——由于局部对流受阻、水泥开裂或灌封空洞造成的气隙—— 该段每单位长度耗散更多功率，温度进一步升高，而其余电阻丝的阻值贡献 由于周围较凉区域阻值较低而占据主导，因此这一局部发热无法被整体 TCR 自我限制。 该热点在数秒内飙升至电阻丝熔化温度（NiCr 约为 1,400 °C）。

表现形式。 外壳上局部的焦痕，有时透过半透明的水泥涂层 可见单个亮点。事件之后阻值通常为开路（热点熔穿），偶尔为短路 （若熔融金属桥接了相邻的绕组）。我们收到的许多退货都呈现典型的单点烧灼图样， 一旦见过一次便再也无法认错。

试验方法。 依据 IEC 60115-1 第 4.27 条的短时过载 （6.25 倍额定，5 秒），以及依据制造商脉冲曲线的脉冲能量耐久试验。 对于我们的设计，我们在批次样品上增加一项 10 倍额定、持续 1 秒的单脉冲破坏性试验； 该脉冲下的失效模式是一种快速验证灌封内部是否存在制造空洞的方法。 在 1.2 倍额定功率的稳态运行期间进行红外热成像， 可揭示在铭牌功率下不可见的热点。

缓解措施。 将连续工况规定为铭牌值的 ≤50%， 将峰值工况保持在制造商脉冲曲线之内并留出 2 倍裕量， 并为安全关键应用加装贴合外壳的热切断装置。对于铝壳设计， 应在来料检验时验证灌封无空洞——即使是微小的空洞也会显著提高局部热阻并埋下热点隐患。

阿伦尼乌斯方程将反应速率与绝对温度联系起来；应用于电子元件老化时， 它预测寿命随温度上升而呈指数下降。对于占主导地位的电阻器失效机理—— 电阻丝氧化、焊接扩散、外壳中的聚合物老化——约 0.7 eV 的活化能 足够贴合实际，从而使流行的“10 °C 法则”成为一个有用的一阶近似：热点温度每上升 10 °C，寿命减半。 JEDEC 词典中关于阿伦尼乌斯可靠性方程的词条 以及《Electronics Cooling》杂志上发表的讨论都指出，这是一条经验法则， 而非普适定律——对于由热循环而非稳态温度驱动的机理，它便不再成立， 这正是为什么我们把阿伦尼乌斯预测与 JESD22-A104 热循环试验 视为互补工具，而非彼此的替代品。

简化 10°C 法则：

    L₂ = L₁ × 2^((T₁ − T₂) / 10)

其中
    L₁ = 热点温度 T₁ (°C) 下的额定寿命
    L₂ = 热点温度 T₂ (°C) 下的预期寿命

算例。 一只额定在 100 °C 热点下寿命为 50,000 小时的绕线电阻器， 被安装在实测热点为 120 °C 的机箱中。代入公式：

    L₂ = 50,000 × 2^((100 − 120) / 10)
       = 50,000 × 2^(−2)
       = 50,000 × 0.25
       = 12,500 小时

在通风不良的机柜中，炎炎夏日 20 °C 的温升便已耗掉了四分之三的设计寿命。 反之，将热点温度从 100 °C 降至 80 °C——通常通过散热器、支脚垫高 或采用大 30% 的电阻器即可实现——可换来 4 倍的寿命延长， 远超工业和牵引客户所要求的 10 万小时目标。

若需更严谨的预测，请参考 IEC 61709 （它为固定电阻器指定了 0.7 eV 的默认阿伦尼乌斯活化能，并施加温度、 电气和质量因子）、 MIL-HDBK-217F Notice 2 （它给出了按电阻器类型划分的显式失效率模型，含 πT、πS 和 πQ 因子）， 以及 Telcordia SR-332（在电信、医疗和储能系统设计中广泛使用的商用等效标准）。 在诚实应用时，这三者给出的答案在数量级上相似；差异出现在 高度定制、小批量的设计中，且主要对质保成本模型有意义，而非对初选有意义。

将前述各节汇总起来，以下是我们在任何客户要求 100,000 小时以上 MTBF 的 新工业设计中所应用的十条准则。它们没有一条令人意外；但合在一起， 它们就是一款在现场使用十年之久的产品与一款十八个月便退货的产品之间的差别。

1. 将连续功率降额至铭牌值的 ≤50%， 以应用的最坏情况环境温度为准。降额是迄今为止最强有力的单一杠杆—— 它以更低的热点温度、更低的漂移、更低的疲劳速率作为回报。
2. 对于 10 万小时设计，将热点温度保持在 ≤100 °C。 要实测它；不要仅凭计算就下结论。满载调试时在电阻器本体上贴一支热电偶， 是二十分钟的工作量，却能省下现场退货。
3. 对于任何工况非连续的应用，规定脉冲曲线而非稳态额定值。 脉冲能力由电阻丝的热质量决定，而非由外壳的对流决定—— 它们是不同的限值，对应不同的曲线。
4. 对于 10 kHz 以上的频率，采用无感双线并绕。 标准绕线电阻器会呈现数十 μH 的电感，从而破坏高频缓冲、 滤波和假负载的性能。
5. 加装热熔断器，贴合于任何处在安全关键回路 （直流母线放电、预充电、电池均衡）中的电阻器外壳。 熔断器将每一种失效模式都转化为良性的开路。
6. 选择 CTI ≥600 V 且符合 UL94 V-0 的外壳 用于任何跨接超过 60 V 的电阻器。绝缘配合失误是那些罕见短路火灾 最常见的原因。
7. 以校准扭矩安装。扭矩过大会使陶瓷开裂； 扭矩过小则留下一个振动松脱、进而机械失效的接头。在装配图上标明扭矩。
8. 对于任何暴露于振动的安装，验证一阶共振频率高于应用频带。 在细长元件上采用跨中夹具；在首台样机上用正弦扫频验证。
9. 在出厂前用过载脉冲进行 100% 筛选， 当最终应用的可靠性至关重要时。5 倍额定持续 5 秒，加上前后直流电阻测量， 可标记出早期失效件；ΔR/R >0.5% 是我们的判废标准。
10. 在任何工艺变更后重新测试——新的水泥批次、 新的电阻丝供应商、新的灌封料。在首批 100 件上运行一次简化的 IEC 60115-1 耐久试验加 JESD22-A104 热循环。标准之所以存在， 正是为了让你能在几周内跑完一个有意义的样本，而不必苦等两年现场数据。

如需更多背景，请参阅 IEEE 可靠性学会的出版物、维基百科关于阿伦尼乌斯方程的 词条（以了解底层的物理化学），以及本文通篇引用的制造商应用说明。 我们自己的绕线、铝壳和水泥产品系列均依据 IEC 60115-1、JESD22-A104、 IEC 60068-2-6 和 IEC 60068-2-78 进行了特性表征；对于任何处于设计导入 评估阶段的系列，其鉴定报告均可应要求提供。
